| Номер в госреестре | 93840-24 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | WSS |
| Изготовитель | Shanghai Automation Instrumentation Co., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 19.11.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические WSS (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Конструктивно термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон термометров изготавливаются из нержавеющей стали различных марок. Термометры имеют исполнения с различными способами крепления термобаллона к корпусу.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.
Таблица 1 - Схема составления условного обозначения термометров WSS
| Термометр биметаллический WSS - □ □ □ 1 2 3 | |
| 1. Диаметр корпуса, мм | |
| 3 | 60 |
| 4 | 100 |
| 5 | 150 |
| 2. Тип присоединения корпус-штуцер термобаллона | |
| 0 | Осевое (аксиальное) |
| 1 | Радиальное |
| 5 | Угловая термогильза |
| 6 | Прямая термогильза |
| 7 | Универсальная термогильза |
| 8 | Универсальное (поворотно-откидное) |
| 3. Тип монтажного присоединения | |
| 1 | Штуцер с внешней резьбой |
| 2 | Штуцер с внутренней резьбой |

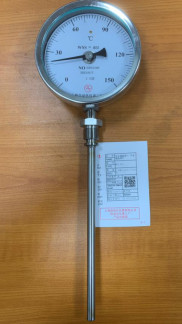

Фотографии общего вида термометров биметаллических WSS с указанием места нанесения заводского номера приведены на рисунке 1.
Заводской номер термометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр, наносится на шкалу термометров. Конструкция термометров предусматривает нанесение знака поверки на его корпус или на защитное стекло.
Пломбирование термометров не предусмотрено.
Место нанесения
заводского номера

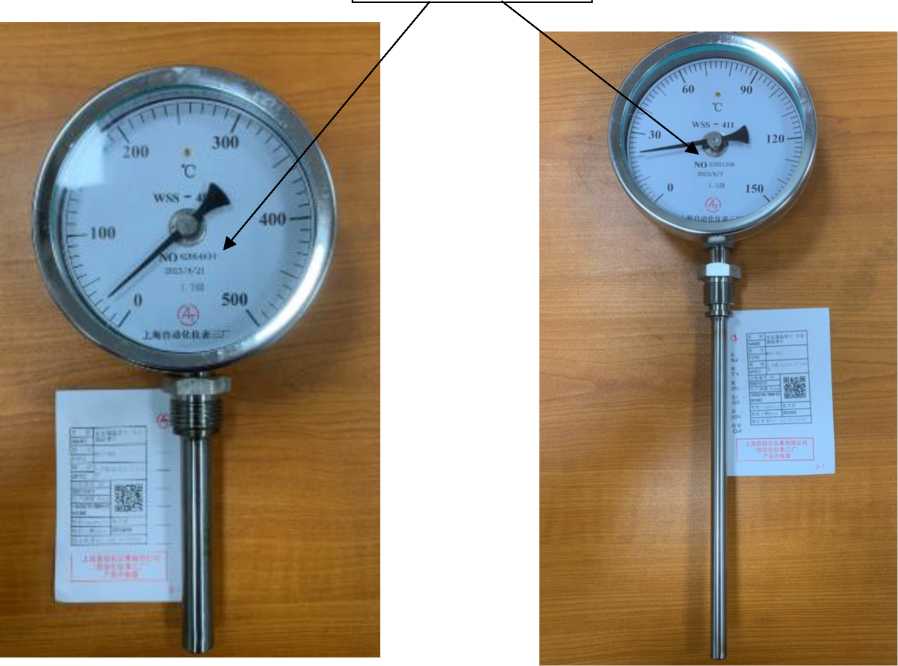

Рисунок 1 - Общий вид термометров биметаллических WSS с указанием места нанесения заводского номера
Метрологические и основные технические характеристики термометров биметаллических WSS приведены в таблицах 2-3
| Таблица 2 - Метрологические ха | рактеристики | |
| Диапазон измерений температуры (шкала)(1)(2), °С | Цена деления шкалы, °С | Пределы допускаемой абсолютной погрешности (Л) (2)(3), °С |
| от -80 до +40 | 2 | ±3,0 |
| от -50 до +100 | 2 | ±3,0 |
| от -10 до +40 | 1 | ±1,5 |
| от 0 до +50 | 1 | ±1,5 |
| от 0 до +100 | 2 | ±2,0 |
| от 0 до +150 | 2 | ±3,0 |
| от 0 до +200 | 2 | ±3,0 |
| от 0 до +300 | 5 | ±7,5 |
| от 0 до +400 | 10 | ±10,0 |
| от 0 до +500 | 10 | ±10,0 |
| Примечания: (1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений (разница верхнего и нижнего пределов диапазона измерений) не менее 50 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице. (2) - Значения диапазона измерений и класса точности конкретного термометра приведены в его паспорте. (3) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр корпуса, мм | 60;100;150 |
| Диаметр термобаллона, мм | 6; 10 |
| Длина термобаллона, мм | 75; 100; 150; 200; 250; 300; 400; 500;750;1000 |
| Масса, кг, не более | 10 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +85 95 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка до отказа, ч | 40 000 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр биметаллический | WSS(1) | 1 шт. |
| Паспорт | - | 1 экз. |
| Примечания: (1) - исполнение в соответствии с заказом. | ||
приведены в разделе «Проведение измерений» паспорта.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя Shanghai Automation Instrumentation Co., LTD, Китай.
| Зарегистрировано поверок | 139 |
| Поверителей | 3 |
| Актуальность данных | 24.03.2026 |
