| Номер в госреестре | 93838-24 |
| Наименование СИ | Преобразователи аналоговых сигналов измерительные |
| Обозначение типа СИ | НПТ-1 |
| Изготовитель | Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), г. Москва; Общество с ограниченной ответственностью "Завод № 423" (ООО "Завод № 423"), Тульская |
| Год регистрации | 2024 |
| Срок свидетельства | 19.11.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи аналоговых сигналов измерительные НПТ-1 (далее -преобразователи) предназначены для измерений и преобразований сигналов напряжения постоянного тока и электрического сопротивления постоянному току (в том числе сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, потенциометров) в силу и напряжение постоянного тока.
Принцип действия преобразователей основан на измерении аналоговых входных сигналов, получаемых от первичных преобразователей (датчиков) различных физических величин, в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), дальнейшей его обработке микропроцессором и последующем преобразовании на цифро-аналоговом преобразователе (ЦАП) в аналоговый сигнал силы и (или) напряжения постоянного тока.
Преобразователи являются микропроцессорными переконфигурируемыми (потребителем) устройствами.
Преобразователи выпускаются общепромышленного и взрывозащищенного исполнения.
Конструктивно преобразователи выполнены в пластмассовых корпусах для крепления на DIN-рейку. На корпусе преобразователей имеются разъемы для подключения источника питания, входных/выходных цепей и конфигурационный разъём USB.
Конструкция преобразователей не требует дополнительной защиты от несанкционированной настройки и вмешательств, которые могут привести к искажению результатов измерений.
Структура и расшифровка условного обозначения исполнений преобразователей приведена на рисунке 1 и в таблице 1.
НПТ-1 Х . Х . X . Х . |Х
LrJ
Рисунок 1 - Структура условного обозначения преобразователей
Таблица 1 - Расшифровка структуры условного обозначения преобразователей
| Позиция | Код | Описание |
| 1 | М | Тип корпуса: корпус шириной 12 мм для крепления на DIN-рейку, 8 клемм |
| 2 | 00 | Тип входного сигнала: напряжение постоянного тока (сигналы от термоэлектрических преобразователей) и электрическое сопротивление постоянному току (в том числе сигналов от термопреобразователей сопротивления, потенциометров) |
| 3 | 1 | Число каналов: один |
| 4 | 3 | Тип выходного сигнала: сила постоянного тока от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, напряжение постоянного тока от 0 до 5 В, от 0 до 10 В, от 2 до 10 В |
| 5 | отсутствует Ex | Исполнение: общепромышленное искробезопасное (содержащее искробезопасные цепи) |

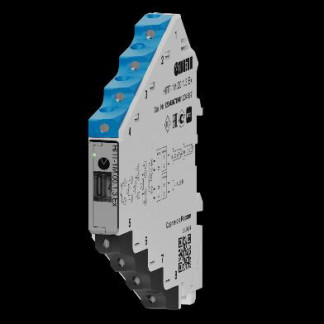

Общий вид преобразователей приведён на рисунке 2. Допускается изготовление преобразователей с другим цветом корпуса.
Пломбирование преобразователей не предусмотрено.
Заводской номер, состоящий из арабских цифр, и знак утверждения типа наносятся на корпус преобразователей типографским методом, методом гравировки, или другим методом, предусмотренным изготовителем, в местах, приведённых на рисунке 2. Нанесение знака поверки на корпус преобразователя не предусмотрено конструкцией.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид преобразователей
Преобразователи имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции измерений и преобразований.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Идентификационные данные встроенного ПО приведены в таблице 2.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 |
| Цифровой идентификатор программного обеспечения | - |
Метрологические и основные технические характеристики преобразователей приведены в таблицах 3-4.
Таблица 3 - Метрологические характеристики
| Тип входного сигнала | Диапазон измерений и преобразований1) | Диапазон выходных сигналов | Пределы допускаемой основной2) приведенной к диапазону измерений и преобразований3) погрешности (у), % |
| Термопреобразователи сопротивления по ГОСТ 6651-2009 | |||
| 50П (а=0,00391° С-1) | от -200 до +850 °С | от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 2 до 10 В | ±0,25 |
| 100П (а=0,00391 °С-1) | от -200 до +850 °С | ||
| Pt50 (а=0,00385 °С-1) | от -200 до +850 °С | ||
| Pt100 (а=0,00385 °C-1) | от -200 до +850 °С | ||
| 50М (а=0,00428 °C-1) | от -180 до +200 °С | ||
| 100М (а=0,00428 °C-1) | от -180 до +200 °С | ||
| Си50 (а =0,00426 °C-1) | от -50 до +200 °С | ||
| Си100 (а=0,00426 °C-1) | от -50 до +200 °С | ||
| 100Н (а=0,00617 °C-1) | от -60 до +180 °С | ||
| Преобразователи термоэлектрические по ГОСТ Р 8.585-2001 | |||
| ТВР (A-1) | от 0 до +2500 °С | от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 2 до 10 В | ±0,54) |
| ТВР (A-2) | от 0 до +1800 °С | ||
| ТВР (A-3) | от 0 до +1800 °С | ||
| ТПР (B) | от +200 до +1800 °С | ||
| ТЖК (J) | от -200 до +1200 °С | ||
| ТХА (K) | от -200 до +1300°С | ||
| ТХК (L) | от -200 до +800 °С | ||
| ТНН (n) | от -200 до +1300°С | ||
| тпп (r) | от 0 до +1750 °С | ||
| ТПП (S) | от 0 до +1750 °С | ||
| ТМК (т) | от -200 до +400 °С | ||
П Продолжение таблицы 3
| Тип входного сигнала | Диапазон измерений и преобразований1) | Диапазон выходных сигналов | Пределы допускаемой основной2) приведенной к диапазону измерений и преобразований3) погрешности (у), % |
| Преобразователи термоэлектрические по DIN 43710 | |||
| L | от -200 до +900 °С (от -8,15 до +53,14 мВ) | от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 2 до 10 В | ±0,54) |
| Электрическое сопротивление постоянному току | |||
| Электрическое сопротивление постоянному току | от 0 до 1000 Ом | от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 2 до 10 В | ±0,25 |
| Потенциометры | от 0 до 100 % (от 0 до 1000 Ом) | ||
| Примечания: 1) Указаны предельные значения диапазона измерений и преобразований, возможна пользовательская настройка на более узкий диапазон в указанных пределах; 2) Пределы допускаемой дополнительной приведенной погрешности, при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур, равняются 0,5^; 3) Нормирующим значением для основной погрешности является максимальный диапазон измерений и преобразований для каждой номинальной статической характеристики вне зависимости от программно-установленного диапазона. 4) Пределы допускаемой основной погрешности при работе с термоэлектрическими преобразователями указаны с учетом погрешности компенсации температуры холодного спая. | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность воздуха без конденсации, % | от +15 до +25 от 30 до 80 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха без конденсации, % | от -40 до +70 от 10 до 95 |
| Номинальное значение напряжения питания постоянного тока, В | 24 |
| Габаритные размеры (ДхВхШ), мм, не более: | 89x113x12 |
| Масса, кг, не более | 0,2 |
| Средняя наработка на отказ, ч, не менее | 50 000 |
| Средний срок службы, лет, не менее | 12 |
| Маркировка взрывозащиты по ГОСТ 31610.0-2014 | [Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC |
наносится на корпус преобразователей типографским методом, методом гравировки, или другим методом, не ухудшающим качеств, а также на титульный лист эксплуатационной документации типографским способом.
Преобразователи поставляются в комплектности в соответствии с таблицей 5.
Таблица 5 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователь аналоговых сигналов измерительный | НПТ-1 | 1 шт. |
| Паспорт и Гарантийный талон | КУВФ.405541.017 ПС | 1 экз. |
| Руководство по эксплуатации | КУВФ.405541.017 РЭ | 1 экз. |
приведены в разделе 4 Руководства по эксплуатации КУВФ.405541.017 РЭ.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
ТУ 26.51.43-008-46526536-2023. Преобразователи аналоговых сигналов измерительные НПТ-1. Технические условия.
