| Номер в госреестре | 93815-24 |
| Наименование СИ | Анализаторы ЯМР характеристик кернов |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Suzhou Niumag Analytical Instrument Corporation", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы ЯМР характеристик кернов (далее - анализаторы) предназначены для измерений амплитуды сигнала ядерного магнитного резонанса (далее - ЯМР-сигнала) в пробах горных пород, получаемых в результате бурения (кернов), в различные моменты времени, определяемые параметрами используемой импульсной последовательности и последующем определении содержания воды в исследуемой пробе.
Принцип действия анализаторов основан на резонансном поглощении электромагнитной энергии веществом, обусловленным переориентацией магнитных моментов атомных ядер. Исследуемый образец помещают в постоянное магнитное поле и воздействуют на него последовательностью радиочастотных импульсов электромагнитного поля, параметры которой обеспечивают появление ЯМР-сигнала. Измеряемой величиной является амплитуда ЯМР-сигнала в различные моменты времени, определяемые параметрами используемой импульсной последовательности. По полученным данным строится зависимость ЯМР-сигнала от времени, которую используют для определения времен ЯМР релаксации (спин-спиновой или спин-решеточной релаксации) и последующего определения содержания воды в исследуемой пробе.
Модели выпускаемых анализаторов: MesoMR12-060H-I и MacroMR12-150H-I, которые различаются габаритными размерами и максимально возможными диаметрами измеряемых проб кернов. Анализаторы работают с частотой магнитного поля 12 МГц, обеспечивают измерения и дополнительно томографию кернов.
Имеется возможность изменения частоты магнитного поля на 2 МГц, при этом возможности томографии кернов ограничиваются.
Конструктивно анализаторы состоят из измерительного блока, блока электроники и персонального компьютера. Измерительный блок включает блок постоянных магнитов с датчиками, имеющими цилиндрическую ячейку разного диаметра для исследуемых проб.
Пломбирование анализаторов не предусмотрено. Серийные номера в буквенноцифровом формате наносятся типографским способом на шильдик на задней панели измерительного блока. Год изготовления указывается в цифровой части серийного номера анализаторов. Нанесение знака поверки на анализаторы не предусмотрено.
Общий вид анализаторов и место нанесения знака утверждения типа приведены на рисунках 1-2. Место нанесения серийного номера приведено на рисунке 3.
Место нанесения знака утверждения типа

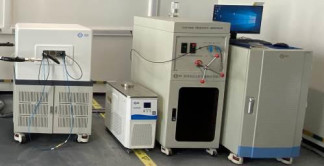

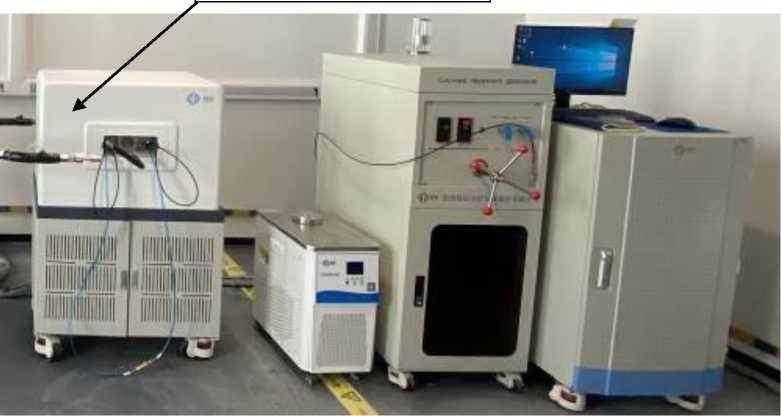

Рисунок 1 - Общий вид анализаторов MesoMR12-060H-I
Место нанесения знака утверждения типа

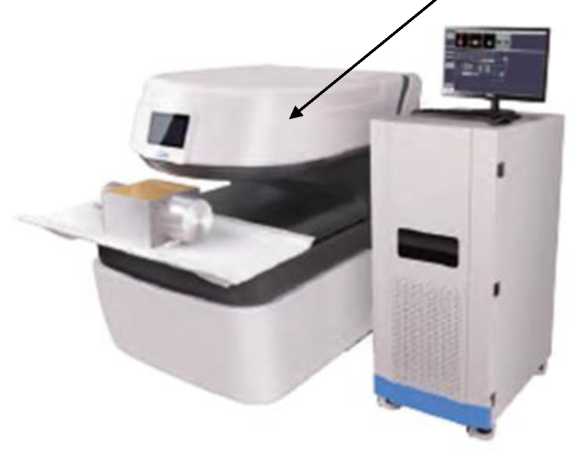

Рисунок 2 - Общий вид анализаторов MacroMR12-150H-I

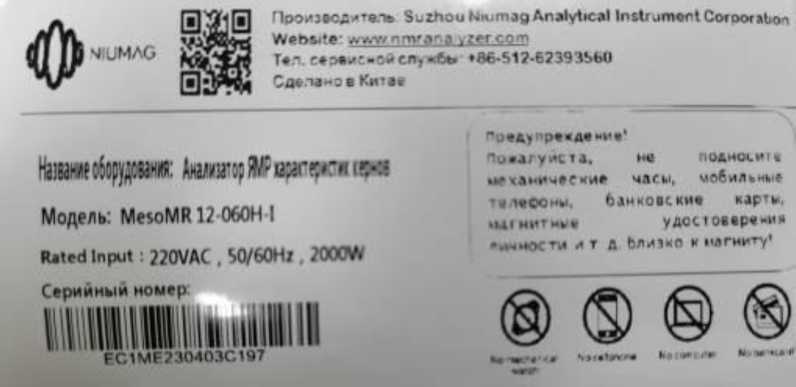

Рисунок 3 - Место нанесения серийного номера анализаторов ЯМР характеристик кернов
Управление анализаторами осуществляется с помощью внешней ПЭВМ с использованием специализированного программного обеспечения (ПО) Niumag NMR Analyzing System и Niumag NMR Core Analysis System. Программное обеспечение анализаторов является метрологически значимым и содержит все необходимые настроечные файлы и константы, необходимые для правильной работы анализаторов.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | ||
| Идентификационное наименование ПО | Niumag NMR Analyzing System | Niumag NMR Core Analysis System |
| Номер версии (идентификационный номер) ПО1) | 4.X | 4.X |
| Цифровой идентификатор ПО | - | - |
| 1) Х - цифра от 0 до 9. | ||
Уровень защиты ПО соответствует уровню «средний» согласно P 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли воды в исследуемой пробе, % | от 0,1 до 100 |
| Пределы допускаемой относительной погрешности измерений массовой доли воды в исследуемой пробе, % | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| MesoMR12-060H-I | MacroMR12-150H-I | |
| Масса, кг, не более: - измерительный блок - блок электроники | 700 100 | 2300 100 |
| Габаритные размеры (Д х Ш х В), мм, не более | 1540x800x1200 | 3300x1400x1350 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +22 до +25 70 | |
| Напряжение питания от однофазной сети переменного тока частотой 50 Гц, В | от 220 до 240 | |
| Потребляемая мощность, Вт, не более | 2000 | 4000 |
| Максимальный диаметр датчика для пробы керна, мм | 60 | 150 |
наносится на лицевую панель измерительного блока в виде наклейки и на титульный лист РЭ типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор ЯМР характеристик кернов | MesoMR12-060H-I или MacroMR12-150H-I | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документах «Анализатор ЯМР характеристик кернов MesoMR12-060H-I. Руководство по эксплуатации» (раздел «Принцип работы»), «Анализатор ЯМР характеристик кернов MacroMR12-150H-I. Руководство по эксплуатации» (раздел «Принцип работы»).
Стандарт предприятия фирмы-изготовителя «Suzhou Niumag Analytical Instrument Corporation», КНР.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
