| Номер в госреестре | 93783-24 |
| Наименование СИ | Гигрометры психрометрические |
| Обозначение типа СИ | ВИТ |
| Изготовитель | Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол"), г. Уфа |
| Год регистрации | 2024 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гигрометры психрометрические ВИТ (далее - гигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха.
Конструктивно гигрометры выполнены в виде пластмассового корпуса, на лицевой стороне которого расположены два стеклянных термометра со шкалой - «сухой» и «увлажненный». В качестве термометрической жидкости у термометров используется керосин, окрашенный в красный цвет. Справа от термометров на корпусе гигрометров расположена психрометрическая таблица, рассчитанная для скорости аспирации воздуха в диапазоне от 0,5 до 1,0 м/с. На тыльной стороне корпуса гигрометров расположен сменный пластиковый резервуар (питатель), необходимый для постоянного смачивания при помощи фитиля «увлажненного» термометра.
Принцип действия гигрометров основан на определении относительной влажности окружающей среды по разности показаний «сухого» и «увлажненного» термометров при помощи психрометрической таблицы по ГОСТ Р 8.811-2012. Значение относительной влажности определяется по таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра, и столбца, который соответствует разности показаний «сухого» и «увлажненного» термометров. Принцип действия термометров гигрометра основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.
К данному типу средства измерений относятся гигрометры исполнений ВИТ-1 и ВИТ-2. Исполнения отличаются диапазонами измерений температуры и относительной влажности.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на пластмассовый корпус гигрометра методом печати в месте, указанном на рисунке 1.
Общий вид гигрометров представлен на рисунке 1.

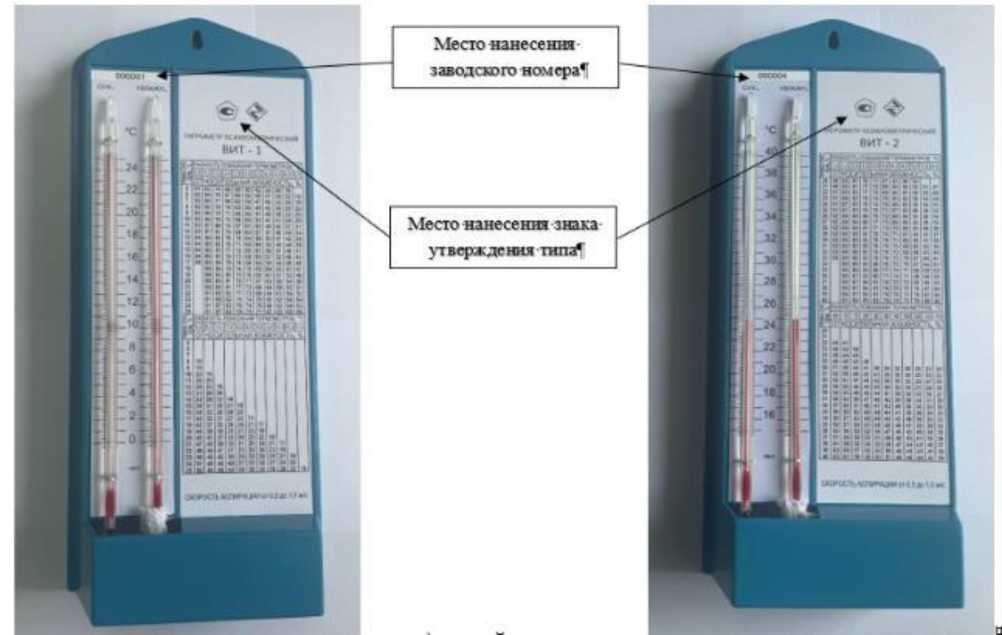

Рисунок 1 - Общий вид средства измерений: слева гигрометр исполнения ВИТ-1, справа - гигрометр исполнения ВИТ-2
Пломбирование гигрометров не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры «сухого» и «увлажненного» термометров, °С -исполнение ВИТ-1 -исполнение ВИТ-2 | от +0 до +25 от +15 до +40 |
| Цена деления шкалы термометров гигрометра, °С | 0,2 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
| Диапазон измерений относительной влажности, % (в зависимости от температуры окружающей среды): - исполнение ВИТ-1 - от +5 °С до +25 °С -исполнение ВИТ-2 - от +20 °С до +23 °С включ. - св. +23 °С до +26 °С включ. - св. +26 °С до +40 °С | от 20 до 90 от 54 до 90 от 40 до 90 от 20 до 90 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности при скорости аспирации от 0,5 до 1,0 м/с (при температуре «сухого» термометра), % -исполнение ВИТ-1 - от +5 °С до +10 °С включ. - св. +10 °С до +25 °С - исполнение ВИТ-2 - от +20 °С до +30 °С включ. - св. +30 °С до +40 °С | ±7 ±6 ±6 ±5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 310 |
| - ширина | 125 |
| - высота | 50 |
| Масса без резервуара (питателя), г, не более | 150 |
наносится на пластмассовый корпус гигрометра согласно рисунку 1 и на верхнюю часть титульного листа паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гигрометр психрометрический | ВИТ-1 или ВИТ-2 | 1 шт. |
| Питатель | - | 1 шт. |
| Фитиль | - | 1 шт. |
| Паспорт | 25.51.51-001-31223774-2023 ПС | 1 экз. |
| Руководство по эксплуатации | 26.51.51-001-31223774-2023 РЭ или 26.51.51-002-31223774-2023 РЭ (в соответствии с заказом) | 1 экз.* |
| Коробка(индивидуальная упаковка) | - | 1 шт. |
| * допускается поставка на партию, отправляемую в один адрес | ||
приведены в главе 5 «Порядок работы» руководств по эксплуатации 26.51.51-001-31223774-2023 РЭ, 26.51.51-002-31223774-2023 РЭ.
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении
государственной поверочной схемы для средств измерений температуры» (часть );2
Приказ Росстандарта от 21 ноября 2023 г. № 2415 «Об утверждении
государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов» (часть А.1);
ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения;
ТУ 26.51.51-001-31223774-2023 Гигрометры психрометрические ВИТ. Технические условия.
