| Номер в госреестре | 93781-24 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | MS4-A12E |
| Изготовитель | Общество с ограниченной ответственностью "Полюс" (ООО "Полюс"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные MS4-A12E (далее - весы) предназначены для статических измерений массы различных грузов на поддоне.
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительных датчиков, на которые нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается в индикатор для аналого-цифрового преобразования, обработки и индикации результатов измерений.
Конструктивно весы состоят из грузоприемного устройства на базе гидравлической тележки GRV-Z, весоизмерительных датчиков и индикатора.
Весы снабжены следующими устройствами:
- автоматическое устройство установки на нуль;
- полуавтоматическое устройство установки на нуль;
- устройство слежения за нулем;
- устройство первоначальной установки на нуль;
- устройство тарирования (выборки массы тары).
Метрологические и технические характеристики весов гармонизированы с требованиями ГОСТ OIML R 76-1-2011.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид весов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-2. Нанесение знака поверки на весы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) весов не предусмотрено.

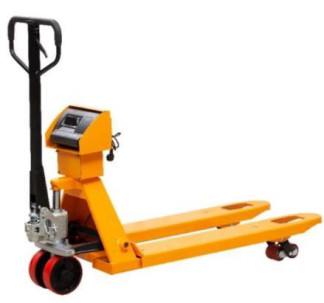

Рисунок 1 - Общий вид весов с указанием места нанесения маркировочной наклейки
Рисунок 2 - Общий вид маркировочной наклейки с указанием места нанесения заводского номера и места нанесения знака утверждения типа
В весах используется встроенное программное обеспечение (далее - ПО), которое жестко привязано к электрической схеме. Встроенное ПО разделяется на метрологически значимую и метрологически незначимую части. ПО выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.
Идентификация программы: после включения весов на индикаторе проходит тест индикации, после этого отображается номер версии ПО и весы переходят в рабочий режим.
Метрологические характеристики весов нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | U 2.xx* |
| Цифровой идентификатор ПО | - |
| *Обозначение «хх» не относится к метрологически значимому ПО | |
Таблица 2 - Метрологические характеристики
| Минимальная нагрузка (Min), кг | Максимальная нагрузка (Мах), кг | Действитель -ная цена деления (d), поверочный интервал (е), d=e, кг | Число поверочных интервалов (n) | Интервалы взвешивания, кг | Пределы допускаемой погрешности при поверке (mpe)*, кг |
| 20 | 2000 | 1 | 2000 | от 20 до 500 включ. св. 500 до 2000 включ. | ±0,5 ±1 |
| *Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | |||||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более | 4 % от Max |
| Диапазон устройства первоначальной установки нуля, не более | 20 % от Max |
| Максимальный диапазон устройства выборки массы тары | 100 % от Мах |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры весов (длинахширинахвысота), мм | 1300х600х1500 |
| Масса, кг, не более | 100 |
| Параметры электрического питания от аккумулятора: - напряжение постоянного тока, В | 12 |
| Особый диапазон рабочих температур, °С | от +5 до +35 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Вероятность безотказной работы за 2000 ч | 0,92 |
| Средний срок службы, лет | 5 |
наносится на маркировочную наклейку и титульный лист паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы электронные | MS4-A12E | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | MS.001.12-01 РЭ | 1 экз. |
| Зарядное устройство | - | 1 шт. |
приведены в разделе 2 «Использование по назначению» документа MS.001.12-01 РЭ «Весы электронные MS4-A12E. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.31.119-001-03021528-23 «Весы электронные MS4-A12E. Технические условия».
