Клещи электроизмерительные АКИП-2307 (далее - клещи) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока без разрыва токовой цепи, электрического сопротивления постоянному току, электрической емкости и частоты.
| Номер в госреестре | 93775-24 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | АКИП-2307 |
| Изготовитель | SHENZHEN EVERBEST MACHINERY INDUSTRY СО., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Клещи электроизмерительные АКИП-2307 (далее - клещи) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока без разрыва токовой цепи, электрического сопротивления постоянному току, электрической емкости и частоты.
Принцип действия клещей при измерении силы постоянного и переменного тока основан на измерении магнитного потока, создаваемого измеряемым током в проводнике. Магнитный поток преобразуется в ЭДС, а далее аналоговый сигнал преобразуется в цифровую форму. В режимах измерения напряжения, сопротивления происходит прямое измерение сигнала аналого-цифровым измерительным преобразователем.
Конструктивно клещи выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели имеются кнопки управления и навигации по меню, переключатель роторного типа для включения и выбора режима измерений. Измеренные значения отображаются на жидкокристаллическом дисплее, индикаторы режимов измерения и индикаторы единиц измерения. На задней панели клещей расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Клещи изготавливаются в трех модификациях: АКИП-2307/1, АКИП-2307/2 и АКИП-2307/3. Модификации отличаются пределами измерений.
Нанесение знака поверки на клещи не предусмотрено.
Пломбирование клещей от несанкционированного доступа не предусмотрено.
Серийный (заводской) номер, идентифицирующий каждый экземпляр клещей, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

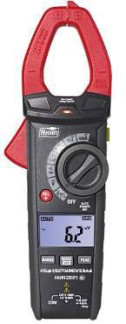

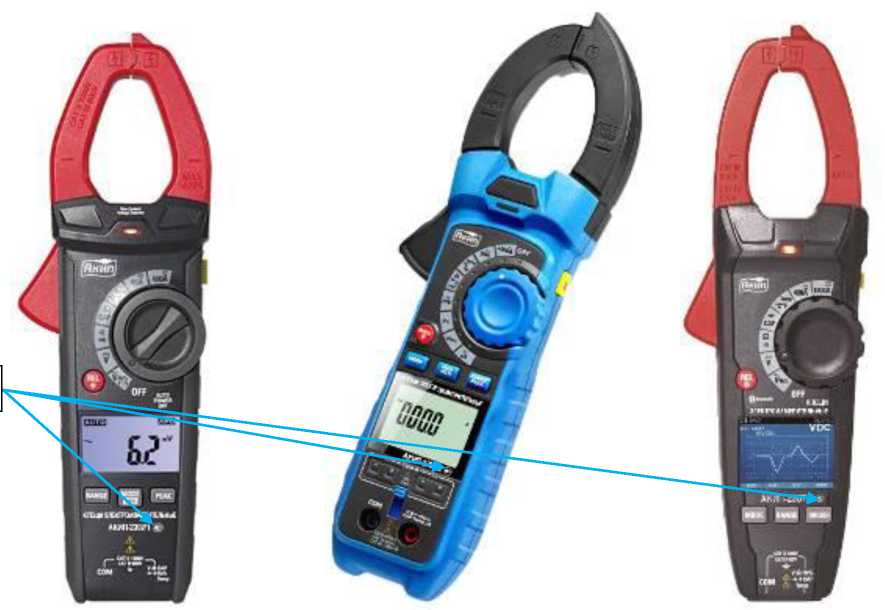

Общий вид клещей и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса клещей может отличаться от представленных на рисунке. Место нанесения заводского номера представлено на рисунке 1.
А
Модификация АКИП-2307/1 Модификация АКИП-2307/2 Модификация АКИП-2307/3
Рисунок 1 - Общий вид клещей, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 1 - Метрологические характеристики клещей в режиме измерения напряжения постоянного тока
|
Верхний предел диапазона измерения |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
|
1 |
2 |
3 |
|
АКИП-2307/1 |
||
|
4,000 В |
1 мВ |
±(0,01-иизм+3-к) |
|
40,00 В |
10 мВ |
|
|
400,0 В |
100 мВ |
|
|
1000 В |
1,0 В |
±(0,012-0^+3*) |
Продолжение таблицы 1
|
1 |
2 |
3 |
|
АКИП-2307/2 |
||
|
500,00 мВ |
0,01 мВ |
±(0,01-иИЗм+8-к) |
|
5,0000 В |
0,1 мВ |
±(0,001 /Лизм+4^к) |
|
50,000 В |
1 мВ |
|
|
500,00 В |
10 мВ |
|
|
600,0 В |
100 мВ |
|
|
АКИП-2307/3 |
||
|
600,0 мВ |
0,1 мВ |
±(0,005/Лизм+8^к) |
|
6,000 В |
1 мВ |
±(0,015^изм+5^к) |
|
60,00 В |
10 мВ |
|
|
600,0 В |
100 мВ |
|
|
1000 В |
1,0 В |
|
|
Примечание: иизм - измеренное значение напряжения, В k - значение единицы младшего разряда |
||
Таблица 2 - Метрологические характеристики клещей в режиме измерения напряжения переменного тока
|
Верхний предел диапазона измерения, В |
Диапазон частот, Гц |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В1) |
|
АКИП-2307/1 |
|||
|
4,000 В |
от 50 до 1000 |
1 мВ |
±(0,012^изм+5^к) |
|
40,00 В |
10 мВ |
||
|
400,0 В |
100 мВ |
||
|
1000 В |
1,0 В |
±(0,015^изм+5^к) |
|
|
АКИП-2307/2 |
|||
|
500,00 мВ |
от 50 до 1000 |
0,01 мВ |
±(0,01-иИЗм+30-к) |
|
5,0000 В |
0,1 мВ |
||
|
50,000 В |
1 мВ |
||
|
500,00 В |
10 мВ |
||
|
600,0 В |
100 мВ |
||
|
АКИП-2307/3 |
|||
|
6,000 В |
от 50 до 400 |
1 мВ |
±(0,015^изм+5^к) |
|
60,00 В |
10 мВ |
||
|
600,0 В |
100 мВ |
||
|
1000 В |
1,0 В |
||
|
Примечания: 1) - нормируются в диапазоне от 5 % до 100% от предела измерений иизм - измеренное значение напряжения, В к - значение единицы младшего разряда |
|||
Таблица 3 - Метрологические характеристики клещей в режиме измерения силы постоянного тока
|
Верхний предел диапазона измерения |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А |
|
АКИП-2307/1 |
||
|
40,00 А |
0,01 А |
±(0,02-1шм+8-к) |
|
400,0 А |
0,1 А |
±(0,025-1изм+8-к) |
|
АКИП-2307/2 |
||
|
500,00 мкА |
0,01 мкА |
±(0,01<1изм+6^к) |
|
5000,0 мкА |
0,1 мкА |
|
|
50,00 А |
0,01 А |
±(0,025-1изм+5-к) |
|
1000,0 А |
0,1 А |
|
|
АКИП-2307/3 |
||
|
600,0 А |
0,1 А |
±(0,025-1изм+5-к) |
|
1000 А |
1 А |
±(0,028-1изм+5-к) |
|
Примечание: 1изм - измеренное значение силы тока, А k - значение единицы младшего разряда |
||
Таблица 4 - Метрологические характеристики клещей в режиме измерения силы переменного тока
|
Верхний предел диапазона измерения, А |
Диапазон частот, Гц |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А1) |
|
АКИП-2307/1 |
|||
|
40,00 А |
от 50 до 60 |
0,01 А |
±(0,02-]изм+8-к) |
|
400,0 А |
0,1 А |
±(0,025<1изм+8^к) |
|
|
АКИП-2307/2 |
|||
|
500,00 мкА |
от 50 до 60 |
0,01 мкА |
±(0,015-1изм+30-к) |
|
5000,0 мкА |
0,1 мкА |
||
|
50,00 А |
0,01 А |
±(0,025<1изм+5^к) |
|
|
1000,0 А |
0,1 А |
||
|
АКИП-2307/3 |
|||
|
600,0 А |
от 50 до 60 |
0,1 А |
±(0,025<1изм+5^к) |
|
1000 А |
1 А |
±(0,028<1изм+5^к) |
|
|
Примечания: 1) - нормируются в диапазоне от 5 % до 100% от предела измерений 1изм - измеренное значение силы тока, А к - значение единицы младшего разряда |
|||
Таблица 5 - Метрологические характеристики клещей в режиме измерения сопротивления постоянному току
|
Верхний предел диапазона измерения |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерения сопротивления постоянному току, Ом |
|
1 |
2 |
3 |
|
АКИП-2307/1 |
||
|
400,0 Ом |
0,1 Ом |
±(0,01-RB3M+4-k) |
|
4,000 кОм |
1 Ом |
±(0,015 -Ишм+З-к) |
|
40,00 кОм |
10 Ом |
|
|
400,0 кОм |
100 Ом |
±(0,015^изм+2^к) |
|
4,000 МОм |
1 кОм |
±(0,02^Иизм+5^к) |
|
40,00 МОм |
10 кОм |
±(0,03^Иизм+8^к) |
|
АКИП-2307/2 |
||
|
500,00 Ом |
0,01 Ом |
±(0,01-Иизм+9-к) |
|
5,0000 кОм |
0,1 Ом |
±(0,01-Иизм+5-к) |
|
50,000 кОм |
1 Ом |
|
|
500,00 кОм |
10 Ом |
|
|
5,0000 МОм |
0,1 кОм |
±(0ЖИизм+10^к) |
|
50,000 МОм |
1 кОм |
±(0ЖИизм+10^к) |
|
АКИП-2307/3 |
||
|
600,0 Ом |
0,1 Ом |
±(0,01-ИИм+10-к) |
|
6,000 кОм |
1 Ом |
±(0,015 -ИИЗм+5-к) |
|
60,00 кОм |
10 Ом |
|
|
600,0 кОм |
100 Ом |
|
|
6,000 МОм |
1 кОм |
±(0,025-Иизм+5-к) |
|
60,00 МОм |
10 кОм |
±(0,035^Иизм+10^к) |
|
Примечание: R-изм - измеренное значение сопротивления постоянному току, Ом k - значение единицы младшего разряда |
||
Таблица 6 - Метрологические характеристики клещей в режиме измерения электрической емкости
|
Верхний предел диапазона измерения |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерения электрической емкости, мкФ |
|
1 |
2 |
3 |
|
АКИП-2307/1 |
||
|
99,99 нФ |
0,01 нФ |
±(0,045-Сизм+20-к)1) |
|
999,9 нФ |
0,1 нФ |
±(0,03-Сизм+5-к) |
|
9,999 мкФ |
0,001 мкФ |
|
|
99,99 мкФ |
0,01 мкФ |
|
|
999,9 мкФ |
0,1 мкФ |
|
|
9,999 мФ |
0,001 мФ |
|
|
99,99 мФ |
0,01 мФ |
±(0,05-Сизм+5-к) |
Продолжение таблицы 6
|
1 |
2 |
3 |
|
АКИП-2307/2 |
||
|
500,00 нФ |
0,01 нФ |
±(0,04-Сизм+40-к) |
|
5000,0 нФ |
0,1 нФ |
±(0,04-Сизм+10-к) |
|
50,000 мкФ |
1 нФ |
|
|
500,00 мкФ |
10 нФ |
|
|
5,0000 мкФ |
100 нФ |
±(0ЖСизм+10^к) |
|
АКИП-2307/3 |
||
|
60,00 нФ |
0,01 нФ |
±(0ЖСизм+20^к) |
|
600,0 нФ |
0,1 нФ |
±(0,03<изм+8^к) |
|
6,000 мкФ |
0,001 мкФ |
|
|
60,00 мкФ |
0,01 мкФ |
|
|
600,0 мкФ |
0,1 мкФ |
|
|
6000 мкФ |
1 мкФ |
±(0,05<изм+8^к) |
|
60,00 мФ |
0,01 мФ |
±(0,05^Сизм+20^к) |
|
100,0 мФ |
0,1 мФ |
|
|
Примечания: 1) - не нормируется для значений меньше 99,99 нФ Сизм - измеренное значение емкости, мФ k - значение единицы младшего разряда |
||
Таблица 7 - Метрологические характеристики клещей в режиме измерения частоты
|
Диапазоны измерения |
Поддиапазоны измерения |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
|
АКИП-2307/1 |
|||
|
от 10 Гц до 100 кГц |
- |
0,01 Гц |
±(0,01ТИЗм+5-к) |
|
АКИП-2307/2 |
|||
|
от 10 Гц до 10 МГц |
от 10 до 50 Гц включ. |
0,001 Гц |
±(0,003<Ризм+2'к) |
|
св. 50 до 500 Гц включ. |
0,01 Гц |
||
|
св. 500 Гц до 5 кГц включ. |
0,0001 кГц |
||
|
св. 5 до 50 кГц включ. |
0,001 кГц |
||
|
св. 50 до 500 кГц включ. |
0,01 кГц |
||
|
св. 500 кГц до 5 МГц включ. |
0,0001 МГц |
||
|
св. 5 до 10 МГц включ. |
0,001 МГц |
||
|
АКИП-2307/3 |
|||
|
от 10 Гц до 100 кГц |
от 10 Гц до 5 кГц включ. |
0,01 Гц |
±(0,012Тизм+5^к) |
|
св. 5 до 100 кГц включ. |
10 Гц |
||
|
Примечание: F^ - измеренное значение частоты, Гц к - значение единицы младшего разряда |
|||
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более АКИП-2307/1 |
0,270 |
|
АКИП-2307/2 |
0,315 |
|
АКИП-2307/3 |
0,295 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более АКИП-2307/1 |
220х68х30 |
|
АКИП-2307/2 |
230х76х40 |
|
АКИП-2307/3 |
250х76х35 |
|
Параметры электрического питания, В АКИП-2307/1 (3 батареи типа AAA) |
4,5 |
|
АКИП-2307/2 (1 батарея типа NEDA 1604, 6F22) |
9,0 |
|
АКИП-2307/3 (3 батареи типа AAA) |
4,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
наносится на переднюю панель клещей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 10 - Комплектность клещей
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Клещи электроизмерительные |
АКИП-23071) |
1 |
|
Измерительные провода |
- |
2 |
|
Кейс для переноски |
- |
1 |
|
Батареи питания |
- |
-2) |
|
Руководство по эксплуатации |
- |
1 |
|
Примечания 1) - модификация в зависимости от заказа 2) - количество в зависимости от модификации |
||
приведены в разделе «Проведение измерений» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от Е10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от Е10-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия «Клещи электроизмерительные АКИП-2307».
