| Номер в госреестре | 93727-24 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | Эковью |
| Изготовитель | Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков |
| Год регистрации | 2024 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры Эковью (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания жидких и твердых проб различного происхождения.
Спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, размещенных в едином корпусе.
К данному типу спектрофотометров относятся следующие четыре модификации Эковью УФ-1800К, Эковью УФ-6700К, Эковью УФ-6800К, Эковью УФ-6900К.
Модификации отличаются спектральной шириной щели, потребляемой мощностью, габаритными размерами и массой. У модификации Эковью УФ-1800К оптическая схема -однолучевая, у модификаций Эковью УФ-6700К, Эковью УФ-6800К, Эковью УФ-6900К -двухлучевая.
Для разложения излучения в спектр используется монохроматор с дифракционной решеткой; в качестве источника света применяется ксеноновая лампа. В качестве приемника используется кремниевый фотодиод.
Спектрофотометры управляются при помощи встроенного сенсорного ПК, на дисплей выводятся рабочая длина волны, результат измерения коэффициента пропускания (или оптической плотности), снимаемые спектры, кинетические кривые и ряд служебных параметров.
Спектрофотометры имеют возможность комплектоваться кюветодержателями стандарта КФК, рассчитанными на установку кювет с длиной оптического пути от 0,1 до 100 мм.
Принцип действия спектрофотометров основан на измерении интенсивности световых потоков, прошедших через «холостую» пробу и образец, с последующим их сравнением. Световые потоки преобразуются фотоприемником в электрические сигналы I и I0, пропорциональные световым потокам, прошедшим через образец и «холостую» пробу соответственно.
Нанесение знака поверки на спектрофотометр не предусмотрено.
Заводской номер в формате «ХХ-ХХХХ-ХХХ», где первые две арабские цифры - год изготовления, следующие четыре - модификация, последние три - порядковый номер спектрофотометра по системе нумерации изготовителя, наносится на шильдик, расположенный на задней стенке спектрофотометра, методом гравировки.

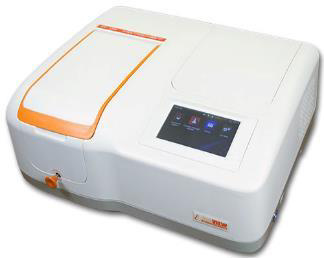

Общий вид спектрофотометров приведен на рисунке 1. Вид задней стенки с указанием мест размещения знака утверждения типа и заводского номера приведен на рисунках 2-3.
Схема защиты спектрофотометров от несанкционированного вмешательства представлена на рисунке 4.

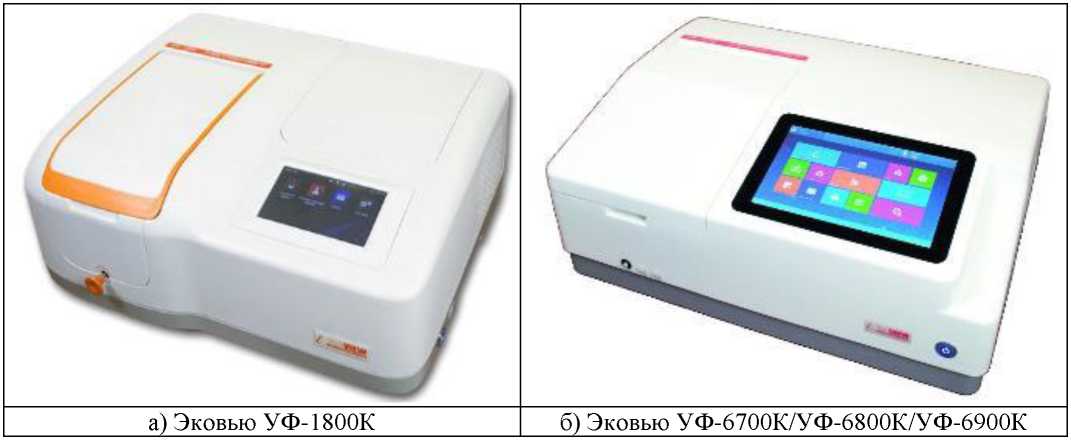

Рисунок 1 - Общий вид спектрофотометров Эковью

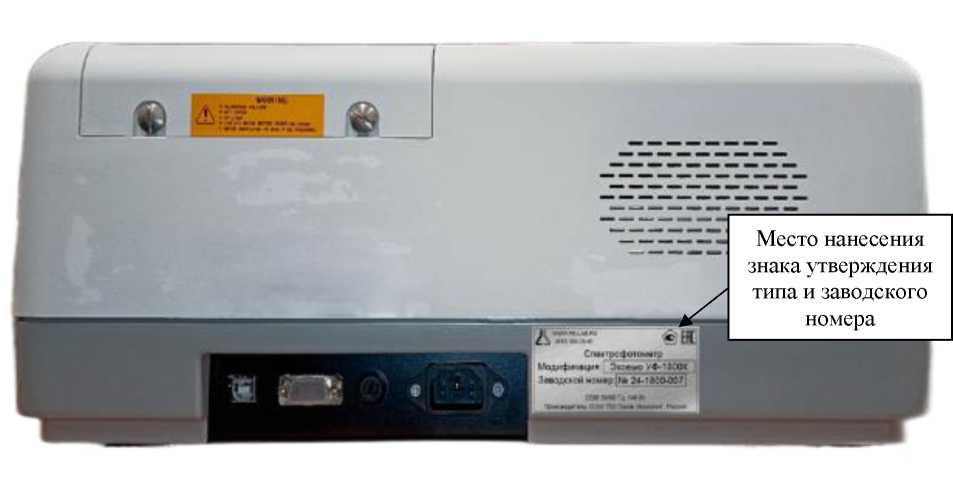

Рисунок 2 - Задняя стенка спектрофотометра Эковью УФ-1800К
Место нанесения знака утверждения типа и заводского номера
Рисунок 3 - Задняя стенка спектрофотометров Эковью УФ-6700К/УФ-6800К/УФ-6900К

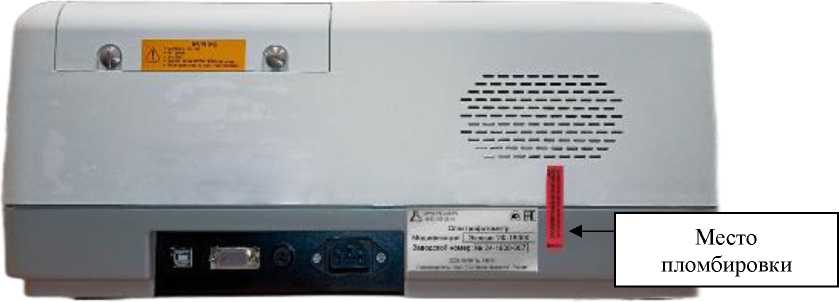

Рисунок 4 - Схема пломбировки спектрофотометра
В ПО спектрофотометра входит встроенное ПО, являющееся метрологически значимой частью. ПО загружается по технологическому USB-порту в энергонезависимую память спектрофотометра на стадии производства. Обновление встроенного ПО возможно только с помощью специализированного программного обеспечения, доступного сервисным инженерам на предприятии-изготовителе, после подключения к его серверу и идентификации спектрофотометра и текущей версии встроенного ПО.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Эковью УФ-1800К | Эковью УФ-6700К/ УФ-6800К/УФ-6900К | |
| Идентификационное наименование ПО | отсутствует | UV Studio |
| Номер версии (идентификационный номер) ПО | V2.X.XX* | 9.Х* |
| Цифровой идентификатор ПО | отсутствует | отсутствует |
| * - где Х = от 0 до 9, ХХ = от 00 до 99 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Эковью УФ-1800К | Эковью УФ-6700К, Эковью УФ-6800К, Эковью УФ-6900К | |
| Спектральный диапазон длин волн, нм | от 190 до 1100 | |
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ±0,5 | |
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 0 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %: - в спектральном диапазоне от 400 до 850 нм - в остальном спектральном диапазоне | ±0,5 ±1,0 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Эковью УФ-1800К | Эковью УФ-6700К, Эковью УФ-6800К, Эковью УФ-6900К | |
| Уровень рассеянного света (при длине волны 360 нм), %, не более | 0,05 | |
| Диапазон показаний оптической плотности, Б | от 0 до 3,0 | |
| Спектральная ширина щели, нм | 2,0 | 1,8 1,0 0,5-1-2-4-5 |
| Источник света | ксеноновая лампа | |
| Время выхода на рабочий режим, мин, не более | 2 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 | |
| Потребляемая мощность, В^А, не более | 60 | 100 |
| Габаритные размеры, мм, не более - ширина - длина - высота | 456 360 185 | 580 420 235 |
| Масса, кг, не более | 10,5 | 18,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +15 до +30 до 80 | |
наносится методом гравировки на шильдик, расположенный на задней стенке спектрофотометра, и на титульные листы эксплуатационных документов типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр | Эковью УФ-1800К | 1 шт. |
| Держатель для 3-х кювет КФК до 100 мм | - | 1 шт. |
| Шнур питания | - | 1 шт. |
| Чехол от пыли | - | 1 шт. |
| Заглушка-адаптер | - | 1 шт. |
| Кюветы К-8 10 мм. КФК | - | 4 шт. |
| Кюветы КУ-1 10 мм. КФК | - | 2 шт. |
| Кабель для подключения к ПК | - | 1 шт. |
| Паспорт | 26.51.41-001-20908799-2023ПС | 1 экз. |
| Руководство по эксплуатации | 26.51.41-001-20908799-2023РЭ | 1 экз. |
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр | Эковью УФ-6700К, Эковью УФ-6800К, Эковью УФ-6900К | 1 шт. |
| Держатель для 4-х кювет 10х10 мм | - | 1 шт. |
| Держатель для 3-х кювет КФК до 100 мм | - | 1 шт. |
| Шнур питания | - | 1 шт. |
| Чехол от пыли | - | 1 шт. |
| Заглушка-адаптер | - | 3 шт. |
| Кюветы К-8 10х10 мм | - | 4 шт. |
| Кюветы КУ-1 10х10 мм | - | 2 шт. |
| Паспорт | 26.51.41-002-20908799-2023ПС | 1 экз. |
| Руководство по эксплуатации | 26.51.41-002-20908799-2023РЭ | 1 экз. |
приведены в разделе 9 «Измерения» руководства по эксплуатации 26.51.41-001-20908799-2023РЭ и разделе 11 «Измерения» руководства по эксплуатации 26.51.41-002-20908799-2023РЭ.
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
ТУ 26.51.41-001-20908799-2023 Спектрофотометры «Эковью». Технические условия.
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 29.06.2025 |
