Назначение
Мультиметры-калибраторы АКИП-2202А (далее - мультиметры) предназначены для измерения в режиме мультиметра силы постоянного и переменного тока, напряжения постоянного и переменного тока, электрического сопротивления постоянного тока, частоты, температуры с помощью термопар и термосопротивлений, а также формирования в режиме калибратора: постоянного напряжения и силы постоянного тока, электрического сопротивления постоянного тока, частоты импульсов, статических характеристик термопар и термосопротивлений.
Описание
Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов и цифро-аналоговом формировании выходных сигналов. Управление процессом измерения/формирования осуществляется с помощью встроенного микропроцессора. Выбор режима работы осуществляется функциональными клавишами. Дополнительные кнопки служат для установки значения выходной величины. Измеренные и/или выходные значения отображаются на цифровом жидкокристаллическом дисплее с указанием режимов измерения входных сигналов и формирования выходных сигналов. Мультиметры осуществляют измерение температуры с использованием термопар типа R, S, K, E, J, T, N, B (с компенсацией температуры холодного спая) и термосопротивлений Pt1000, Pt100, Cu50 и формирование статических характеристик, указанных термопреобразователей. Мультиметры обладают дополнительными функциями: генерации ступенчатого или пилообразного изменения силы выходного тока, изменения формируемой силы постоянного тока с нарастанием в диапазоне от 25 % до 100 % с шагом 25 %, удержания результата измерения, автоматического отключения питания.
Мультиметры представляют собой портативные электрические измерительные приборы, выполненные в пластмассовом корпусе.
На передней панели расположены ЖК-дисплей, клавиши выбора режимов измерений входных и формирования выходных сигналов, функциональные кнопки, гнезда подключения проводов. На задней панели находятся крышка отсека для установки батареи питания и защитных предохранителей, откидной упор.
Нанесение знака поверки на мультиметры не предусмотрено.
Пломбирование мультиметров от несанкционированного доступа не предусмотрено.
Серийный (заводской) номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус методом печати на наклейке, размещаемой на обратной стороне корпуса.
Общий вид мультиметров и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса мультиметров может быть изменена по решению Изготовителя. Место нанесения заводского номера представлено на рисунке 1.
Б

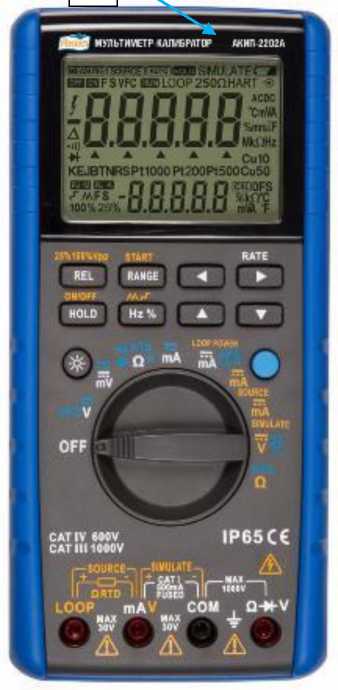

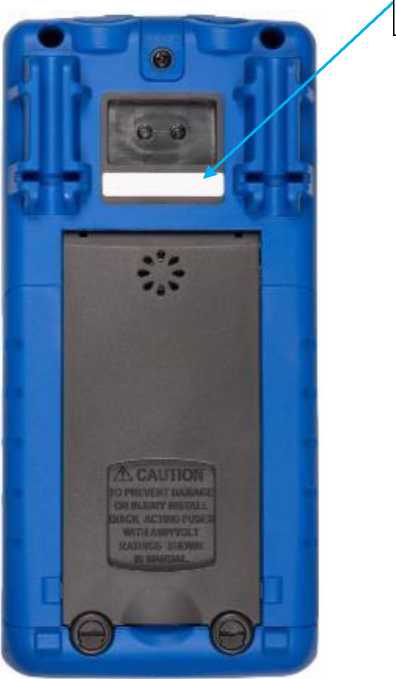

Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и серийного номера (Б)
Технические характеристики
Таблица 1 - Метрологические характеристики при измерении величин
|
Наименование характеристики
|
Предел измерений
|
Диапазон измерений
|
Разрешение
|
Пределы допускаемой основной абсолютной погрешности
|
|
1
|
2
|
3
|
4
|
5
|
|
Измерение напряжения постоянного тока
|
50 мВ
|
от 0 до ±55,000 мВ
|
0,001 мВ
|
±(0,001/Лизм+0,01) мВ
|
|
500 мВ
|
от 0 до ±550,00 мВ
|
0,01 мВ
|
±(0,0005/Лизм+0,05) мВ
|
|
5 В
|
от 0 до ±5,5000 В
|
0,0001 В
|
±(0,0005/Лизм+0,0005) В
|
|
50 В
|
от 0 до ±55,000 В
|
0,001 В
|
±(0,0005-0^+0,005) В
|
|
500 В
|
от 0 до ±550,00 В
|
0,01 В
|
±(0,001/Лизм+0,05) В
|
|
1000 В
|
от 0 до ±1000,0 В
|
0,1 В
|
±(0,001/Лизм+0,5) В
|
Продолжение таблицы 1
|
1
|
2
|
3
|
4
|
5
|
|
Измерение напряжения переменного тока частотой от 20 Гц до 1 кГц
|
5 В
|
от 0 до 5,5000 В
|
0,0001 В
|
±(0,005^изм+0,0004) В1)
±(0,05^изм+0,0004) В2)
|
|
50 В
|
от 0 до 55,000 В
|
0,001 В
|
±(0,005^изм+0,004) В
|
|
500 В
|
от 0 до 550,0 В
|
0,01 В
|
±(0,005^изм+0,04) В
|
|
1000 В
|
от 0 до 750 В
|
0,1 В
|
±(0,01-UB3M+0,4) В
|
|
Измерение электрического сопротивления постоянному току
|
500 Ом
|
от 0 до 550,00 Ом
|
0,01 Ом
|
±(0,0005^+0,15) Ом
|
|
5 кОм
|
от 0 до 5,5000 кОм
|
0,0001 кОм
|
±(0,0005 <Иизм+0,001) кОм
|
|
50 кОм
|
от 0 до 55,000 кОм
|
0,001 кОм
|
±(0,0005 ^изм+0,01) кОм
|
|
500 кОм
|
от 0 до 550,00 кОм
|
0,01 кОм
|
±(0,0005^+0,1) кОм
|
|
5 МОм
|
от 0 до 5,5000 МОм
|
0,0001 МОм
|
±(0,002^+0,0005) МОм
|
|
50 МОм
|
от 0 до 55,000 МОм
|
0,001 МОм
|
±(0,01^+0,01) МОм
|
|
Измерение силы постоянного тока
|
50 мА
|
от 0 до ±55,000 мА
|
0,001 мА
|
±(0,001-Ь,зм+0,005) мА
|
|
500 мА
|
от 0 до ±500,00 мА
|
0,01 мА
|
±(0,001-Ь,зм+0,05) мА
|
|
Измерение силы переменного тока частотой от 20 Гц до 1 кГц
|
50 мА
|
от 0 до 55,000 мА
|
0,001 мА
|
±(0,0015^+0,02) мА
|
|
500 мА
|
от 0 до 500,00 мА
|
0,01 мА
|
±(0,0015-Ь,зм+0,1) мА
|
|
Измерение частоты10)
|
10 Гц
|
от 0 до 9,9999 Гц
|
0,0001 Гц
|
±(0,0002Тизм+0,0004) Гц
|
|
100 Гц
|
от 0 до 99,999 Гц
|
0,001 Гц
|
±(0,0002Тизм+0,004) Гц
|
|
1000 Гц
|
от 0 до 999,99 Гц
|
0,01 Гц
|
±(0,0002Тизм+0,04) Гц
|
|
10 кГц
|
от 0 до 9,9999 кГц
|
0,0001 кГц
|
±(0,0002Тизм+0,0004) кГц
|
|
Измерение температуры с помощью термопар9)
|
R
|
от 0°С до +1760 °С
|
1 °С
|
±(0,001 •Тизм+З) °С3) ±(0,00ГТизм+2) °С4)
|
|
S
|
от 0°С до +1760 °С
|
|
B
|
от +600°С до +1800 °С
|
±(0,001 •Тизм+З) °С5) ±(0,00ГТизм+2) °С6)
|
|
K
|
от -200°С до +1350 °С
|
0,1 °С
|
±(0,00ГТизм+2) °С7)
±(0,00ГТизм+1) °С8)
|
|
E
|
от -200°С до +700 °С
|
|
J
|
от -200°С до +950 °С
|
|
T
|
от -200°С до +400 °С
|
|
N
|
от -200°С до +1300 °С
|
|
Измерение температуры с помощью термосопротивлений 9)
|
Cu50
|
от -50°С до +150 °С
|
0,1 °С
|
±(0,001-ТИзм+1) °С
|
|
Pt100
|
от -200°С до +850 °С
|
|
Pt1000
|
от -200°С до +630 °С
|
|
Измерение электрической емкости
|
10 нФ
|
от 0 до 11,00 нФ
|
0,01 нФ
|
±(0,05^Сизм+0,5) нФ
|
|
100 нФ
|
от 0 до 110,0 нФ
|
0,1 нФ
|
±(0,05^Сизм+0,5) нФ
|
|
1000 нФ
|
от 0 до 1100 нФ
|
1 нФ
|
±(0,05^Сизм+5) нФ
|
|
10 мкФ
|
от 0 до 11,00 мкФ
|
0,01 мкФ
|
±(0,05^Сизм+0,05) мкФ
|
|
100 мкФ
|
от 0 до 110,0 мкФ
|
0,1 мкФ
|
±(0,05^Сизм+0,5) мкФ
|
|
1000 мкФ
|
от 0 до 1100 мкФ
|
1 мкФ
|
±(0,05^Сизм+50) мкФ
|
Продолжение таблицы 1________________________________________________________
Примечания
иизм, Ru3m, 1изм, Fu3m, Тизм, Сизм — значения измеряемых величин
Пределы дополнительной абсолютной погрешности измерения при температуре меньше +18 °С и больше +28 °С рассчитывается по формуле (0,ГД) на каждый 1 °С отклонения, где Д - значение допускаемой основной абсолютной погрешности 1) - при частоте напряжения переменного тока до 400 Гц включ.
2) - при частоте напряжения переменного тока св. 400 Гц
3) - при измеряемой температуре до плюс 100 °С включ.
4) - при измеряемой температуре св. плюс 100 °С
5) - при измеряемой температуре до плюс 800 °С включ.
6) - при измеряемой температуре св. плюс 800 °С
7) - при измеряемой температуре до минус 100 °С включ.
8) - при измеряемой температуре св. минус 100 °С
9) Погрешность нормируется без учета погрешности термопреобразователей. Суммарная погрешность при измерении температуры определяется как алгебраическая сумма погрешностей мультиметра и термопреобразователя
10) - при частоте измеряемого сигнала больше 3 Гц
Таблица 2 - Метрологические характеристики при воспроизведении величин
|
Наименование характеристики
|
Предел
|
Диапазон воспроизведений
|
Разрешение
|
Пределы допускаемой основной абсолютной погрешности
|
|
Воспроизведение напряжения постоянного тока
|
100 мВ
|
от -10,00 до +110,00 мВ
|
0,01 мВ
|
±(0,0005-U+0,03) мВ
|
|
1000 мВ
|
от -100,0 до +1100,0 мВ
|
0,1 мВ
|
±(0,0005-U+0,3) мВ
|
|
10 В
|
от -1,000 до +11,000 В
|
0,001 В
|
±(0,0005-U+0,002) В
|
|
Воспроизведение силы постоянного тока
|
30 мА
|
от 0 до +33,000 мА
|
0,001 мА
|
±(0,0005 • 1+0,004) мА
|
|
Воспроизведение электрического сопротивления постоянного тока
|
400 Ом
|
от 0 до 400,0 Ом
|
0,1 Ом
|
±(0,0005-R+0,2) Ом
|
|
4 кОм
|
от 0 до 4,000 кОм
|
1 Ом
|
±(0,0005-R+2) Ом
|
|
Воспроизведение статических характеристик термопар6)
|
R
|
от 0°С до +1767 °С
|
1 °C
|
±(0,0005П+3) °C1)
±(0,0005-Т+2) °C2)
|
|
S
|
от 0 °С до +1767 °С
|
|
B
|
от +600 °С до +1820 °С
|
|
K
|
от -200 °С до +1372 °С
|
0,1 °С
|
±(0,0005 -Т+2) °C3) ±(0,0005П+1) °C4)
|
|
E
|
от -200 °С до +1000 °С
|
|
J
|
от -200 °С до +1200 °С
|
|
T
|
от -250 °C до +400 °C
|
|
N
|
от -200 °С до +1300 °С
|
|
Воспроизведение статических характеристик термосопротивлений 7)
|
Cu50
|
от -50 °С до +150 °С
|
0,1 °С
|
±(0,0005^+0,6) °C
|
|
Pt100
|
от -200 °С до +850 °С
|
|
Pt1000
|
от -200 °С до +630 °С
|
|
Воспроизведение частоты выходных импульсов5)
|
100 Гц
|
от 1,0 до 110,0 Гц
|
0,1 Гц
|
±(0,0005^+0,2) Гц
|
|
1 кГц
|
от 0,100 до 1,100 кГц
|
0,001 кГц
|
±(0,0005-F+0,002) кГц
|
|
5 кГц
|
от 1,00 до 6,00 кГц
|
0,01 кГц
|
±(0,0005-F+0,02) кГц
|
|
10 кГц
|
от 6,0 до 11,0 кГц
|
0,1 кГц
|
±(0,0005^+0,2) кГц
|
Продолжение таблицы 2________________________________________________________
Примечания
U, R, I, F, Т - значения воспроизводимых величин
1) - при воспроизведении сигнала термопары до плюс100 °С включ.
2) - при воспроизведении сигнала термопары св. плюс100 °С
3) - при воспроизведении сигнала термопары до минус 100 °С вкл.
4) - при воспроизведении сигнала термопары св. минус 100 °С
5) Выходной сигнал прямоугольной формы со скважностью 0,5 и амплитудой, задаваемой в диапазоне от 1 до 11 В
6) - погрешность нормируется без учета погрешности компенсации температуры холодного спая
7) - погрешность нормируется без учета сопротивления соединительных проводов
Таблица 3 - Технические характеристики мультиметров
|
Наименование характеристики
|
Значение
|
|
Масса, кг, не более
|
0,5
|
|
Габаритные размеры (ширинахвысотахглубина), мм
|
206х97х60
|
|
Параметры электрического питания:
- напряжение питания постоянного тока (4 батареи АА), В
|
6
|
|
Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
|
от +18 до +28 75 от 84,0 до 106,7
|
|
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
|
от 0 до +40
80 от 84,0 до 106,7
|
Таблица 4 - Показатели надежности
|
Наименование характеристики
|
Значение
|
|
Средний срок службы, лет
|
5
|
|
Средняя наработка на отказ, ч
|
10000
|
Знак утверждения типа
наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование
|
Обозначение
|
Количество шт./экз.
|
|
Мультиметр-калибратор
|
АКИП-2202А
|
1
|
|
Измерительные провода со съемным наконечником
|
-
|
2
|
|
Зажимы типа крокодил
|
-
|
2
|
|
Сумка-чехол
|
-
|
1
|
|
Элементы питания
|
АА
|
4
|
|
Зарядное устройство1)
|
-
|
1
|
|
Руководство по эксплуатации
|
-
|
1
|
|
Примечание:
1) - поставляется по отдельному заказу
|
Сведения о методах измерений
приведены в разделе «Проведение измерений» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от К10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия «Мультиметры-калибраторы АКИП-2202А».
