| Номер в госреестре | 93674-24 |
| Наименование СИ | Меры счетной концентрации частиц в воде |
| Обозначение типа СИ | МСК-В-1 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская область, г. Солнечногорск, р.п. Менделеево |
| Год регистрации | 2024 |
| Срок свидетельства | 31.10.2029 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры счетной концентрации частиц в воде МСК-В-1 (далее - меры) предназначены для воспроизведения и передачи единицы счетной концентрации частиц в воде средствам измерений дисперсных параметров взвесей и аэрозолей.
Меры представляют собой суспензии монодисперсных частиц полистирольного латекса в водной среде, расфасованные в пластиковые флаконы.
Принцип работы мер основан на воспроизведении счетной концентрации частиц заданного размера, взвешенных в мерах. Действительное значение меры счетной концентрации частиц в воде определяется при выпуске из производства и указывается в паспорте на партию.

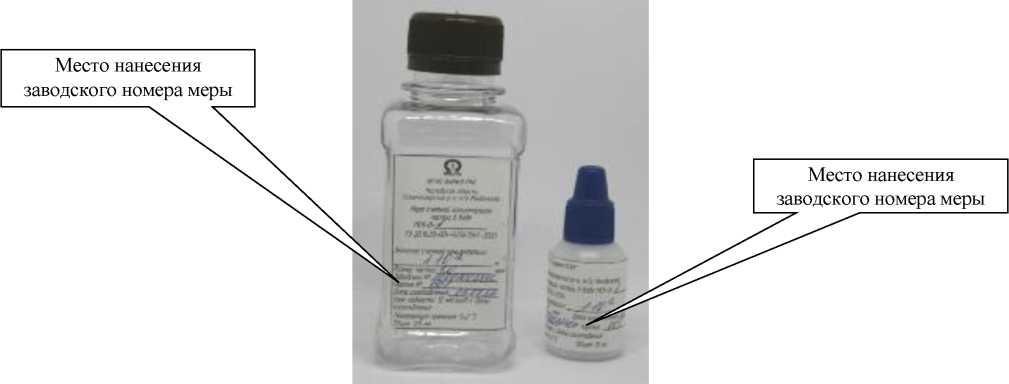

Общий вид мер представлен на рисунке 1.
Рисунок 1 - Общий вид мер счетной концентрации частиц в воде МСК-В-1
Пломбировка мер не предусмотрена.
Идентификационные данные мер (название, тип, объем фасовки, воспроизводимая счетная концентрация частиц, дата изготовления, срок годности, а также номер партии и наименование изготовителя) включены в маркировку, которая в виде нестираемой этикетки наносится на пластиковый флакон, в котором содержится мера. Этикетка выполнена типографским методом, обеспечивающим прочтение и сохранность маркировки в процессе
эксплуатации мер. Заводской номер имеет буквенно-цифровой формат (рисунок 1). Этикетка с идентификационными данными мер представлена на рисунке 2.
ФГУП ВНИИФТРИ Московская область. Солнечногорский р-н. п/о Менделеева Мера счетной концентрации частиц В Воде МСК-В-______________
ТУ20.1620-00t-02567567-202i
Значение счетной концентрацои‘
-з
________________________М Размер частиц '.мкм ЗаВодской №.____________________
Партия №'._________________________
Дата изготовления '.________________
Срок годности- 12 месяцев с даты изготовления
Температура хранения' 512 °C Объем 125 мл
Рисунок 2 - Этикетка с идентификационными данными мер
Нанесение знака утверждения типа и знака поверки непосредственно на меры не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение* счетной концентрации частиц (допускаемые значения счетной концентрации частиц) в воде в диапазоне размеров частиц от 0,9 до 1,1 мкм, м-3 | от 108 до 1018 |
| Пределы допускаемой относительной погрешности воспроизведения номинального значения* счетной концентрации частиц (допускаемых значений счетной концентрации частиц) в воде в диапазоне размеров частиц от 0,9 до 1,1 мкм, % | ±8 |
| Действительное значение счетной концентрации частиц в воде приведено в эксплуатационной документации при выпуске из производства | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный объем фасовки мер, см3 | 15; 125 |
| Срок годности, месяцев | 12 |
| Условия эксплуатации мер: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более атмосферное давление, кПа | от +20 до +30 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации и паспорта мер методом компьютерной графики.
Таблица 3 - Комплектность мер
| Наименование | Обозначение | Количество |
| Меры счетной концентрации частиц в воде МСК-В-1 | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в разделе 4 «Порядок применения» документа «Меры счетной концентрации частиц в воде МСК-В-1. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
ТУ 20.16.20-004-02567567-2024 «Меры счетной концентрации частиц в воде МСК-В/1. Технические условия».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 15.07.2025 |
