| Номер в госреестре | 93638-24 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | WZ |
| Изготовитель | Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые WZ (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы ТС, а также для измерений температуры внутри твердых тел, в т.ч., подшипников и других механизмов машинных агрегатов различного назначения.
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
ТС изготавливаются следующих серий: WZGPK, WZPD, WZPM. Серии ТС имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Расшифровка структуры условного обозначения исполнений термопреобразователей (код заказа) приведена в таблицах 1, 2, 3.
Конструктивно термопреобразователи серии WZGPK выполнены в виде сменной или несменной измерительной вставки (внутри которой расположен(ы) ЧЭ), соединенной с клеммной (или соединительной) головкой, и защитной арматуры с различными видами технологических соединений и монтажных элементов. Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой (или без нее), помещенную в защитную арматуру с различными монтажными элементами. Внутри трубки размещены один или два тонкопленочных или проволочных ЧЭ с минеральной изоляцией проводов.
ТС серии WZPD конструктивно выполнены в виде одного или двух проволочных ЧЭ, помещенных в защитную многослойную оболочку, образующую плоский корпус прямоугольной формы, к которому присоединены удлинительные провода в защитной оболочке.
Термопреобразователи серии WZPM имеют неразборную конструкцию и конструктивно выполнены в виде корпуса цилиндрической формы, изготовленного из нержавеющей стали, с присоединенным кабелем с удлинительными проводами. Внутри корпуса ТС размещены один или два ЧЭ.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х или 4-х проводная.
Монтаж ТС серии WZGPK на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя. Монтаж термопреобразователей серий WZPD, WZPM осуществляется путем их вставки в специальные отверстия (каналы) объекта измерений.
Таблица 1 - Код заказа термопреобразователей серии WZGPK
| WZGPK □ - □ □ □ - □ □ □ □ □ □ - □ □ □ - □ □ / □ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 | |
| 1. Количество ЧЭ | |
| Обозначение отсутствует | Один |
| 2 | Два |
| 2. Тип соединительной головки | |
| 5 | Водонепроницаемая соединительная головка из литого алюминия |
| 5А | Водонепроницаемая соединительная головка из нержавеющей стали 304 |
| 5F | Водонепроницаемая соединительная головка из литого алюминия с защитой от соляного тумана |
| 5HL | Водонепроницаемая соединительная головка из нержавеющей стали 316L |
| 7 | Соединительная головка во взрывозащищенном исполнении из литого алюминия |
| 7А | Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 304 |
| 7F | Соединительная головка во взрывозащищенном исполнении из литого алюминия с защитой от соляного тумана |
| 7HL | Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 316L |
| 9 | Соединительная головка из литого алюминия JDY |
| 9A | Соединительная головка из нержавеющей стали 304 JDY |
| 9F | Соединительная головка из литого алюминия с защитой от соляного тумана |
| 9HL | Соединительная головка из нержавеющей стали 316L JDY |
| 3. Схема соединения внутренних проводников ТС с ЧЭ | |
| 3 | Трехпроводная схема |
| 4 | Четырехпроводная схема |
| 4. Тип конструктивного исполнения | |
| SGT | Подпружиненная конструкция с резьбовым фиксирующим соединением |
| SGK | Конструкция с уплотнением, с резьбовым фиксирующим соединением |
| SGH | Сварная конструкция с уплотнением и резьбовым фиксирующим соединение] |
| UT | Подпружиненная конструкция с соединением подвижного типа |
| UH | Сварная конструкция с уплотнением неподвижного типа |
| 5. Тип НСХ по ГОСТ 6651 -2009 | |
| Р2 | Pt100 |
| 6. Класс допуска по ГОСТ 6651-2009 | |
| А | А |
| В | В |
| 7. Диаметр монтажной части ТС (мм) | |
| E | 3 |
| F | 4 |
| G | 4,5 |
| H | 5 |
| J | 6 |
| K | 8 |
| Другой диаметр (по специальному заказу), но не более 12 | |
| 8. Общая длина ТС без учета клеммной головки (мм) | |
| 9. Материал защитной арматуры | |
| G | 0Cr18Ni9Ti (нержавеющая сталь) |
| H | 316 (нержавеющая сталь) |
| HL | 316L (нержавеющая сталь) |
| Примечание: возможно изготовление из других материалов по специальному заказу. | |
| 10. Длина погружаемой (монтажной) части (мм) | |
| 11. Тип внутренней резьбы в соединительной головке | |
| M | Внутренняя резьба М20х 1.5 |
| N | Внутренняя резьба NPT 1/2” |
| G | Внутренняя резьба G 1/2” |
| Z | Внутренняя резьба ZG 1/2” |
| 12. Тип кабельного разъема соединительной головки | |
| Обозначение отсутствует | Разъем из полиамида |
| D | Водонепроницаемый разъем из нержавеющей стали |
| 13. Материал резьбового соединения | |
| A | 304 (нержавеющая сталь) |
| H | 316 (нержавеющая сталь) |
| HL | 316L (нержавеющая сталь) |
| Примечание: возможно изготовление из других материалов по специальному заказу. | |
| 14. Тип резьбы | |
| М20 | М20х1.5 |
| Другой размер (по специальному заказу) | |
| 15. Тип защитной гильзы или других дополнительных крепежных элементов | |
| BL01 | Защитная гильза с фиксированной резьбой BL01 |
| BL03 | Защитная гильза с фиксированной резьбой BL01 |
| BDL | Защитная гильза с фиксированной резьбой BL01 |
| BH01 | Приваренная защитная гильза BH01 |
| BDH | Приваренная защитная гильза BDH |
| BF02A | Защитная гильза с фланцевым соединением BF02A |
| BF02B | Защитная гильза с фланцевым соединением BF02B |
| BF03 | Защитная гильза с фланцевым соединением BF03 |
| Монтажный кронштейн типа ZJ-2 и др. (по специальному заказу) | |
| 16. Дополнительные приспособления для монтажа (по специальному заказу) | |
Таблица 2 - Код заказа термопреобразователей серии WZPM
| WZPM □ - 001 □ - □ □ □ □ - □ - □ - □ 1 2 3 4 5 6 7 8 9 | |
| 1. Количество ЧЭ | |
| Обозначение отсутствует | Один |
| 2 | Два |
| 2. Тип конструктивного исполнения | |
| Обозначение отсутствует | Стержневого типа |
| D | Исполнение для двигателей |
| Q | Исполнение для турбинных генераторов |
| Y | Маслоустойчивое исполнение |
| 3. Класс допуска по ГОСТ 6651-2009 | |
| А | А |
| В | В |
| 4. Схема соединения внутренних проводников ТС с ЧЭ | |
| 3 | Трехпроводная схема |
| 4 | Четырехпроводная схема |
| 5. Диаметр корпуса ТС (мм) | |
| E | 3 |
| F | 4 |
| G | 4,5 |
| H | 5 |
| J | 6 |
| K | 8 |
| 6. Длина корпуса ТС (мм) | |
| 18 | 18 |
| Другая длина (по специальному заказу) | |
| 7. Длина кабеля с удлинительными проводами (мм) | |
| 8. Габаритные размеры ограничительной обжимной трубки (только для конструктивного исполнения Y) (мм) | |
| А | 05x40 |
| В | 06x40 |
| 8. Тип монтажного соединения (при наличии) | |
| M8 | М8х40 |
| Другой тип (по специальному заказу) | |
Таблица 3 - Код заказа термопреобразователей серии WZPD
| WZPD □ - □ □ - □ x □ x □ - □ 1 2 3 4 5 6 7 | |
| 1. Количество ЧЭ | |
| Обозначение отсутствует | Один |
| 2 | Два |
| 2. Класс допуска по ГОСТ 6651-2009 | |
| А | А |
| В | В |
| 3. Схема соединения внутренних проводников ТС с ЧЭ | |
| 2 | Двухпроводная схема |
| 3 | Трехпроводная схема |
| 4 | Четырехпроводная схема |
| 4. Толщина корпуса ТС (мм) | |
| 2 | 2 |
| 2.5 | 2,5 |
| Другая длина (по специальному заказу), не менее 1,5 мм | |
| 5. Ширина корпуса ТС (мм) | |
| 10 | 10 |
| 12 | 12 |
| Другая ширина (по специальному заказу), не менее 8 мм | |
| 6. Длина корпуса ТС (мм) | |
| 60 | 60 |
| 100 | 100 |
| 200 | 200 |
| Другая длина (по специальному заказу), не более 500 мм | |
| 7. Длина кабеля с удлинительными проводами (мм) | |
| 150 | 150 |
| 400 | 400 |
| 1000 | 1000 |
| 2000 | 2000 |
| 3000 | 3000 |
| 4000 | 4000 |
| Другая длина (по специальному заказу) | |
Заводской номер в виде буквенно-цифрового кода, состоящего из латинских букв, арабских цифр и разделителей в виде «-» и «/», в зависимости от конструктивного исполнения ТС наносится различными способами, принятыми на заводе-изготовителе, на этикетку (наклейку) или на металлическую пластину (шильдик), прикрепляемую к корпусу самого термопреобразователя или к кабелю с удлинительными проводами. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.
Фотографии общего вида ТС с указанием места нанесения заводского номера приведены на рисунках 1-3.

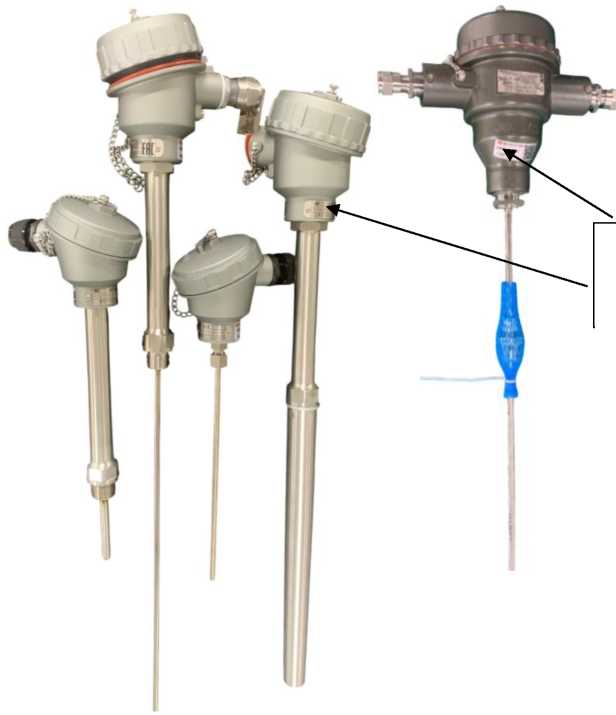

Место нанесения заводского номера

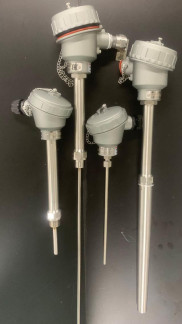

Рисунок 1 - ТС серии WZGPK
Рисунок 2 - ТС серии WZPD
Места нанесения
заводского
номера
Рисунок 3 - ТС серии WZPM
Пломбирование термопреобразователей не предусмотрено.
Метрологические характеристики преобразователей приведены в таблице 3, основные технические характеристики - в таблице 4.
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры ТС серии WZGPK в зависимости от типа ЧЭ и класса допуска, ° С 1): - для ТС с проволочным ЧЭ, класс А - для ТС с проволочным ЧЭ, класс В - для ТС с тонкопленочным ЧЭ, класс А - для ТС с тонкопленочным ЧЭ, класс В | от -100 до +450 от -196 до +600 от -30 до +300 от -50 до +500 |
| Диапазон измерений температуры ТС серий WZPD, WZPM | от -60 до +200 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Класс допуска ТС по ГОСТ 6651-2009 | А 2), В |
| Температурный коэффициент а, °С-1 | 0,00385 |
| Допуск по ГОСТ 6651-2009, °С: - для класса А - для класса В | ±(0,15+0,002-|t|) 3) ±(0,3+0,005-|t|) 3) |
| Примечания: 1) - рабочий диапазон измерений температуры конкретного ТС находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТС и указан на шильдике (на этикетке) и приведен в паспорте на изделие; 2) - для класса допуска А не допускается использование 2-х проводной схемы соединения проводов; 3) - |t| - абсолютное значение температуры (без учета знака), °С. | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество ЧЭ в ТС, шт. | 1 или 2 |
| Электрическое сопротивление изоляции (при напряжении 100 В, температуре от +18 до +28 °С и относительной влажности окружающего воздуха от 30 до 80 %), МОм, не менее | 500 1) |
| Длина монтажной части ТС, мм: - для серии WZGPK - для серии WZPM (длина корпуса) | от 100 до 50000 от 8 до 300 |
| Диаметр монтажной части ТС, мм | от 3 до 12 |
| Габаритные размеры корпуса ТС серии WZPD, мм: - ширина - длина - толщина | от 8,0 до 12,0 от 60,0 до 500,0 от 1,5 до 2,5 |
| Длина кабеля с удлинительными проводами (для серий WZPD, WZPM), мм | от 150 до 4000 |
| Масса (без учета защитной гильзы), кг, не более | 20 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - общепромышленное исполнение ТС серии WZGPK - общепромышленное исполнение ТС серий WZPD, WZPM - взрывозащищенное исполнение - относительная влажность воздуха, %, не более | от -60 до +75 от -60 до +120 от -60 до +75 95 |
| Маркировка взрывозащиты: - для ТС серии WZGPK | 1Ex db IIC Т6...Т1 Gb X 0Ex ia IIC Т6...Т1 Ga X Ex tb IIIC T85°C Db X |
| - для ТС серий WZPD, WZPM | 0Ex ia IIC Т6...Т1 Ga X |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP66 |
| Средняя наработка до отказа, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 8 |
| Примечание: 1) - данное требование не относится к ТС серии WZPD | |
наносится на титульный лист паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления платиновый | WZ(1) | 1 шт. |
| Паспорт | - | 1 экз. |
| Гильза защитная | - | 1 шт.(2) |
| Примечания: (1) - обозначение исполнения ТС в соответствии с заказом; (2) - по дополнительному заказу (для ТС серии WZGPK). | ||
приведены в разделе «Проведение измерений» Паспорта.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия-изготовителя Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай.
