Манометры портативные В7 (далее по тексту - манометры) предназначены для измерений избыточного давления (только модификация B7-521), разности давлений жидкостей, газов и пара, а также для измерений величин, функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, расхода жидкости, пара и газа.
| Номер в госреестре | 93564-24 |
| Наименование СИ | Манометры портативные |
| Обозначение типа СИ | В7 |
| Изготовитель | Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 23.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Манометры портативные В7 (далее по тексту - манометры) предназначены для измерений избыточного давления (только модификация B7-521), разности давлений жидкостей, газов и пара, а также для измерений величин, функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, расхода жидкости, пара и газа.
Принцип действия манометров основан на преобразовании измеряемого давления, действующего на первичный измерительный преобразователь давления, в цифровой сигнал, отображаемый в выбранных единицах давления на дисплее манометра.
Конструктивно манометры состоят из единого монолитного корпуса, в корпус встроен жидкокристаллический дисплей для визуализации режимов работы и результатов измерений, дополнительно на корпусе манометров расположены кнопки управления, которые предназначены для переключений режимов работы манометров и единиц измерений давления.
К настоящему типу средств измерений относятся манометры следующих модификаций B7-5101, В7-505, B7-510, В7-511, В7-520, B7-521, В7-522, которые отличаются друг от друга метрологическими характеристиками, видом давления.
Возможность работать в режимах измерения уровня и расхода, режим работы манометров устанавливается с помощью встроенной клавиатуры.
Общий вид средств измерений представлен на рисунке 1.
утверждения типа
Место
нанесения
знака
Место нанесения заводского номера
а) Манометры портативные
разности давлений В7-505, B7-510, В7-511, В7-520, В7-522
б) Манометры портативные разности давлений B7-5101
в) Манометры портативные избыточного давления B7-521

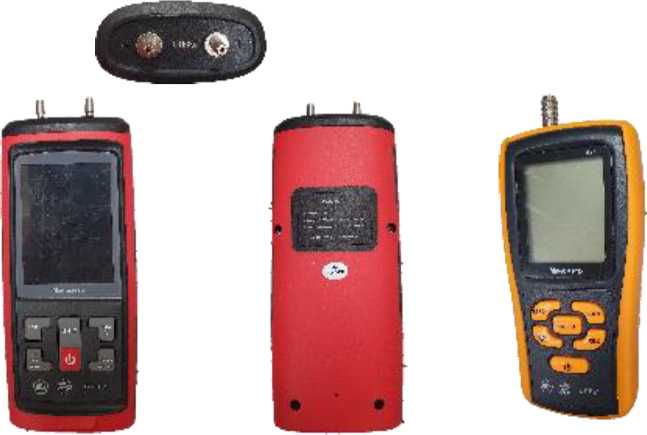

Рисунок 1 - Общий вид манометров портативных с указанием места нанесения заводского (серийного) номера
Заводской номер наносится на маркировочную табличку печатным способом в виде цифрового кода (см. рисунок 1).
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование манометров не предусмотрено.
Манометры имеют встроенное программное обеспечение, неизменяемое и не считываемое. Конструкция приборов исключает возможность несанкционированного влияния на ПО манометров и измерительную информацию. ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Уровень защиты программного обеспечения «средний» в соответствие с Р 50.2.077-2014.
В зависимости от модификации манометра ПО обеспечивает:
- отображение на дисплее значение измеренного давления, а также процесса изменения давления;
- отображение максимального и минимального значений диапазона измерений;
- выбор единицы измерений;
- обеспечение интерфейса пользователя;
- передачу данных по интерфейсу связи.
Таблица 1 - Идентификационные данные программного обеспечения манометров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии ПО (идентификационный номер), не ниже |
— |
|
Цифровой идентификатор ПО |
недоступно |
Метрологические характеристики приведены в таблице 2, основные технические характеристики приведены в таблице 3.
Таблица 2 - Основные метрологические характеристики манометров
|
Наименование характеристики |
Значение |
|||||
|
Модификации |
||||||
|
В7-505 |
В7-510 |
В7-511 |
В7-520 |
В7-522 |
В7-51011) |
|
|
Диапазон измерений разности давлений, кПа2) |
от -2,49 до+2,49 |
от -10 до +10 |
от -10 до +10 |
от -35 до +35 |
от-100 до +100 |
от -0,125 до +0,125 от -0,25 до +0,25 от -1 до +1 от -2 до +2 от -4 до +4 от -10 до +10 от -40 до +40 от -50 до +50 от -125 до +125 от -1250 до +1250 |
|
Диапазон измерений избыточного давления, кПа2) - модификация В7-521 |
от 0 до +35 |
|||||
|
Пределы основной допускаемой приведенной погрешности измерений давления, приведенной к диапазону измерений, % - модификация В7-510 - модификация В7-511 - модификация В7-520 - модификация В7-522 - модификация В7-5101 - модификация В7-521 |
±0,3 |
|||||
|
Наименование характеристики |
Значение |
|||||
|
Модификации |
||||||
|
В7-505 |
В7-510 |
В7-511 |
В7-520 |
В7-522 |
В7-51011) |
|
|
Пределы основной допускаемой приведенной погрешности измерений давления, приведенной к диапазону измерений, % - модификация В7-505 |
±0,25 |
|||||
|
Вариация показаний, приведенная к диапазону измерений, % |
±0,29 |
|||||
|
Максимальное рабочее давление (Рраб), кПа |
43,58 |
50 |
50 |
100 |
400 |
— |
|
Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +21 до +25 80 от 84 до 106,7 |
|||||
1) Конкретные значения указаны в паспорте
2) Манометры могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации
Таблица 3 - Основные технические характеристики манометров
|
Наименование характеристики |
Значение |
|
В7-505 В7-510 В7-511 В7-520 В7-522 В7-521 В7-5101 |
|
|
Цифровые интерфейсы |
USB |
|
Параметры аккумуляторной батареи: - вид аккумуляторной батареи |
Литий-ионная |
|
Параметры электропитания: - напряжение сети переменного тока, В - частота, Гц |
от 205 до 230 от 50 до 60 |
|
Рабочие условия эксплуатации: -температура окружающей среды, °С -относительная влажность, %, не более - атмосферное давление, кПа |
от 0 до +50; от -5 до +50 1) 80 от 86 до 106,7 |
|
Габаритные размеры, мм, не более: - длинахширинахвысота |
210х75х48 |
|
Масса, г., не более |
323 |
|
1) Только для В7-5101 |
|
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
30000 |
наносится на корпус манометров печатным способом, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 5 - Комплектность манометров
|
Наименование |
Обозначение |
Количество |
|
Манометр портативный В7 |
B7-5101, В7-505, B7-510, В7-511, В7-520, B7-521, В7-522 |
1 шт. |
|
Руководство по эксплуатации и монтажу |
— |
1 экз. 1) |
|
Паспорт |
— |
1 экз. |
|
Трубка |
— |
2 шт. |
|
USB кабель для работы от сети |
— |
1 шт. |
|
1) Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; - поставка на электронном носителе. |
||
приведены в разделе «Введение» руководства по эксплуатации на средство измерений.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
ТУ 26.51.52.130-7717734230-2023 «Манометры портативные В7. Технические условия».
