| Номер в госреестре | 93518-24 |
| Наименование СИ | Вакуумметры |
| Обозначение типа СИ | ПМТ(И)-22-НИТТИН |
| Изготовитель | Общество с ограниченной ответственностью "Опытный завод "НИТТИН" (ООО "Опытный завод "НИТТИН"), Белгородская обл., Борисовский район, пос. Борисовка |
| Год регистрации | 2024 |
| Срок свидетельства | 17.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вакуумметры ПМТ(И)-22-НИТТИН (далее-вакуумметр) предназначены
для измерений абсолютного давления негорючих газов.
Принцип действия вакуумметра основан на ионизации остаточных молекул в постоянном магнитном поле с применением холодного катода (преобразователь Пенинга) и на зависимости теплопроводности разряженного газа от давления (преобразователь Пирани).
Конструктивно вакуумметр состоит из измерительного преобразователя, преобразовывающего измеряемое абсолютное давление в аналоговый сигнал и электронного блока, осуществляющего управление вакуумметром и преобразование аналогово сигнала в значение измеренного абсолютного давления с последующим отображением измеряемого давления на дисплее вакуумметра. В зависимости от модификации вакуумметра измерительный преобразователь представлен преобразователем Пенинга или двумя преобразователями - Пенинга и Пирани, объединенных в одном корпусе вакуумметра. Управление вакуумметра осуществляется программными кнопками, расположенными на верхней панели вакуумметра.
Вакуумметры выпускаются в следующих модификациях: ПМТ(И)-22-НИТТИН-А-1; ПМТ(И)-22-НИТТИН-Б-1; ПМТ(И)-22-НИТТИН-В-1; ПМТ(И)-22-НИТТИН-А-3;
ПМТ(И)-22-НИТТИН-Б-3; ПМТ(И)-22-НИТТИН-В-5. Модификации отличаются диапазоном измерений абсолютного давления и присоединительным фланцем вакуумметра. В наименовании модификации буквы А, Б, В обозначают тип присоединительного фланца вакуумметра: А - KF25, Б - KF40, В - CF25; цифры 1,3,5 обозначают диапазон измерений абсолютного давления вакуумметра.
Пломбировка корпуса вакуумметра не предусмотрена.
Серийный номер вакуумметра в виде цифрового обозначения наносится на заднюю панель корпуса вакуумметра методом печати.
Нанесение знака поверки на корпус вакуумметра не предусмотрено.

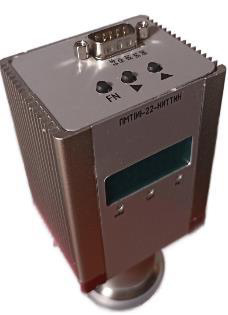

Общий вид вакуумметра представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.
Рисунок 1 - Общий вид вакуумметра ПМТ (И)-22-НИТИН
модификаций ПМТ(И)-22-НИТТИН-А-1; ПМТ(И)-22-НИТТИН-Б-1; ПМТ(И)-22-НИТТИН-В-1; ПМТ(И)-22-НИТТИН-А-3; ПМТ(И)-22-НИТТИН-Б-3; ПМТ(И)-22-НИТТИН-В-5
ООО 'Опытный завод 'НИТТИН'
Серийный номер: 0220202400001
Дата выпуска: 06.2022
Вакуумметр ПМТ(И>22-НИТТИН
Мсу»1фикация ГТЛГ(И>224*ШИ+В-5
Напряжение питания: 2415 В 4
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера
Вакуумметры имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров.
ПО выполняет следующие функции:
- выбор единицы измерений давления;
- прием, обработка и отображение измерительной информации;
- передачу данных;
- автоматическую диагностику состояния вакуумметров.
Идентификационные данные ПО вакуумметра представлены в Таблице 1.
Метрологически значимой частью ПО является часть «6.12» до ограничительной точки, влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «низкий» в соответствии с Рекомендацией Р 50.2.077-2014. Влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик вакуумметра.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) ПО | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО | 6.12. ХХ1 |
| 1ХХ - последовательность цифр, не являющаяся метрологически значимой частью ПО Х может принимать значения от 0 до 9 | |
Таблица 2 - Метрологические характеристики модификаций ПМТ(И)-22-НИТТИН-А-1, ПМТ(И)-22-НИТТИН-Б-1, ПМТ(И)-22-НИТТИН В-1.
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления, Па | от 1-10’1 до V103 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления, % | ± 50 |
Таблица 3 - Метрологические характеристики модификаций ПМТ(И)-22-НИТТИН-А-3, ПМТ(И)-22-НИТТИН-Б-3_____________________________________________________
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления, Па | от V10-3 до V103 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления, % в поддиапазоне от Т10-3 до 1-10-1 включ. в поддиапазоне св. 1-10-1 до Т103 | ± 100 ± 50 |
Таблица 4 - Метрологические характеристики модификации ПМТ(И)-22-НИТТИН-В-5
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления, Па | от V10-4 до V103 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления, % в поддиапазоне от Т10-4 до 1-10"1 включ. в поддиапазоне св. 1-10-1 до Т103 | ± 100 ± 50 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24 ± 5 |
| Потребляемая мощность, ВА, не более | 5 |
| Габаритные размеры, мм, не более: | |
| - высота | 130 |
| - ширина | 60 |
| - длинна | 50 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: -температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Таблица 6 - Декларируемые сведения
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 15000 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист паспорта вакуумметра.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Вакуумметр | ПМТ (И)-22-НИТТИН | 1 шт. |
| Адаптер питания с кабелем | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 8 «Использование ПМТ(И)-22-НИТТИН» документа «Вакуумметр ПМТ(И)-22-НИТИН. Паспорт».
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-8 ^ 1-103 Па;
ТУ-28.21.13-004-35981307-2022 Вакуумметры ПМТ(И)-22-НИТТИН. Технические условия.
