Системы измерений длительности соединений SNT, 93335-24

Назначение

Системы измерений длительности соединений SNT (далее - СИДС) предназначены для измерений длительности телефонного соединение с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.

Описание

К настоящему типу средств измерений относятся Системы измерений длительности соединений SNT, которые являются виртуальной (функциональной) системой измерений длительности соединений оборудования с измерительными функциями семейства анализаторов телекоммуникационных протоколов «SNT-7531», «SNTlite», «SNTsmart» (далее - анализаторы SNT), производства ООО «НТЦ СевенТест», г. Санкт-Петербург, предназначенной для применения на сети связи общего пользования в качестве оборудования автоматизированных систем управления и мониторинга сетей электросвязи.

Анализаторы SNT подключаются к сети связи с использованием интерфейсных адаптеров, реализующих различные технологии доступа: первичный и базовый доступ цифровых сетей с интеграцией обслуживания (ЦСИО), интерфейсы доступа к сети с использованием контроля несущей и обнаружением коллизий (Ethernet), сеть передачи данных ATM, Frame Relay, X.25, E1, STM-1). Поддерживается мониторинг и декодирование различных протоколов и систем сигнализации: V5.1, V5.2, EDSS-1, 1ВСК, 2ВСК, SIP, H.323, H.248, RADIUS, DIAMETER, ОКС №7 (MTP/SCCP/ISUP/TCAP/INAP/CAP/MAP/Abis/BSSMAP/DTAP/BSSAP+), SIGTRAN (SCTP/M2UA/M2PA/M3UA/SUA/IUA/V5UA) и т.п.

Принцип действия СИДС основан на мониторинге и декодировании сигнальной информации поступающей на вход интерфейсного адаптера и формировании для каждого соединения исходных данных для тарификации, которые выводятся в виде учетного файла (CDR-файла), содержащего номера вызываемого и вызывающего абонента, время начала и длительность соединения. Поддерживается сбор записей о вызовах с использованием протоколов ISUP, DSS1, H.225.0, SIP, MAP, CAP, IP-сессиях (HTTP, FTP, SMTP, POP3).

СИДС выполняет следующие функции: мониторинг, декодирование и выделение из общего потока сигнальной информации попыток установления телефонных соединений и сеансов передачи данных, измерение длительности телефонных соединений и сеансов передачи данных; сбор и хранение исходных данных (учетной информации) о вызовах.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование представляет собой портативный прибор, состоящий из интерфейсных модулей (в количестве до 8-ми), переносного компьютера (отсутствует для SNTsmart). Интерфейсные модули выполнены из пластика бежевого цвета. Доступ к устройствам хранения, процессору или платам можно получить только после удаления винтов крепления переносного компьютера и интерфейсных модулей. Для контроля несанкционированного вмешательства на винты крепления переносного компьютера и интерфейсных модулей установлены фирменные защитные наклейки из ламинированной самоклеящейся пленки, которые устойчивы к температурному, абразивному и химическому воздействию. Пленка не допускает повторного наклеивания. Таким образом, обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию.

Из-за особенностей конструкции и процесса эксплуатации нанесение знака поверки на средство измерений не предусмотрено.

Серийные номера, однозначно идентифицирующие каждый экземпляр средств измерений, наносятся на корпус в форме наклейки, содержащей серийный номер в цифровом формате.

Внешний вид оборудования и место нанесения серийного номера, возможные места блокировки и пломбировки представлены на рисунках 1 - 3.

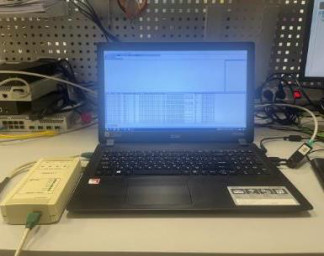

Рисунок 1 - Внешний вид анализатора SNTSmart с подключенным интерфейсным модулем

Agent-E1

Рисунок 2 - Внешний вид анализатора SNT-7531

Рисунок 3 - Вид защитной наклейки на винте крепления корпуса компьютера при попытке ее снятия

Рисунок 4 - Внешний вид интерфейсного модуля Agent-E1 и место нанесения серийного номера

Программное обеспечение

Программное обеспечение встроенное, версии 2.4, управляет функционированием оборудования. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО и измерительной информации - «высокий», в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.

Конструкция средств измерений (оборудования) исключает возможность несанкционированного влияния на программное обеспечение (метрологически значимую часть ПО) и измерительную информацию.

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на эксплуатационнцю документацию оборудования, в состав которого входит СИДС, типографским способом или в виде наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 «Методы измерений» документа «Системы измерений длительности соединений SNT. Руководство по эксплуатации 5295-005-80576292-2024РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 6680-306-04604025-2011 «Семейство анализаторов телекоммуникационных протоколов «SNT-7531», «SNTlite», «SNTsmart». (Версия ПО 2.4). Технические условия».
