| Номер в госреестре | 93233-24 |
| Наименование СИ | Датчики напряжения |
| Обозначение типа СИ | QPSW1000-02 |
| Изготовитель | Общество с ограниченной ответственностью "Трансконвертер" (ООО "Трансконвертер"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 18.09.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики напряжения QPSW1000-02 (далее - датчики) предназначены для преобразований напряжения постоянного и переменного тока в выходной сигнал силы постоянного или переменного тока соответственно.
Принцип действия датчиков основан на масштабном преобразовании (уменьшении) входного напряжения постоянного или переменного тока с последующим преобразованием в выходной сигнал силы постоянного или переменного тока. Измеряемое напряжение постоянного или переменного тока через входной соединитель Х2 поступает на входной делитель напряжения датчика, который его масштабирует (уменьшает). Затем выходное напряжение делителя поступает на блок обработки входного сигнала, который преобразовывает его в выходной токовый сигнал, поступающий на выходной соединитель Х1. Внешнее напряжение питания датчика поступает через выходной соединитель Х1.
Конструктивно датчики состоят из платы, пластикового корпуса, входного соединителя Х2, одного входного делителя напряжения, блока обработки входного сигнала, одного аналогового выхода и выходного соединителя Х1.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид датчиков с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Нанесение знака поверки на датчики в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) датчиков не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа

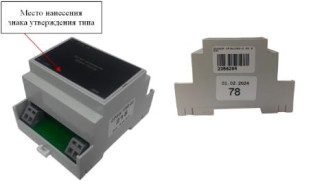

Рисунок 1 - Общий вид датчиков с указанием мест нанесения знака утверждения типа и заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение напряжения постоянного тока, В | 1000 |
| Диапазон преобразований напряжения постоянного тока, В | от 50 до 1000 |
| Номинальное значение напряжения переменного тока, В | 650 |
| Диапазон преобразований напряжения переменного тока с частотой от 20 до 150 Гц, В | от 50 до 650 |
| Пределы допускаемой приведенной (к номинальному значению) погрешности преобразований напряжения постоянного тока, % | ±2 |
| Пределы допускаемой приведенной (к номинальному значению) погрешности преобразований напряжения переменного тока с частотой от 20 до 150 Гц, % | ±2 |
| Выходной сигнал силы постоянного тока, мА | от 2,5 до 50 |
| Выходной сигнал силы переменного тока с частотой от 20 до 150 Гц, мА | от 2,5 до 32,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока (двухполярное), В | ±15+1,55 |
| Потребляемая мощность, Вт, не более | 3 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -50 до +60 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 70х95х59 |
| Масса, кг, не более | 0,2 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 20 |
наносится в правом верхнем углу титульного листа паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку корпуса датчика любым технологическим способом.
Таблица 3 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик напряжения | QPSW1000-02 | 1 шт. |
| Паспорт | АБМФ.411545.003ПС | 1 экз. |
| Руководство по эксплуатации | АБМФ.411545.003РЭ | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации АБМФ.411545.003РЭ.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении
государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1- 10-1 до 2 • 109 Гц»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ 26.51.85-003-77451428-2021 «Датчик напряжения QPSW1000-02. Технические условия».
