Осциллографы цифровые RIGOL DS80000 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Осциллографы цифровые RIGOL DS80000 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
| Номер в госреестре | 93223-24 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | RIGOL DS80000 |
| Изготовитель | Компания Rigol Technologies Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 17.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Руководство по эксплуатации | скачать |
Осциллографы цифровые RIGOL DS80000 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее с сенсорным управлением в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.
Осциллографы имеют две модификации DS80804 и DS81304, отличающиеся верхней частотой полосы пропускания.
Четыре аналоговых канала имеют высокочастотные разъемы NMD 3,5 мм (вилка), к которым могут подключаться пробники различного типа. Осциллографы имеют функции частотомера с разрешением от 3 до 8 разрядов и цифрового вольтметра с разрешением 3 разряда для каждого аналогового канала. Дополнительно по заказу могут быть установлены опция глазковой диаграммы с анализом джиттера DS80000-JITTA, а также ряд других функционально-программных опций (анализ соответствия протоколам, синхронизация и декодирование различных типов протоколов передачи данных).
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении.
Обозначение модификации осциллографа наносится на переднюю панель в цифробуквенном формате (рисунок 1). Уникальный заводской номер в цифробуквенном формате из тринадцати знаков на самоклеящейся этикетке помещен на задней панели (рисунок 3).
Места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования указаны на рисунке 2.

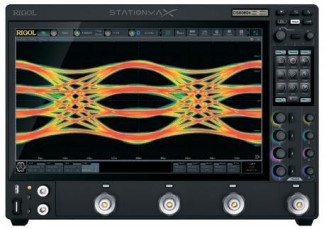

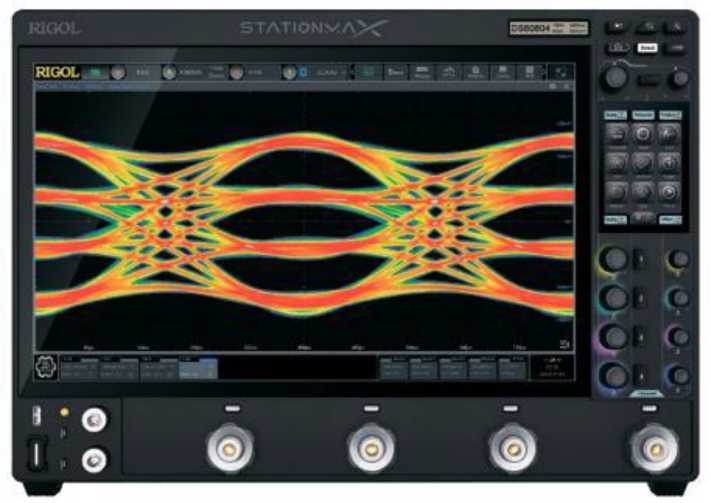

Рисунок 1 - Общий вид осциллографов RIGOL DS80000, передняя панель

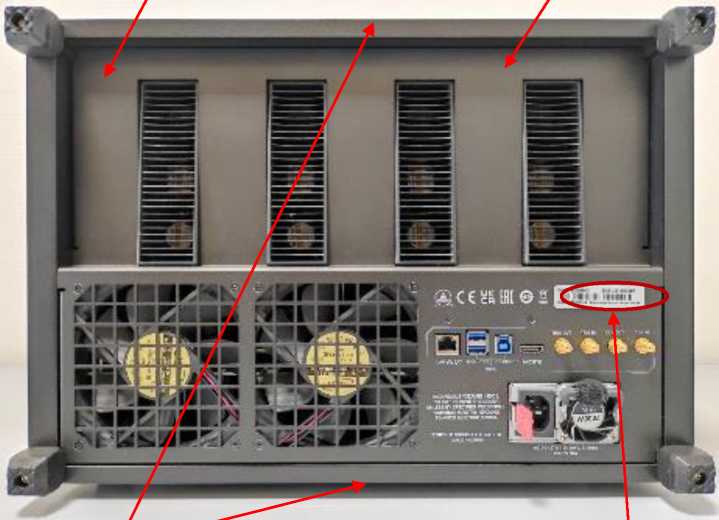

Место нанесения Знака утверждения типа
Место нанесения знака поверки
Места для нанесения пломбы в виде стикера-наклейки
Место нанесения заводского номера
Рисунок 2 - Общий вид осциллографов RIGOL DS80000, задняя панель

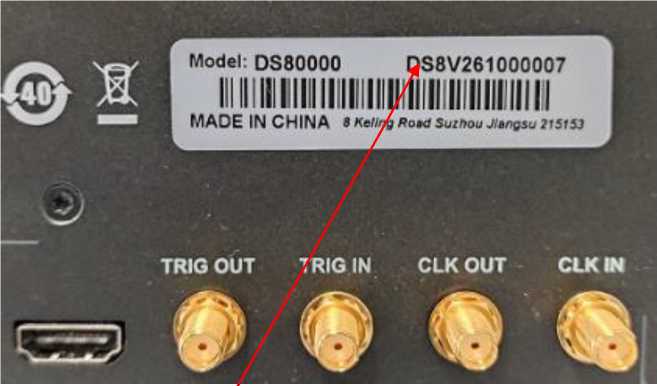

Заводской номер
Рисунок 3 - Фрагмент задней панели осциллографов RIGOL DS80000 с этикеткой
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
DS80000 Firmware |
|
Номер версии (идентификационный номер) |
не ниже 00.00.01 |
Метрологические и основные технические характеристики осциллографов представлены в таблицах 2 и 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество каналов |
4 |
|
Верхняя частота полосы пропускания, ГГц 1) DS80804 DS81304 |
8 13 |
|
Входное сопротивление Rbx, Ом |
50,0±1,5 |
|
Коэффициент развертки, с/дел DS80804 DS81304 |
от 5040’12 до 1-103 от 2040’12 до 1-103 |
|
Количество делений вертикальной шкалы |
8 (±4 от центра) |
|
Коэффициент отклонения Ко, в последовательности 1-2-5, или произвольно по выбору, В/дел |
от 140’3 до 1 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой относительной погрешности коэффициента отклонения, приведенной к полной шкале напряжения, % 2,3,4) |
±2,0 |
|
Диапазон установки постоянного напряжения смещения Ucm, В от 1 мВ/дел. до 60 мВ/дел. включ. от 60 мВ/дел. до 200 мВ/дел. включ. от 200 мВ/дел. до 1 В/дел. включ. |
±0,6 ±2,5 ±4,0 |
|
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В Ucm < 200 мВ Ucm > 200 мВ |
0,1-Ко-дел.+0,002+0,015-1исм1 0,1 •Ко^дел .+0,002+0,01 • IUcmI |
|
Пределы допускаемой относительной погрешности частоты 10 МГц опорного генератора, ед. 5) |
(0,2+1 -У) •Ю-6 |
|
Примечания: 1) По уровню напряжения 0,707 (-3 дБ); 2) После выполнения процедуры автоподстройки (Self-calibration); 3) Коэффициенты отклонения 1 мВ/дел и 2 мВ/дел являются цифровым масштабным увеличением коэффициента отклонения 4 мВ/дел.; 4) Напряжение полной шкалы составляет 8 делений по вертикали для всех коэффициентов отклонения, кроме 1 мВ/дел и 2 мВ/дел. Для коэффициентов отклонения 1 мВ/дел и 2 мВ/дел напряжение полной шкалы равно 32 мВ; 5) Y - значение целого количества лет после выпуска из производства или последней заводской подстройки частоты опорного генератора, округлённое в большую сторону. |
|
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети, В |
от 207 до 253 |
|
Номинальные значения частоты питающей сети, Гц |
от 49,6 до 50,6 |
|
Потребляемая мощность, Вт, не более |
1600 |
|
Габаритные размеры, мм |
|
|
ширина |
448 |
|
глубина |
523 |
|
высота |
320 |
|
Масса, кг, не более |
28,7 |
|
Рабочие условия применения |
|
|
температура окружающего воздуха, °C |
от +18 до +28 |
|
относительная влажность воздуха, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок безотказной эксплуатации, лет |
3 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель корпуса в виде самоклеящейся этикетки.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Осциллограф цифровой |
DS80804/DS81304 |
1 |
|
Кабель сетевой |
- |
1 |
|
Кабель USB |
- |
- |
|
Опции и принадлежности |
по заказу |
по заказу |
|
Руководство по эксплуатации |
- |
1 |
приведены в главе «Измерения» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
ГОСТ Р 8.761-2011 «Государственная поверочная схема для средств измерений импульсного электрического напряжения».
