| Номер в госреестре | 93174-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВЛМ-10 |
| Изготовитель | Куйбышевский завод измерительных трансформаторов, г. Куйбышев (изготовлены в 1979-1980 гг.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока выполнены в виде опорной конструкции. Вторичные обмотки размещены каждая на своём магнитопроводе. Корпус трансформаторов, выполненный из компаунда на основе эпоксидной смолы, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий. Выводы первичной обмотки включаются в цепь измеряемого тока. Трансформаторы ремонту не подлежат.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТВЛМ-10 зав. № 81534, 80715, 81998, 52988, 03152, 09104.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

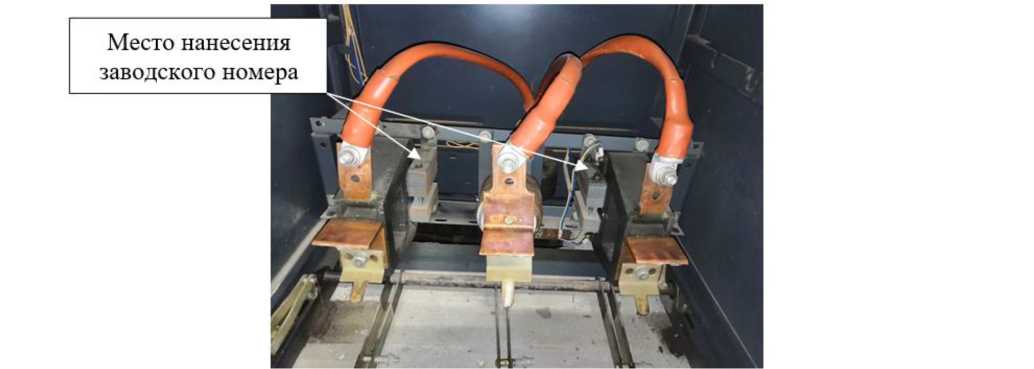

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 81534, 80715, 81998, 52988, 03152, 09104 | |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток 11ном, А | 200 |
| Номинальный вторичный ток 12ном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВЛМ-10 | 1 шт. |
| Паспорт | ТВЛМ-10 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 13.05.2026 |
