| Номер в госреестре | 93164-24 |
| Наименование СИ | Автоцистерны |
| Обозначение типа СИ | 9534S1 ADR FL |
| Изготовитель | Общество с ограниченной ответственностью "СИАЗ" (ООО "СИАЗ"), Московская область, с. Долматово |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны 9534S1 ADR FL (далее - АЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия АЦ основан на заполнении их нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
АЦ состоят из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Цистерны состоят из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. АЦ являются транспортной мерой полной вместимости.
Каждая секция АЦ оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади АЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз
Общий вид автоцистерн 9534S1 ADR FL зав. №№ Z619534S1D0000001,
Z619534S1D0000002 представлен на рисунках 1-2.

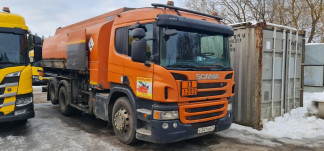

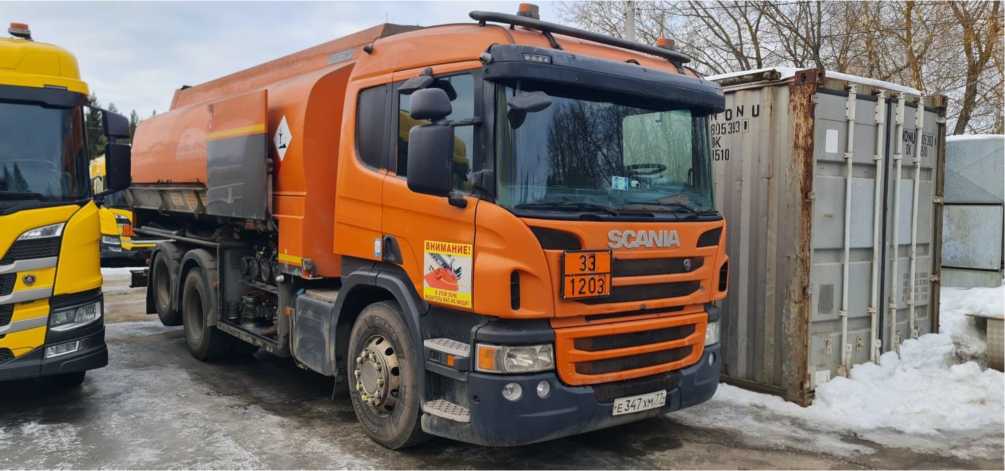

Рисунок 1 - Общий вид автоцистерн 9534S1 ADR FL

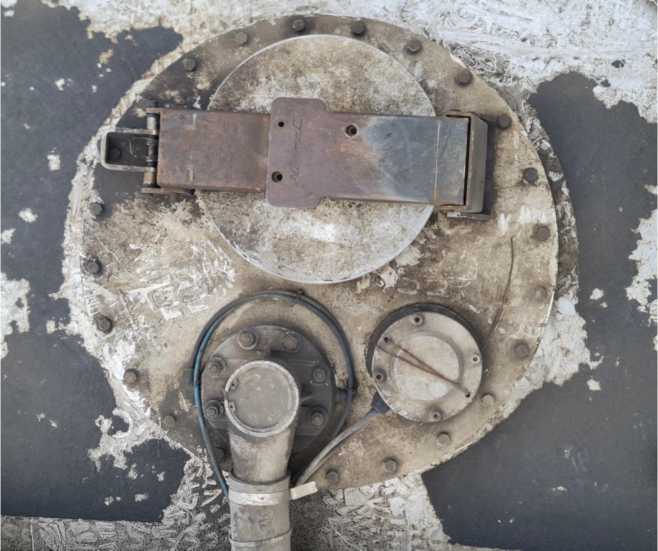

Рисунок 2 - Общий вид горловины автоцистерн 9534S1 ADR FL
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации АЦ. Маркировочная табличка крепится на передней части емкости на левой боковой панели по ходу движения.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 20000 |
| 1 секция, дм3 | 4500 |
| 2 секция, дм3 | 6000 |
| 3 секция, дм3 | 2500 |
| 4 секция, дм3 | 7000 |
| Количество секций, шт. | 4 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 9250 |
| Габаритные размеры, мм, не более | |
| - длина | 8655 |
| - ширина | 2500 |
| - высота | 3300 |
| Температура окружающей среды при эксплуатации, °С | от - 40 до + 50 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| № п/п | Наименование | Обозначение | Количество |
| 1 | Автоцистерна | 9534S1 ADR FL | 1 шт. |
| 2 | Паспорт | - | 1 шт. |
Приведены в Паспорте «Автоцистерна 9534S1 ADR FL», раздел 8.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении
Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
