| Номер в госреестре | 93107-24 |
| Наименование СИ | Уровнемеры радарные |
| Обозначение типа СИ | UDR1000 |
| Изготовитель | Beijing Far East Instrument Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 04.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радарные UDR1000 (далее, уровнемеры) предназначены для бесконтактного и непрерывного измерения уровня жидких и сыпучих материалов.
Принцип модулированной модулированный Отраженный от
действия уровнемеров основан на применении метода частотнонепрерывной волны. Уровнемеры непрерывно излучают частотноэлектромагнитный сигнал в направлении к поверхности продукта. поверхности продукта сигнал принимается антенной уровнемера, в электронном блоке которого определяется разница между частотами отраженного сигнала и сигнала, излучаемого в текущий момент времени. После выделения разностной частоты уровнемер определяет расстояние до поверхности среды и с использованием значения базовой высоты резервуара вычисляет текущее значение уровня продукта.
Уровнемеры могут применяться для индикации объема жидкостей и сыпучих материалов в резервуарах. Уровнемеры состоят из трех основных функциональных блоков:
- антенный блок обеспечивает формирование сфокусированной электромагнитной волны, генерируемой электронным блоком уровнемера, и прием отраженного от продукта сигнала;
- сенсорный блок обеспечивает формирование частотно-модулированного излучаемого сигнала, прием и обработку отраженного сигнала, преобразование полученных в результате измерений величин в значение расстояния до среды;
- электронный преобразователь обеспечивает пересчет значения расстояния до среды в значение уровня продукта с учетом данных о базовой высоте резервуара, формирование цифровых и аналоговых выходных сигналов, отображение информации на встроенном ЖК дисплее.
Измерительная и диагностическая информация отображается на встроенном ЖК дисплее, а также передается в систему верхнего уровня (контроллер, персональный компьютер, АСУ предприятия) с использованием промышленных протоколов передачи данных HART, Foundation Fieldbus, или с помощью стандартного сигнала 4-20 мА.
Серийный номер, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Конструкцией уровнемера не предусмотрено нанесение знака поверки и пломбирование.

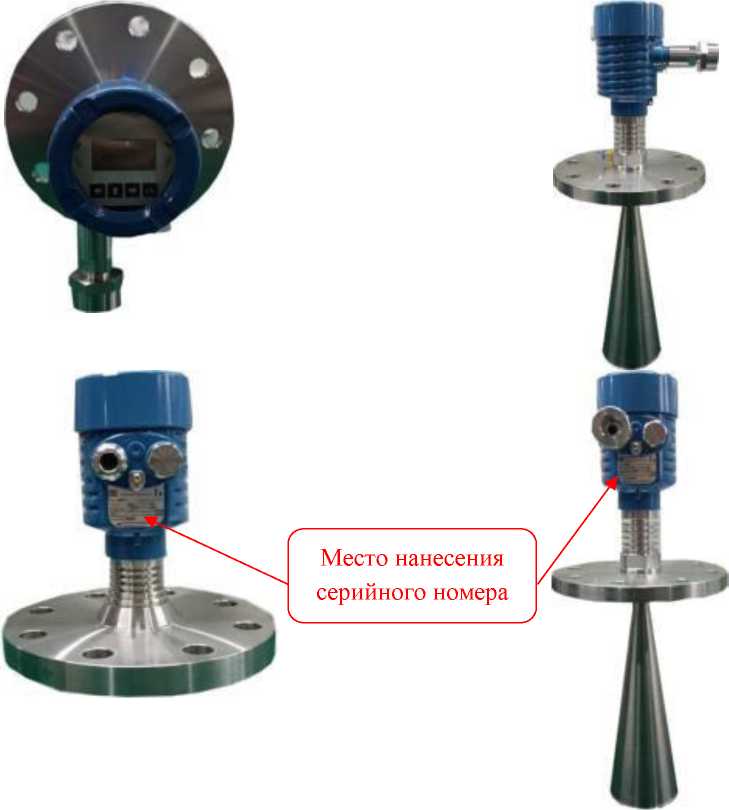

Рисунок 1 - Общий вид уровнемеров
Уровнемеры имеют встроенное программное обеспечение (далее - ПО).
Встроенное ПО используется для преобразования измеренного значения расстояния до уровня в выходной сигнал, настройки и отображения измеренного значения на ЖК дисплее. Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет. Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UDRWARE |
| Номер версии (идентификационный номер) ПО, не ниже | 7313ХХ |
| Цифровой идентификатор ПО | - |
| *- где «ХХ» принимает значения от 0 до 99, и не относится к метрологически значимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений уровня, мм 1) | от 300 до 20000 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня при расстоянии до поверхности, измеряемой среды, мм: - от 300 до 500 включ. - св. 500 до 20000 мм | ±2 ±5 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений уровня при отклонении температуры окружающей среды от нормальных условий измерений на каждые 10 °С, мм | ±1 |
| 1) Конкретное значение диапазона указано на маркировочной табличке. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | 24-612 |
| - напряжение постоянного тока, В | |
| Выходной сигнал | от 4 до 20 мА, HART, Foundation Fieldbus |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -60 до +80 |
| - относительная влажность, не более %, | 100 |
| - атмосферное давление, кПа, не более | 106,0 |
| Габаритные размеры, мм, не более: | |
| - длина | 130 |
| - ширина | 100 |
| - высота | 180 |
| Масса, кг, не более | 5 |
| Средний срок службы, лет, не менее | 15 |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb X Ex tb IIIC T80°C Db X 0Ex ia IIC T6 Ga X |
наносится на шильдик уровнемеров, а также титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Уровнемер радарный | UDR1000 | 1 |
| Руководство по эксплуатации | _ | 1 |
приведены в разделе 1.4 «Принцип работы» руководства по эксплуатации.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Стандарт предприятия Beijing Far East Instrument Co., Ltd. Уровнемеры радарные UDR1000.
| Зарегистрировано поверок | 146 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
