| Номер в госреестре | 93101-24 |
| Наименование СИ | Акселерометры |
| Обозначение типа СИ | 1C104HB |
| Изготовитель | Общество с ограниченной ответственностью "ГТЛАБ" (ООО "ГТЛАБ"), Нижегородская обл., г. Саров |
| Год регистрации | 2024 |
| Срок свидетельства | 02.09.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры 1С104НВ (далее - датчик) предназначены для измерения ускорения.
Принцип действия датчика основан на преобразовании воздействующего переменного ускорения в пропорциональные низкоомные сигналы электрического напряжения.
Конструктивно датчики состоят из первичного преобразователя акселерометра 1C104HB (далее - ПП), соединительного кабеля и выносного формирователя сигналов А1211, который преобразует зарядовый сигнал от ПП в выходной сигнал переменного напряжения.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус ПП и боковую поверхность формирователя сигналов.

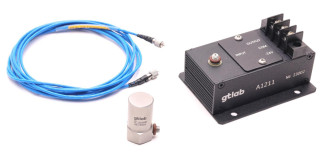

Общий вид датчика приведён на рисунке 1.

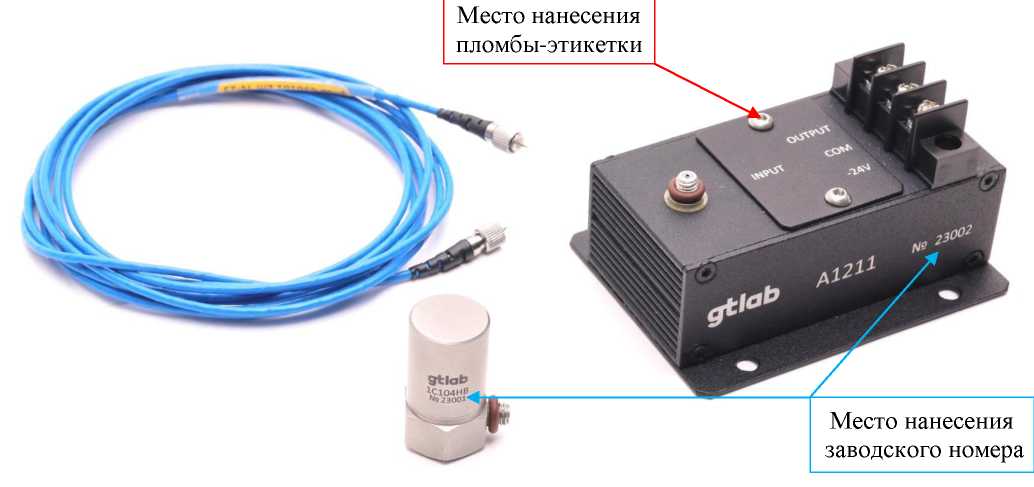

Место нанесения заводского номера
9tlot>
Место нанесения пломбы-этикетки
Рисунок 1 - Общий вид датчиков вибрации
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений амплитуды виброускорения, м/с2 | от 0,98 до 490 |
| Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2) | 10 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах | ±2 |
| Нелинейность амплитудной характеристики, %, не более | 3 |
| Диапазон рабочих частот, Гц | от 2 до 5000 |
| Неравномерность частотной характеристики, %, в пределах | ±12,5 |
| Пределы допускаемой основной относительной погрешности измерений виброускорения на базовой частоте, % | ±5 |
| Пределы допускаемой дополнительной погрешности измерений виброускорения в диапазоне рабочих температур, % | ±30 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +25 80 от 84 до 106 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры питания: - напряжение постоянного тока, В - ток потребления, мА, не более | от -18 до -25 30 |
| Габаритные размеры, мм, не более: а) для ПП (без кабеля) - высота - диаметр б) для формирователя сигналов А1211 - длина - ширина - высота | 30 16 76 61 42,5 |
| Масса, г, не более - для ПП (без кабеля) - для формирователя сигналов A1211 | 75 150 |
| Условия эксплуатации: а) для ПП - температура окружающей среды, °С - относительная влажность воздуха, %, не более б) для формирователя сигналов A1211 - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -196 до +150 80 от -55 до +85 80 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 6 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.403152.031ПС и руководства по эксплуатации ГТБВ.403152.031РЭ типографским способом в левом верхнем углу.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Акселерометр | 1С104НВ | 1 шт. |
| - ПП 1С1О4НВ | ГТБВ.403152.031 | 1 шт. |
| - формирователь сигналов A1211 | ГТБВ.431134.037 | 1 шт. |
| - кабель антивибрационный 03В1В1 | ГТБВ.685691.300 | 1 шт. |
| Акселерометр 1С104НВ. Паспорт | ГТБВ.403152.031ПС | 1 экз. |
| Акселерометр 1С104НВ. Руководство по эксплуатации | ГТБВ.403152.031РЭ | 1 экз. на партию |
| Дополнительные принадлежности | - | по требованию |
приведены в ГТБВ.403152.031РЭ, раздел 2 «Использование по назначению».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГТБВ.403152.031ТУ «Акселерометр 1С104НВ. Технические условия».
| Зарегистрировано поверок | 40 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
