| Номер в госреестре | 93058-24 |
| Наименование СИ | Проекторы измерительные |
| Обозначение типа СИ | NPP |
| Изготовитель | Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 29.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Проекторы измерительные NPP (далее по тексту - проекторы) предназначены для измерений линейных и угловых размеров деталей.
Принцип действия проекторов основан на использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе при различных типах освещения.
Нанесение знака поверки на проекторы не предусмотрено. Заводские номера наносятся на боковую часть корпуса проекторов в виде таблички и имеют цифровое или буквенноцифровое обозначение (рисунок 1).
В зависимости от размера измерительного стола проекторы изготавливаются трех модификаций: NPP-1505, NPP-2010, NPP-2515 (таблица 2).
Пломбирование проекторов не предусмотрено.
Общий вид проекторов представлен на рисунке 2.

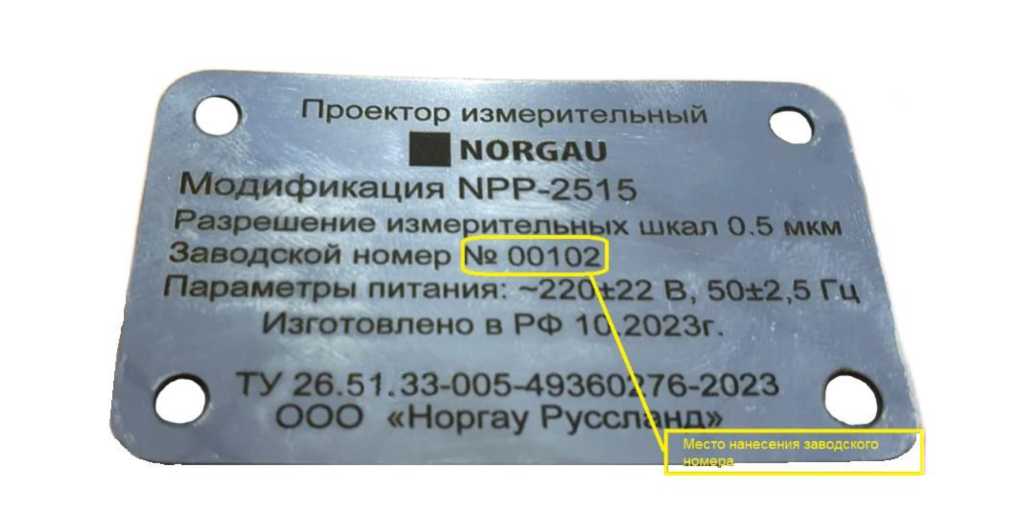

Рисунок 1- Внешний вид таблички

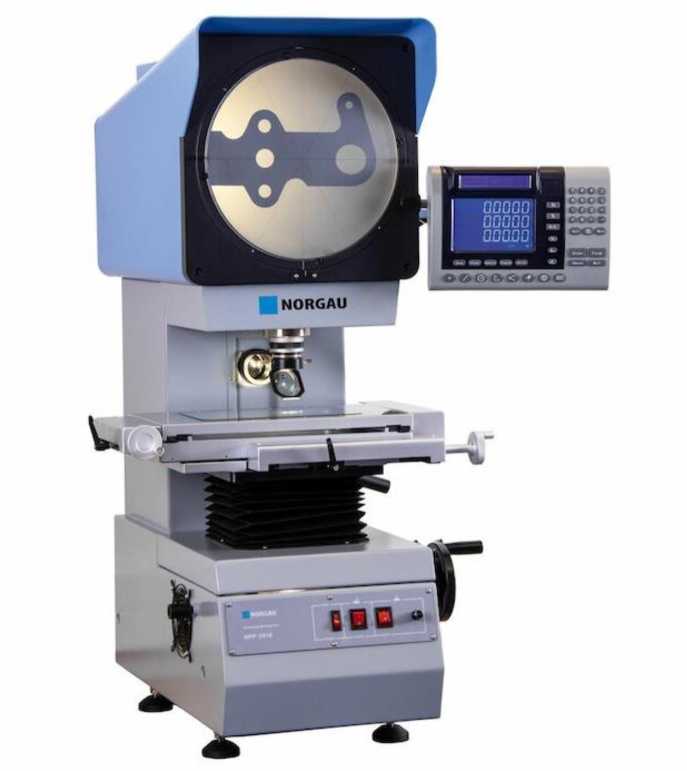

Рисунок 2- Общий вид проекторов
Проекторы работают под управлением встроенного метрологически значимого программного обеспечения (далее - ПО) «DS600», предназначенного для обеспечения взаимодействия узлов приборов, выполнения, сохранения и обработки результатов измерений.
Конструкция средства измерений (далее - СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию, программноаппаратные интерфейсы связи отсутствуют.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DS600 |
| Номер версии (идентификационный номер) ПО | не ниже v.2.5 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | NPP-1505 | NPP-2010 | NPP-2515 | ||
| Диапазон измерений линейных размеров по оси X, мм | от 0 до 150 | от 0 до 200 | от 0 до 250 | ||
| Диапазон измерений линейных размеров по оси Y, мм | от 0 до 50 | от 0 до 100 | от 0 до 150 | ||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ± (3 + L/200), L - измеряемая длина в мм | ||||
| Диапазон измерений плоских углов | от 0° до 360° | ||||
| Пределы допускаемой абсолютной погрешности измерений плоского угла | ± 1' | ||||
| Габаритные размеры, мм, не более - длина - ширина - высота | 770 550 1100 | 780 780 1100 | 810 780 1120 | ||
| Масса, кг, не более | 180 | 190 | 200 | ||
| Условия эксплуатации - температура окружающей среды - относительная влажность, не более | от + 18°С до + 22°С 80 % | ||||
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Проекторы измерительные | NPP | 1 шт. |
| Объектив с увеличением 10X | - | 1 шт. |
| Объектив с увеличением 20X* | - | 1 шт. |
| Объектив с увеличением 50X* | - | 1 шт. |
| Объектив с увеличением 100X* | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | ПР.01.047211ПС | 1 экз. |
| * - поставляется опционально | ||
приведены в главе 8. «Методы измерений. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;
ТУ 26.51.33-005-49360276-2023 Проекторы измерительные NPP. Технические условия.
