| Номер в госреестре | 92994-24 |
| Наименование СИ | Шаблоны прессового соединения |
| Обозначение типа СИ | ШП-СИН |
| Изготовитель | Федеральное государственное бюджетное образовательное учреждение высшего образования "Сибирский государственный университет путей сообщения" (ФГБОУ ВО СГУПС), г. Новосибирск |
| Год регистрации | 2024 |
| Срок свидетельства | 23.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Шаблоны прессового соединения ШП-СИН (далее - шаблоны) предназначены для проверки работоспособности, калибровки или поверки приборов ультразвуковых специализированных УДС1-СИН.
Принцип действия шаблонов заключается в хранении и передаче единицы разностей внутреннего и наружного посадочных диаметров соединений с натягом внутреннего кольца подшипника с шейкой оси колесной пары.
Шаблон состоит из внутреннего переднего (заднего) кольца роликового подшипника 232726 по ГОСТ 18572, напрессованного с натягом на фрагмент шейки вагонной оси РУ1Ш по ГОСТ 33200 с регламентированной разностью внутреннего диаметра кольца и наружного диаметра шейки. Материал внутреннего кольца роликового подшипника - сталь ШХ4 или ШХ15 по ГОСТ 801. Материал фрагмента шейки - сталь 45 по ГОСТ 1050.
Шаблоны выпускаются в трех модификациях: ШП-СИН-40, ШП-СИН-75, ШП-СИН-110, отличающихся номинальным значениям разности внутреннего и наружного посадочных диаметров.
Маркировка наносится методом гравировки на табличку, постоянно закрепленную на шаблоне, и содержит: условное обозначение модификации шаблона, наименование предприятия-изготовителя, заводской номер и номинальное значение разности внутреннего и наружного посадочных диаметров.

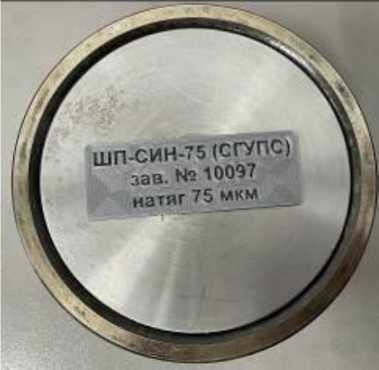

Общий вид шаблона с закрепленной на нем маркировочной табличкой представлен на рисунке 1.
Рисунок 1 - Общий вид шаблона
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование шаблонов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| ШП-СИН-40 | ШП-СИН-75 | ШП-СИН-110 | |
| Номинальное значение разности внутреннего и наружного посадочных диаметров, мкм | 55±10 | 75±10 | 97,5±12,5 |
| Пределы допускаемой абсолютной погрешности разности внутреннего и наружного посадочных диаметров, мкм | ±2 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наружный диаметр по кругу катания, мм, не более | 160 |
| Внутренний посадочный диаметр, мм, не более | 132 |
| Высота, мм, не более | 100 |
| Масса, кг, не более | 20 |
| Условия эксплуатации по гр. В3 ГОСТ Р 52931-2008, со следующим уточнениями: - температура окружающего воздуха, °С - верхнее значение относительной влажности при плюс 25 °С и более низких температурах, без конденсации влаги, % | от +10 до +35 80 |
| Срок службы, лет | 5 |
на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Кол. |
| Шаблон прессового соединения | ШП-СИН-XX*) | 1 шт. |
| Паспорт | ВМНИ.401916.001ПС | 1 экз. |
| Методика поверки | _ | 1 экз. |
| Примечание: *) XX - в соответствии с модификацией шаблона (40 / 75 / 110) | ||
приведены в разделе 4 «Использование по назначению» документа ВМНИ.401916.001ПС «Шаблон прессового соединения ШП-СИН. Паспорт».
ВМНИ.401916.002ТУ «Шаблоны прессового соединения ШП-СИН. Технические условия».
