| Номер в госреестре | 92904-24 |
| Наименование СИ | Модули аналогового ввода |
| Обозначение типа СИ | МВ210-102 |
| Изготовитель | Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), г. Москва; Общество с ограниченной ответственностью "Завод № 423" (ООО "Завод № 423"), Тульская |
| Год регистрации | 2024 |
| Срок свидетельства | 15.08.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули аналогового ввода МВ210-102 (далее - модули) предназначены для измерений напряжения и силы постоянного тока и преобразований измеренных значений в цифровой сигнал.
Принцип действия модулей основан на преобразовании входных сигналов, получаемых от первичных преобразователей в цифровую форму с помощью аналого-цифрового преобразователя и последующей их передачи по цифровому интерфейсу (Ethernet).
Конструктивно модули выполнены в пластмассовом корпусе для крепления на DIN-рейку. На лицевой панели модулей размещены элементы индикации и поле для нанесения IP-адреса модуля. Под крышкой лицевой панели модулей расположены клеммы для подключения к первичным преобразователям (восемь измерительных каналов), сервисная кнопка и microUSB-разъем. На верхней панели модулей расположены разъем для подключения питания и разъемы интерфейса Ethernet.
Заводской номер в виде цифрового кода наносится на корпус модулей типографским методом, методом гравировки или другим методом.
Конструкция модулей не требует дополнительной защиты от вмешательств, которые могут привести к искажению результатов измерений.

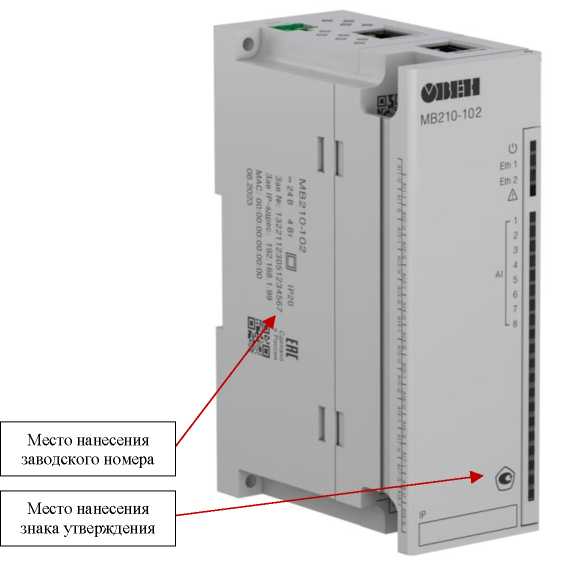

Общий вид модулей с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Пломбирование мест настройки (регулировки) модулей не предусмотрено.
Знак поверки на модули в обязательном порядке не наносится.

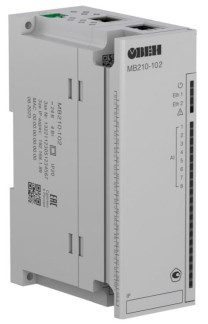

Рисунок 1 - Общий вид модулей
Модули имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции измерений и преобразований.
Встроенное ПО подразделяется на метрологически значимую и метрологически незначимую части.
Метрологические характеристики модулей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 1.х.х |
| Цифровой идентификатор ПО | - |
| Примечание - х.х - номер версии метрологически незначимой части встроенного ПО, «х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Измеряемый параметр | Диапазон измерений/ преобразований | Входной цифровой фильтр | Пределы допускаемой приведенной (к диапазону измерений/ преобразований1) основной погрешности измерений/ преобразований, % | Пределы допускаемой приведённой (к диапазону измерений/ преобразований) дополнительной погрешности измерений/ преобразований при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур, % |
| Напряжение постоянного тока | от 0 до 1 В | 1 | ±0,5 | ±0,075 |
| со 2 по 5 | ±0,25 | |||
| от 0 до 10 В | с 1 по 5 | ±0,25 | ±0,03 | |
| Сила постоянного тока | от 0 до 5 мА | с 1 по 5 | ±0,5 | ±0,075 |
| от 0 до 20 мА | с 1 по 5 | ±0,25 | ±0,075 | |
| от 4 до 20 мА | с 1 по 5 | ±0,25 | ±0,075 |
Примечание - 1 - диапазон измерений/преобразований - модуль алгебраической разницы
между значениями верхнего и нижнего пределов измерений/преобразований.
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Цифровой интерфейс | RS-485 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха без конденсации, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха без конденсации, % - атмосферное давление, кПа | от -40 до +55 от 10 до 95 от 84,0 до 106,7 |
| Габаритные размеры, мм, не более: - высота без клеммы питания с клеммой питания - ширина - длина | 125 135 43 84 |
| Масса, кг, не более | 0,4 |
| Номинальное значение напряжения питания постоянного тока, В | 24 |
| Средняя наработка на отказ, ч | 100000 |
| Наименование характеристики | Значение |
| Средний срок службы*, лет | 12 |
| Примечание -*- кроме элемента питания часов реального времени | |
наносится на титульный лист паспорта типографским способом и на корпус модуля любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль аналогового ввода | МВ210-102 | 1 шт. |
| Паспорт | КУВФ.426433.012-20ПС | 1 экз. |
| Руководство по эксплуатации | КУВФ.426433.012-20 РЭ | 1 экз. |
| Кабель патч-корд UTP 5е 150 мм | - | 1 шт. |
| Клемма питания 2EGTK-5-02P-14 | - | 1 шт. |
| Заглушка для разъема Ethernet | - | 1 шт. |
приведены в разделе «Использование по назначению» руководства по эксплуатации КУВФ.426433.012-20 РЭ.
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.70-043-46526536-2023 «Модули аналогового ввода МВ210-102. Технические условия».
| Зарегистрировано поверок | 4861 |
| Поверителей | 3 |
| Актуальность данных | 23.10.2025 |
