pH-метры МЕГЕОН, 92897-24

Назначение

рН-метры МЕГЕОН (далее - рН-метры) предназначены для кратковременного точечного измерения показателя активности ионов водорода (рН) и температуры жидких и полужидких растворов.

Описание

Принцип работы рН-метров основан на регистрации электрического сигнала, поступающего с электрода, и преобразовании его в цифровой код, соответствующий результатам измерений. Результаты измерений отображаются на LCD-дисплее.

Принцип действия канала измерения рН основан на определении потенциала, который зависит от концентрации ионов водорода в растворе.

Принцип действия канала измерения температуры основан на зависимости электрического сопротивления датчика от измеряемой температуры.

рН-метры выпускаются в трех модификациях, отличающихся между собой метрологическими характеристиками, габаритными размерами, конструкцией зонда: рН-метры МЕГЕОН 17220, рН-метры МЕГЕОН 17221, рН-метры МЕГЕОН 17222.

рН-метры конструктивно состоят из:

- первичных измерительных преобразователей: зонды с датчиками рН и температуры с защитным колпачком;

- вторичных преобразователей - микропроцессорных блоков, вмонтированных во влагозащитный пластиковый корпус со встроенным LCD-дисплеем и кнопками управления. На задней части корпуса расположен батарейный отсек, в нижней части - разъем для крепления зонда с датчиками. рН-метр МЕГЕОН 17222, в отличии от двух других модификаций, оснащен стреловидной насадкой для полужидких продуктов.

На задней стенке вторичного преобразователя расположена маркировочная табличка, которая содержит следующую информацию:

- наименование модификации рН-метра;

- обозначение изготовителя;

- заводской номер, состоящий из цифр;

- знак утверждения типа.

Информация наносится на маркировочную табличку штемпелеванием. Пример маркировочной таблички и пломбирования приведен на рисунке 4.

Нанесение знака поверки на рН-метры не предусмотрено.

Пломбирование от несанкционированного доступа предусмотрено отдельной наклейкой-пломбой в батарейном отсеке прибора. Общий вид рН-метров приведен на рисунках 1-3.

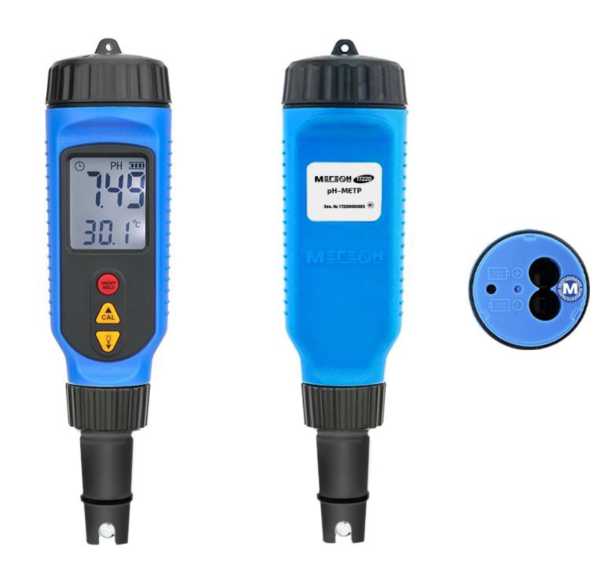

Рисунок 1 - Общий вид рН-метров МЕГЕОН 17220

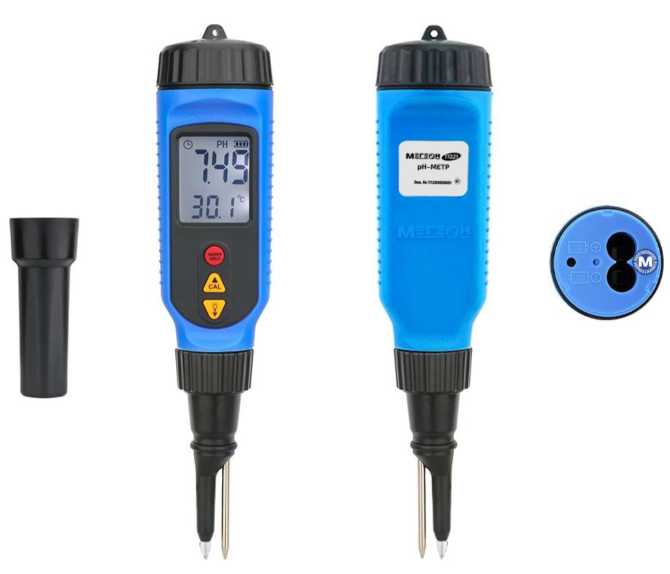

Рисунок 2 - Общий вид рН-метров МЕГЕОН 17221

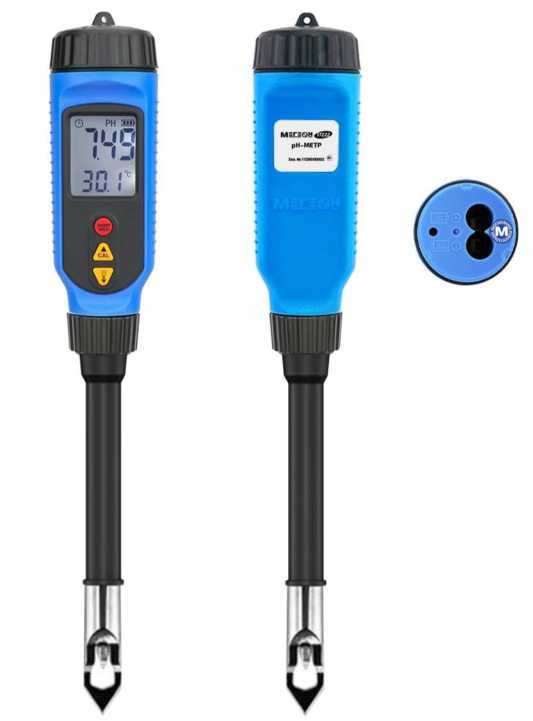

Рисунок 3 - Общий вид рН-метров МЕГЕОН 17222

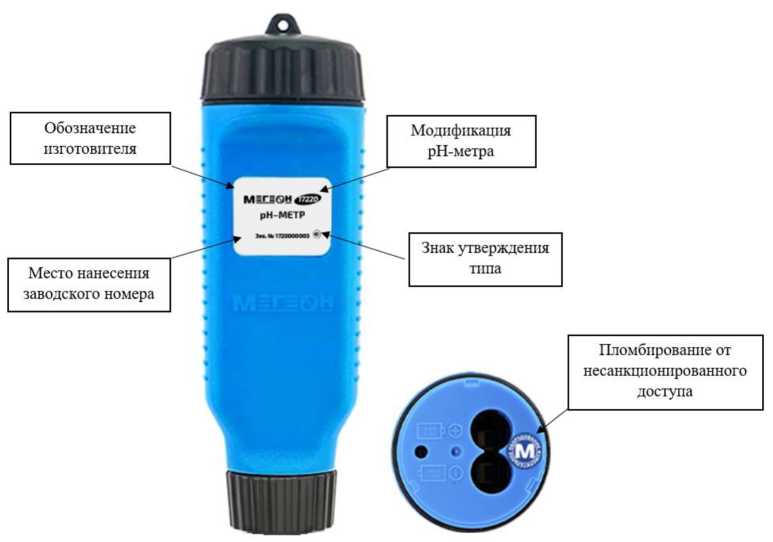

Рисунок 4 - Идентификационная табличка и пломбирование рН-метров

Программное обеспечение

Программное обеспечение (ПО) состоит из внутреннего метрологически значимого ПО.

Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса рН-метра на электронной плате.
