Газоанализаторы Zetron Compact, 92886-24

Назначение

Газоанализаторы Zetron Compact (далее - газоанализаторы) предназначены для измерений объемной доли и массовой концентрации токсичных газов, водорода и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений, открытых пространств промышленных объектов, трубопроводах, воздуховодах, подземных выработках шахт и рудников и подачи предупредительной сигнализации о превышении установленных пороговых значений.

Описание

Принцип измерений газоанализаторов - электрохимический, основан на измерении тока, вырабатываемого в результате электрохимической реакции в присутствии определяемого вещества на рабочем электроде сенсора. Способ отбора пробы - диффузионный.

Газоанализаторы представляют собой автоматические портативные одноканальные приборы непрерывного действия, выполняющие следующие функции:

- измерение объемной доли или массовой концентрации кислорода, водорода или токсичных газов (предельно допустимые концентрации (по СанПиН 1.2.3685-21));

- диффузионный забор пробы воздуха;

- самодиагностика при включении и во время работы;

- автоматическая корректировка нуля при включении;

- подача звуковой, световой и вибросигнализации при превышении концентрации определяемого компонента;

- непрерывная регистрация данных в энергонезависимой памяти архива событий с перезаписью старых событий;

- цифровая индикация содержания определяемого компонента в режиме реального времени на ЖК-дисплее газоанализатора;

- цифровая индикация неисправностей/ошибок работы газоанализатора.

Конструктивно газоанализаторы выполнены в антистатическом пластмассовом корпусе, внутри которого расположены электронный блок, электрохимический сенсор с системой самодиагностики и батарейный отсек с элементом питания 3,6 В. На передней части корпуса расположены окно ЖК-дисплея, окна световой и звуковой сигнализаций и две кнопки управления. Пороги сигнализации регулируемые. На задней части расположен пружинный зажим для крепления на одежде (поставляется в комплекте) и ИК-порт, обеспечивающий обмен данными с персональным компьютером или станцией автоматической калибровки и функциональной проверки газоанализаторов Zetron Compact-BTS.

Газоанализаторы различаются между собой типом применяемого электрохимического сенсора.

Общий вид газоанализаторов представлен на рисунке 1.

Газоанализаторы имеют заводские номера, которые в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся печатным способом на наклейку, закрепленную на задней панели газоанализаторов в месте, указанном на рисунке 2. Идентификационная табличка (рисунок 3) в виде наклейки крепится на заднюю панель газоанализаторов.

Пломбирование газоанализатора и нанесение знака поверки не предусмотрено.

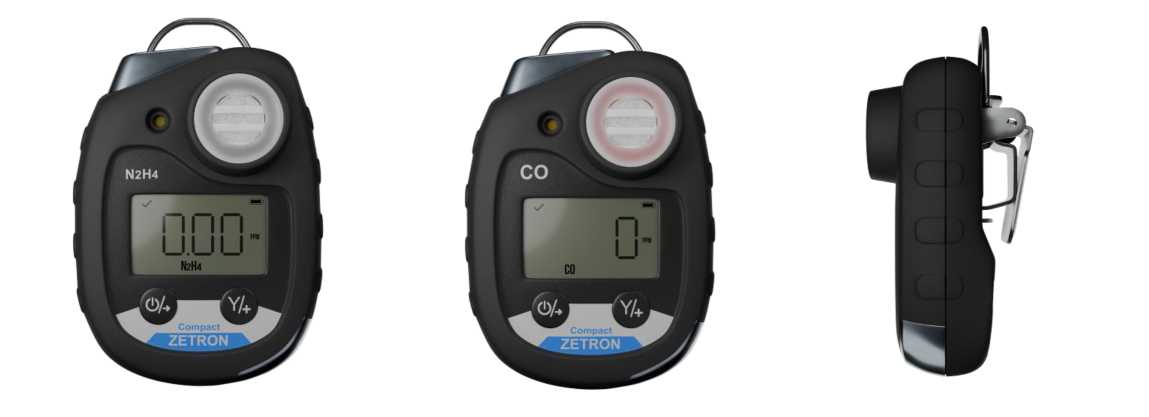

Рисунок 1 - Общий вид газоанализаторов

Место нанесения заводского номера

Рисунок 2 - Место нанесения заводского номера

Газоанализатор Ze t гоп Compact

02. 0-30%VOL.

Q/WX011-2021-RU ГОСТ Р 52350.29.1-2010

Дата изг: 02.08.2023

-40*Csm+5SX-

IP68.

РО EKia I МаХ OEx la НС T4 Ga X TC RU________

ПРОММАШ ТЕСТ

Инжиниринг
