| Номер в госреестре | 92838-24 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ 110-57 У1 |
| Изготовитель | ПО "Запорожтрансформатор", г. Запорожье (изг. в 1981 г.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-57 У1 (далее - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформатора напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание. На основании находится информационная табличка с указанием технических данных трансформатора напряжения.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110-57 У1 с зав. №№ 11957, 12038, 12265, 12032, 12212, 12267.
Заводской номер трансформатора в виде цифрового обозначения наносится ударным способом на информационную табличку на корпусе.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено.

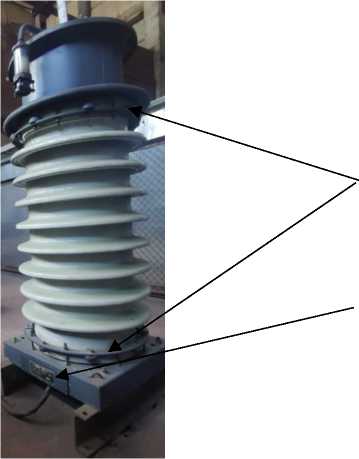

Общий вид трансформаторов напряжения приведен на рисунке 1.

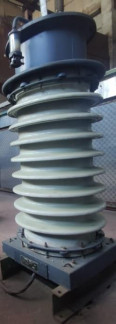

Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформатора напряжения НКФ-110-57 У1 с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Исполнение трансформатора | НКФ-110-57 У1 | ||
| Заводские номера | 11957, 12038, 12265, 12032, 12212, 12267 | ||
| Номинальное первичное напряжение, В | 110000/^3 | ||
| Номинальное вторичное напряжение, В | 100/\3 | ||
| Класс точности по ГОСТ 1983-2015 | 0,5 | 1,0 | 3,0 |
| Номинальная мощность основной вторичной обмотки, В^А | 400 | 600 | 1200 |
| Номинальная частота, Гц | 50 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации по ГОСТ 15150-69: - температура окружающей среды, °C | У1 от -45 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения | НКФ-110-57 У1 | 6 |
| Трансформатор напряжения НКФ-110-57 У1. Паспорт | - | 6 |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/\3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.10.2026 |
