Автоцистерны УЗСТ 6619Н-16, 92836-24

Назначение

Автоцистерны УЗСТ 6619Н-16 (далее - АЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.

Описание

Принцип действия АЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

Конструктивно автоцистерны выполнены в виде горизонтальных резервуаров имеющих в поперечном сечении чемоданообразную форму, установленную на шасси автомобиля. Для гашения гидравлических ударов во время движения, внутри автоцистерны установлены волнорезы.

АЦ выпускаются в модификациях УЗСТ 6619Н-16 (10) (зав.

№№ X8966190HK0DM7171,       X8966190HK0DM7173,       X8966190HK0DM7166,

X8966190HL0DM7178,         X8966190HK0DM7174,         X8966190HL0DM7183,

X8966190HL0DM7182,         X8966190HL0DM7179,         X8966190HK0DM7168,

X8966190HK0DM7170,         X8966190HL0DM7176,         X8966190HK0DM7175,

X8966190HL0DM7181), УЗСТ 6619Н-16 (10,3) (зав. №№  X8966190HL0DM7180,

X8966190HL0DM7177,   X8966190HK0DM7172) и УЗСТ 6619Н-16 (12) (зав.

№№ X8966190HJ0DM7062,        X8966190HJ0DM7108,        X8966190HJ0DM7086,

X8966190HJ0DM7107, X8966190HJ0DM7109, X8966190HJ0DM7063, X8966190HJ0DM7104,

X8966190HJ0DM7106, X8966190HJ0DM7103, X8966190HJ0DM7055, X8966190HJ0DM7067, X8966190HJ0DM7056, X8966190HJ0DM7066, X8966190HJ0DM7057, X8966190HJ0DM7058, X8966190HJ0DM7105, X8966190HJ0DM7065, X8966190HJ0DM7064, X8966190HJ0DM7053, X8966190HJ0DM7061, X8966190HJ0DM7091, X8966190HJ0DM7060, X8966190HJ0DM7090, X8966190HJ0DM7087, X8966190HJ0DM7054, X8966190HJ0DM7089, X8966190HJ0DM7088, X8966190HJ0DM7059), которые отличаются номинальными вместимостями.

Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:

- горловину с указателем уровня, люком и дыхательным клапаном;

- сливной патрубок, оборудованный задвижкой.

На боковых сторонах и сзади АЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на информационных табличках ударным способом и в паспорте типографическим способом.

Общий вид АЦ представлен на рисунке 1.

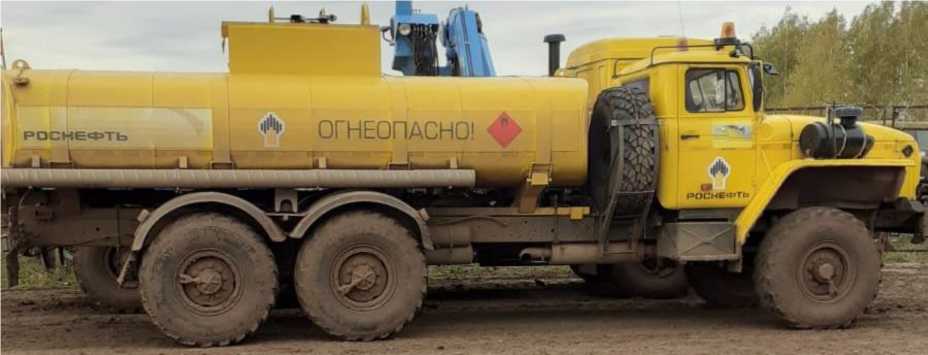

Рисунок 1 - Общий вид АЦ.

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

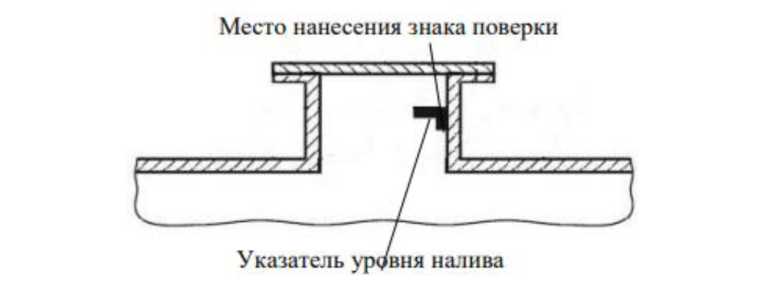

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Технические характеристики

Т а б л и ц а 1 - Метрологические характеристики

Т а б л и ц а 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульные листы паспортов АЦ типографским способом.

Комплектность

Т а б л и ц а 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 «Методика измерений» паспорта.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении

Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
