| Номер в госреестре | 92817-24 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ЗНОЛ.06.4-10 У3 |
| Изготовитель | Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ"), г. Екатеринбург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения ЗНОЛ.06.4-10 У3 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения являются однофазными электромагнитными устройствами с заземляемым выводом «Х» высоковольтной обмотки.
Магнитопровод стержневого типа выполнен из холоднокатаной электротехнической стали, разрезной. Обмотки концентрически расположены на магнитопроводе.
Основная вторичная обмотка предназначена для измерения, учета электроэнергии, дополнительная вторичная обмотка - для питания цепей защиты, автоматики, управления, сигнализации и для контроля изоляции сети.
Обмотки с магнитопроводом залиты изоляционным компаундом, создающим монолитный блок, который обеспечивает электрическую прочность изоляции и защиту обмоток от механических повреждений и проникновения влаги.
В верхней части трансформаторов напряжения расположен высоковольтный вывод «А» первичной обмотки. Выводы вторичных обмоток и заземляемый вывод «Х» расположены в клеммнике на передней торцевой части внизу трансформаторов напряжения. Вторичные обмотки имеют возможность пломбирования контактов.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения ЗНОЛ.06.4-10 У3 зав. № 3325, 3326, 3327, 3328, 3329, 3330.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.

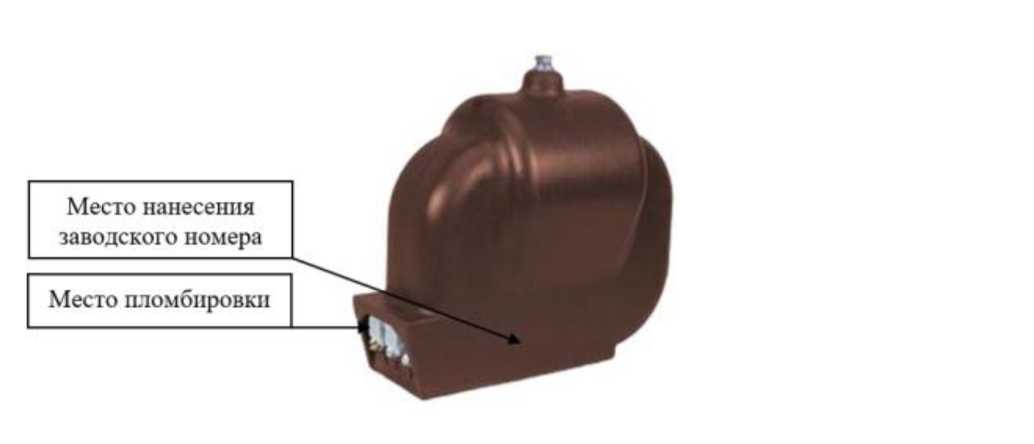

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки и№м, кВ | 10/^3 |
| Номинальное напряжение вторичной обмотки ином, В | 100/^3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, В^А | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | ЗНОЛ.06.4-10 У3 | 1 шт. |
| Паспорт | ЗНОЛ.06.4-10 У3 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 20.10.2026 |
