| Номер в госреестре | 92684-24 |
| Наименование СИ | Меры моделей дефектов |
| Обозначение типа СИ | КМО-1 |
| Изготовитель | Общество с ограниченной ответственностью "Октанта" (ООО "Октанта"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 19.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры моделей дефектов КМО-1 (далее по тексту - меры) предназначены для воспроизведения значений диаметров дефектов типа «сквозное сверление» и «плоскодонное сверление» и толщины в зоне расположения дефектов и используются для поверки и настройки комплексов для внутритрубной диагностики.
Принцип действия мер основан на воспроизведении заданных значений диаметров дефектов типа «сквозное сверление» и «плоскодонное сверление» и толщины в зоне расположения дефектов (остаточной толщины).
Конструктивно мера представляет собой четыре секции из отрезков стальных труб, сваренных встык. Три секции имитируют участок трубопровода с коррозионными повреждениями, путем нанесения на каждую секцию искусственных дефектов в виде сквозных и плоскодонных сверлений. Четвертая секция является технической и не имеет искусственных дефектов.
Заводской номер в буквенно-цифровом формате наносится на поверхность меры при помощи краски. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование мер не предусмотрено.
Общий вид меры представлен на рисунке 1.
Схема расположения дефектов на мерах представлена на рисунках 2-4.
Место нанесения заводского номера
Рисунок 1 - Общий вид меры
Секция 1
Секция 1 толщина Н=14мм
| 1 | 5 сквозное к....................... | : 10x7 * | ■ 20x7 _______А............. | : 30x7 _______А._____________________ | ||||
| 5 | — | 9 | 13 | г | ||||
| 6 сквозное | 10x5,6 | 20 х 5,6 ............ | 30 х 5,6 к..................... | |||||
| 2 | 7 сквозное L....................... | б | 10x4,2 | 10 | 20x4,2 | 14 | 30x4,2 к. | |
| 3 | 7 | 11 | 15 | |||||
| 8 сквозное ........................ | 10x2,8 | ......4 12 | 20 х 2,8 h............ | 30x2,8 к..................... | ||||
| 4 | 8 | 16 | ||||||
| 1___________Z5P____________ | 750 | 500 | 500 | 500 | ||||
Рисунок 2 - Схема расположения дефектов в секции №1 меры
Секция 2
Секция 2 толщина Н=10 мм
Размеры дефектов указаны в формате {диаметр) х глубина плоскодонного отверстия
| 4 сквозное к...................... | 10x5 к.„......... | < | 20x5 | 4 | 30x5 к._........ _. | |||||
| 17 | 21 | 25 | ............. | 29 | ||||||
| 5 сквозное | 10x4 | 20x4 | 30x4 к..................... | |||||||
| 18 | 6 сквозное L...................... | 22 | 10x3 к............ | 26 | ............. 20x3 ............. | 30 | Л | 30x3 к..................... | ||
| 19 | 23 | 27 | 31 | |||||||
| 7 сквозное >....................... | 10x2 ............ | 20x2 ............. | г* | 30x2 к..................... | ||||||
| 20 | 24 | 28 | 32 | |||||||
| | 750 | 750 | 500 | 500 | 500 | | ||||||
Рисунок 3 - Схема расположения дефектов в секции №2 меры
Секция 3
Секция 3 толщина Н=8 мм
| 10x3,2 | 41 |
| 10x2,4 | 42 |
| Юх 1,6 | 43 |
| 20 х 3,2 | 45 |
| 20 х 2,4 | 46 |
| 20 х 1,6 | 47 |

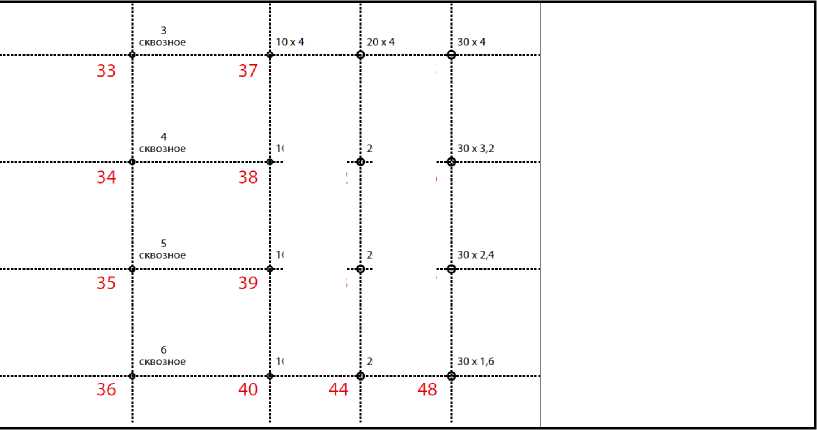

Рисунок 4 — Схема расположения дефектов в секции №3 меры
Отсутствует.
Таблица 1 - Метрологические характеристики для секции №1
| Наименование характеристики | Значение | |
| Номинальное значение толщины стенки трубы и допускаемое отклонение действительного значения толщины стенки трубы от номинального, мм | 14±1,4 | |
| Номинальное значение диаметра дефекта типа «сквозное сверление» и допускаемое отклонение действительного значения диаметра дефекта типа «сквозное сверление» от номинального, мм | 5±0,5 (дефект 1) 6±0,5 (дефект 2) 7±0,5 (дефект 3) 8±0,5 (дефект 4) | |
| Номинальное значение диаметра дефекта типа «плоскодонное сверление» и допускаемое отклонение действительного значения диаметра дефекта типа «плоскодонное сверление» от номинального, мм | 10,0±3,0 20,0±3,0 30,0±3,0 | |
| Номинальное значение толщины в зоне расположения дефектов типа «плоскодонное сверление», мм | ||
| Дефект 5 | 010 | 7±0,5 |
| Дефект 6 | 9±0,5 | |
| Дефект 7 | 10±0,5 | |
| Дефект 9 | 020 | 5,5±0,5 |
| Дефект 10 | 9±0,5 | |
| Дефект 11 | 10±0,5 | |
| Дефект 12 | 11±0,5 | |
| Дефект 13 | 030 | 8±0,5 |
| Дефект 14 | 9±0,5 | |
| Наименование характеристики | Значение | |
| Дефект 15 | 10±0,5 | |
| Дефект 16 | 11,5±0,5 | |
| Пределы допускаемой абсолютной погрешности воспроизведения толщины в зоне расположения дефекта типа «плоскодонное сверление», мм | ±0,5 | |
Таблица 2 - Метрологические характеристики для секции №2
| Наименование характеристики | Значение | |
| Номинальное значение толщины стенки трубы и допускаемое отклонение действительного значения толщины стенки трубы от номинального, мм | 10±1,0 | |
| Номинальное значение диаметра дефекта типа «сквозное сверление» и допускаемое отклонение действительного значения диаметра дефекта типа «сквозное сверление» от номинального, мм | 4±0,5 (дефект 17) 5±0,5 (дефект 18) 6±0,5 (дефект 19) 7±0,5 (дефект 20) | |
| Номинальное значение диаметра дефекта типа «плоскодонное сверление» и допускаемое отклонение действительного значения диаметра дефекта типа «плоскодонное сверление» от номинального, мм | 10,0±3,0 20,0±3,5 30,0±3,0 | |
| Номинальное значение толщины в зоне расположения дефектов типа «плоскодонное сверление», мм | ||
| Дефект 21 | 010 | 5,5±0,5 |
| Дефект 22 | 6±0,5 | |
| Дефект 23 | 7±0,5 | |
| Дефект 24 | 8±0,5 | |
| Дефект 25 | 020 | 5,5±0,5 |
| Дефект 26 | 6±0,5 | |
| Дефект 27 | 7±0,5 | |
| Дефект 28 | 8±0,5 | |
| Дефект 29 | 030 | 5±0,5 |
| Дефект 30 | 6±0,5 | |
| Дефект 31 | 7±0,5 | |
| Дефект 32 | 8±0,5 | |
| Пределы допускаемой абсолютной погрешности воспроизведения толщины в зоне расположения дефекта типа «плоскодонное сверление», мм | ±0,5 | |
Таблица 3 - Метрологические характеристики для секции №3
| Наименование характеристики | Значение | |
| Номинальное значение толщины стенки трубы и допускаемое отклонение действительного значения толщины стенки трубы от номинального, мм | 8±0,8 | |
| Номинальное значение диаметра дефекта типа «сквозное сверление» и допускаемое отклонение действительного значения диаметра дефекта типа «сквозное сверление» от номинального, мм | 3±0,5 (дефект 33) 4±0,5 (дефект 34) 5±0,5 (дефект 35) 6±0,5 (дефект 36) | |
| Номинальное значение диаметра дефекта типа «плоскодонное сверление» и допускаемое отклонение действительного значения диаметра дефекта типа «плоскодонное сверление» от номинального, мм | 10,0±3,0 20,0±3,0 30,0±3,0 | |
| Номинальное значение толщины в зоне расположения дефектов типа «плоскодонное сверление», мм | ||
| Дефект 37 | 010 | 4±0,5 |
| Дефект 38 | 5,5±0,5 | |
| Дефект 39 | 6±0,5 | |
| Дефект 40 | 6,5±0,5 | |
| Дефект 41 | 020 | 4,5±0,5 |
| Дефект 42 | 5±0,5 | |
| Дефект 44 | 6,5±0,5 | |
| Дефект 45 | 030 | 4±0,5 |
| Дефект 46 | 5,5±0,5 | |
| Дефект 47 | 4±0,5 | |
| Пределы допускаемой абсолютной погрешности воспроизведения толщины в зоне расположения дефекта типа «плоскодонное сверление», мм | ±0,5 | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Секция 1 | Секция 2 | Секция 3 | |
| Масса, кг | 2020 | ||
| Габаритные размеры мм, не более - длина - диаметр | 1200 750 | ||
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +30 | ||
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Меры моделей дефектов | КМО-1 | 1 шт. |
| Меры моделей дефектов КМО-1. Паспорт | 302411.001 (КМО-1). ПС | 1 экз. |
приведены в разделе «Методы измерений» Паспорта 302411.001 (КМО-1). ПС.
302411.001 (КМО-1) ТУ. Меры моделей дефектов КМО-1. Технические условия
Локальная поверочная схема
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 10.03.2026 |
