| Номер в госреестре | 92682-24 |
| Наименование СИ | Системы оптические измерительные |
| Обозначение типа СИ | Tube Qualify |
| Изготовитель | XTOP 3D Technology (Xi’an) Co. Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 19.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы оптические измерительные Tube Qualify (далее - системы) предназначены для измерения размеров изогнутых трубопроводов бесконтактным методом.
Принцип действия систем основан на использовании метода фотограмметрии: получении цифровых видеоизображений на микросхеме в камерах, передаче их в компьютер и последующей обработке.
Система состоит из металлического шкафа, внутри которого расположены камеры и стеклянный оптический стол, на котором располагается измеряемая деталь.
Системы выпускаются в трех модификациях Tube Qualify D8, Tube Qualify X10 и Tube Qualify X16. Между собой модификации отличаются внешним видом, диапазонами измерений, количеством камер и точностными характеристиками.
Пломбирование корпуса системы от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, наносится методом лазерной гравировки на маркировочную табличку. Общий вид маркировочной таблички систем представлен на рисунке 1.
Общий вид систем приведен на рисунке 2.
Место нанесения
аводского номера
Рисунок 1 - Общий вид маркировочной таблички системы
TU8€ QUALIFY м
TUBt QUALIFY ХЮ

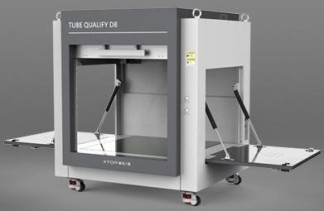

Tube Qualify D8
TubeQualify X10
Место нанесения маркировочной таблички
Tube Qualify X16
Рисунок 2 - Общий вид систем
Программное обеспечение (далее - ПО) Tube Qualify представляет собой ПО для управления системой, сбора, обработки и хранения результатов измерений.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «средний» по Р
50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Tube Qualify |
| Номер версии (идентификационный номер) ПО, не ниже | 9.0.x |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики преобразователей представлены в таблицах 2-4.
Таблица 2 -Метрологические характеристики систем
| Наименование характеристики | Модификация | ||
| Tube Qualify D8 | Tube Qualify X10 | Tube Qualify X16 | |
| Диапазон измеряемых диаметров трубопроводов, мм | от 3 до 50 | от 3 до 100 | от 3 до 220 |
| Диапазон измерений координат точек перегиба трубопроводов, мм по оси Х по оси Y по оси Z | От 0 до 550 От 0 до 400 От 0 до 100 | От 0 до 1200 От 0 до 600 От 0 до 300 | От 0 до 2600 От 0 до 1100 От 0 до 400 |
| Допускаемое среднее квадратическое отклонение координат точек перегиба трубопроводов, мм | 0,1 | 0,1 | 0,1 |
Таблица 3 - Технические характеристики систем
| Наименование характеристики | Модификация | ||
| Tube Qualify D8 | Tube Qualify X10 | Tube Qualify X16 | |
| Количество камер, шт | 8 | 10 | 16 |
| Параметры электрического питания: Напряжение, В | 220±22 | ||
| Частота, Гц | 50 | ||
| Габаритные размеры, мм, не более Длина | 1200 | 2300 | 3300 |
| Ширина | 1200 | 1500 | 2300 |
| Высота | 1500 | 2600 | 2900 |
| Масса, кг, не более | 200 | 1100 | 2100 |
Таблица 4 - Условия эксплуатации систем
| Наименование характеристики | Значение |
| Рабочая область значений температур, °С | От +5 до +40 |
| Нормальная область значений температур, °С | От +18 до +22 |
| Относительная влажность воздуха, %, без конденсата, не более | 90 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации систем оптических измерительных Tube Qualify типографским способом.
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Системы оптические измерительные | Tube Qualify | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
Приведены в разделе 2.3 «Методика измерений линейки Tube Qualify» документа «Системы оптические измерительные Tube Qualify. Руководство по эксплуатации».
Государственная поверочная схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
