| Номер в госреестре | 92624-24 |
| Наименование СИ | Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО "СМАРТС" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Средневолжская межрегиональная ассоциация радиотелекоммуникационных систем" (АО "СМАРТС"), г. Самара |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО «СМАРТС» (далее - система) предназначена для измерений скорости движения транспортных средств (далее ТС), измерений интервалов времени и значений текущего времени, синхронизированных с национальной шкалой времени UTC (SU), определения координат нахождения ТС в плане.
Принцип работы системы основан на методе когерентной рефлектометрии. В оптоволокно посылается оптический импульс, который, по мере распространения, производит непрерывное обратное рассеяние. Отраженные сигналы складываются когерентно, сигнал интерференции прямо пропорционален продольным деформациям оптоволокна и приросту коэффициента затухания, возникающим вследствие внешних факторов, например, вибраций. Задавая последовательность оптических импульсов получаем информацию о пространственно-временном распределении сигналов вибрации вдоль оптического волокна.
Функционально система предназначена для автоматизированного обнаружения виброакустических событий вдоль объекта мониторинга - автомобильной дороги, их записи в базу данных и классификации. Система предоставляет пользователю ряд инструментов для анализа дорожной обстановки вдоль объекта мониторинга, визуализации событий и различных статистик на их основе.
Конструктивно система представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и включает в себя следующие уровни:
1-й уровень - уровень распределенного сенсора, включающего в себя оптический кабель (марка кабеля ОКЛм, рабочий диапазон температур от минус 50 до плюс 70), проложенный в обочине автомобильной дороги в линейно-кабельных сооружениях транспортной многоканальной коммуникации (ЛКС ТМК).
2-й уровень - программно-аппаратный комплекс, включающий в себя оборудование когерентных рефлектометров, каналообразующее оборудование (коммутаторы), серверное оборудование и программное обеспечение.
Заводской номер наносится методом печати на наклейку, расположенную на лицевой панели серверного шкафа. Формат нанесения заводского номера цифровой.
Знак поверки на систему не наносится.
К средству измерения данного типа относится система автоматизированная информационная акустического мониторинга автодорог Самарской области АО «СМАРТС» зав. № 001.

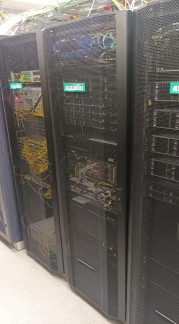

Общий вид серверного шкафа, места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа и заводского номера системы показаны на рисунке 1.
Место нанесения знака утверждения типа и заводского номера системы
Место пломбировки от несанкционированного доступа
Рисунок 1 - Общий вид серверного шкафа, места пломбировки от несанкционированного
доступа и места нанесения знака утверждения типа и заводского номера системы
Схема расположения распределенного сенсора системы вдоль автомобильных дорог показана на рисунке 2.
Рисунок 2 - Схема расположения распределенного сенсора системы и узлов связи
Для обеспечения функционирования системы и решения измерительных задач применяется ПО «Автоматизированная информационная система акустического мониторинга». Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Автоматизированная информационная система акустического мониторинга |
| Номер версии (идентификационный номер ПО) | не ниже 0.48.1 |
| Цифровой идентификатор ПО |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений интервалов времени, с | от 5 до 86400 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | ±3 |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени системы с национальной шкалой времени UTC(SU), с | ±2 |
| Диапазон измерений скорости движения транспортных средств, км/ч | от 3 до 300 |
| Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч | ±3 |
| Допускаемые доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат транспортного средства в плане*, м | ±10 |
| где * - метрологическая характеристика определена по сигналам от спутников GPS и ГЛОНАСС, принимаемых одновременно, при значениях PDOP < 3 | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Время непрерывной работы в сутки, с | 86400 |
| Условия эксплуатации, температура окружающей среды для оборудования 2-го уровня, °С: | от +15 до +35 |
наносится методом печати на наклейку на лицевой панели серверного шкафа, титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность системы
| Наименование | Обозначение | Количество |
| Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО «СМАРТС» в составе: -оптический кабель | ОКЛм | 229259 м |
| -оборудование когерентных рефлектометров | Регистраторы первичных сигналов | 4 шт. |
| -комплект серверного оборудования | Сервер хранения БД, сервер управления БД | 1 шт. |
| -сервер точного времени | УКУС-ПИ 02ДМ | 1 шт. |
| Руководство по эксплуатации | 26.20.30-001-11001379-2022 РЭ | 1 экз. |
| Паспорт | 26.20.30-001-11001379-2022 ПС | 1 экз. |
| Методика поверки | 1 экз. |
изложены в разделе 9 документа «Основные характеристики АИС АМ» документа 26.20.30-001-11001379-2022 ПС «Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО «СМАРТС». Паспорт»
Постановление Правительства от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пп. 12.1.3, 12.42.1, 12.42.2, 12.43);
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 28 декабря 2023 г. № 2821 «Об утверждении
Государственной поверочной схемы для координатно-временных средств измерений»;
ТУ 26.20.30-001-11001379-2022 «Система автоматизированная информационная акустического мониторинга автодорог Самарской области АО «СМАРТС». Технические условия».
