| Номер в госреестре | 92594-24 |
| Наименование СИ | Датчики уровня масла |
| Обозначение типа СИ | YZF3 |
| Изготовитель | SHENYANG KEQI ELECTRICAL EQUIPMENT CO., LTD., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 08.07.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня масла YZF3 (далее - датчики) предназначены для измерений уровня жидких сред (масла) в резервуарах или технологических аппаратах.
Принцип действия датчика основан на измерении уровня с помощью поплавка, закрепленного на поворотном стержне, который перемещается при изменении уровня в резервуаре.
Датчик состоит из:
- поворотного стержня с поплавком;
- промежуточного стержня;
- индикаторного блока с магнитной муфтой;
- концевыми магнитными переключателями.
Поплавок на стержне через зубчатый редуктор передает сигнал на магнитную муфту, разделенную герметичной стенкой, которая вращает стрелку отсчетного устройства.
При повышении уровня выше или ниже допустимого значения в датчике предусмотрены два переключателя, замыкающие цепь для передачи аварийного сигнала во внешнюю сеть.
Шкала датчика проградуирована в условных единицах, соответствующих уровню масла.
Внешний вид прибора приведен на рисунках 1 и 2.
Маркировка передней панели выполнена методом печати. На маркировке указана модель прибора и заводской номер, обеспечивающий идентификацию средства измерения, нанесенный методом клеймения. Формат заводского номера - буквенно-цифровой.
Для защиты от несанкционированного доступа на кольцо, крепящее прозрачное окно, наносится наклейка (рисунок 3).
Схема установки датчика в резервуаре приведена на рисунке 4.

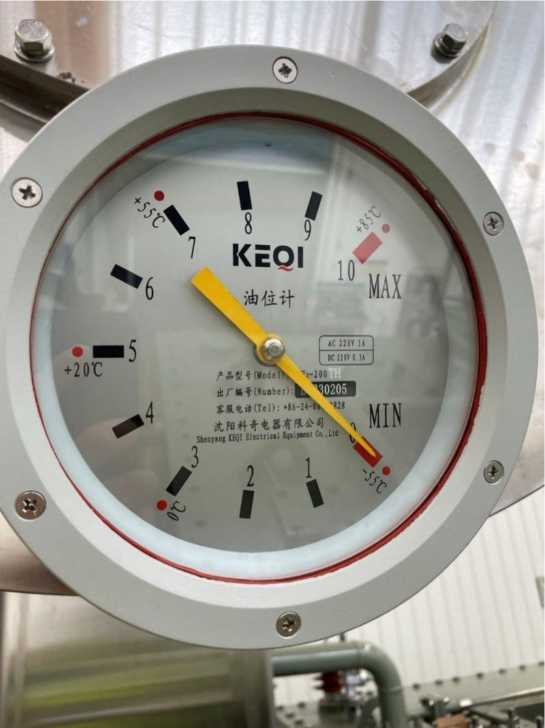

Рисунок 1 - Внешний вид индикаторного блока

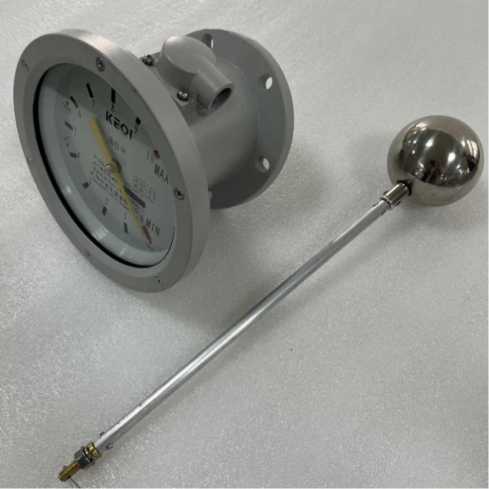

Рисунок 2 - Внешний вид индикаторного блока и поворотного стержня с поплавком
Рисунок 3 - Пломбирование индикаторного блока

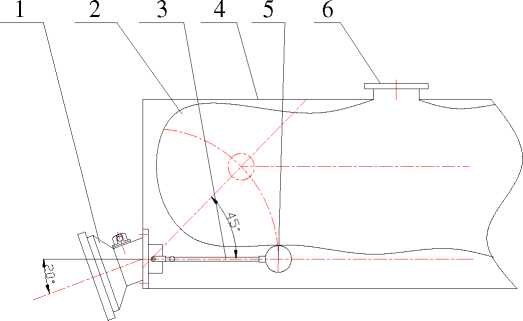

Рисунок 4 - Схема установки датчика в резервуаре
1 - индикаторный блок, 2 - разделительная мембрана, 3 - поворотный стержень, 4 - резервуар хранения, 5 - поплавок, 6, смотровой люк
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений уровня, мм | от 0 до 1600* |
| Пределы допускаемой приведенной погрешности к диапазону измерений уровня жидкости, % | ±2,5 |
| Температура рабочей среды, °С | от -55 до +85 |
| Давление рабочей среды, МПа | до 0,24 |
| Степень защиты по ГОСТ 14254-2015 | IP65 |
| Электропитание, В: - напряжение переменного тока | 220 (+10/-15 %) |
| Масса, кг, не более | 3 |
| Габаритные размеры, мм | 200x200x1600* |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при +25 °C, % | от -55 до +110 до 90 |
| Средний срок службы, лет, не менее | 20 |
| * - в зависимости от длины стержня | |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 2
| Наименование | Обозначение | Кол. |
| Датчики уровня масла | YZF3 | 1 шт. |
| ЗИП | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
изложены в руководстве по эксплуатации РЭ раздел «Введение».
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация изготовителя.
