| Номер в госреестре | 92544-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LMZH-252 |
| Изготовитель | Общество с ограниченной ответственностью "ТУРБОАГРЕГАТ ИНЖИНИРИНГ" (ООО "ТУРБОАГРЕГАТ ИНЖИНИРИНГ"), г. Москва; Производственная площадка: XI’AN XD HIGH VOLTAGE APPARATUS CO., LTD., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 02.07.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LMZH-252 (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из магнитопроводов с намотанными на каждый из них вторичными обмотками, которые залиты эпоксидным компаундом так, что образуется монолитный изоляционный блок, в боковом приливе которого расположены зажимы вторичных обмоток. Трансформаторы относятся к шинным.
Высоковольтная изоляция внутри трансформаторов обеспечивается за счет заполнения элегазом. Рабочее давление внутри трансформаторов контролируется датчиком плотности элегаза. Для обеспечения безопасности при повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.
Трансформаторы идут в составе модулей и предназначены для установки в комплектные распределительные устройства элегазовые (далее - КРУЭ) внутренней и наружной установки и являются комплектующими изделиями.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

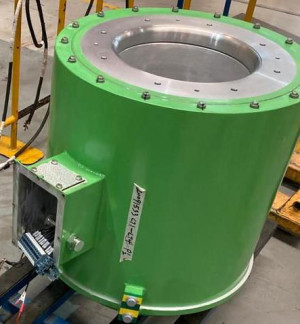

Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

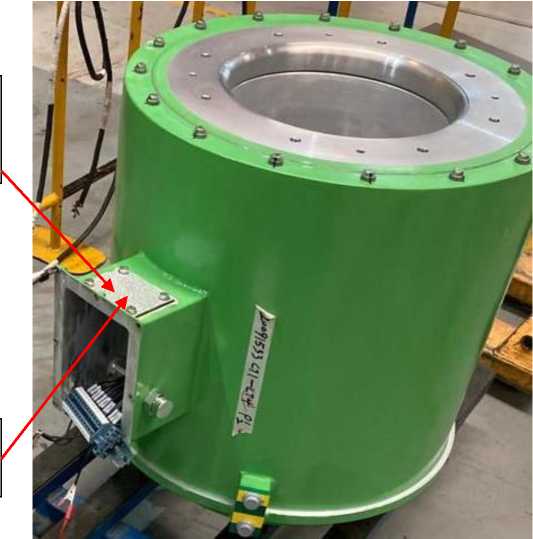

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов с указанием, места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение Uном, кВ | 245 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток 11ном, А | от 2000 до 3000 |
| Номинальный вторичный ток 12ном, А | 1 |
| Количество вторичных обмоток для измерений | до 2 |
| Количество вторичных обмоток для защиты | от 2 до 3 |
| Класс точности вторичных обмоток: - для измерений и учета по ГОСТ 7746-2015 - для защиты по ГОСТ Р МЭК 61869-2-2015 | 0,2; 0,2S 10PR |
| Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | от 10 до 30 |
| Номинальная предельная кратность вторичных обмоток для защиты | 30 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений | 5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 819х680х701 |
| Масса, кг, не более | 170 |
| Рабочие условия измерений: - температура окружающей среды, °С | от +1 до +35 |
| Средняя наработка до отказа, ч | 263000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | LMZH-252 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Методика (методы) измерений» паспорта.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
2651-007-49345236-2023 «Трансформаторы тока LMZH-252. Технические условия».
| Зарегистрировано поверок | 145 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
