Хромато-масс-спектрометр жидкостный LC-TQ 5200, 92525-24

Назначение

Хромато-масс-спектрометр жидкостный LC-TQ 5200 (далее - хромато-масс-спектрометр) предназначен для разделения сложных смесей на компоненты и измерения их содержания в органических и неорганических смесях веществ.

Описание

Принцип действия хромато-масс-спектрометра основан на разделении компонентов анализируемой пробы на колонке в потоке жидкой подвижной фазы и последующем их детектировании масс-спектрометрическим детектором.

Хромато-масс-спектрометр состоит из высокоэффективного жидкостного хроматографа LC 2000 (далее - хроматограф), масс-спектрометрического детектора с тройным квадруполем (далее - масс-спектрометр), механического насоса и генератора азота.

Хроматограф включает в себя автосамплер, термостат для колонок, четырехканальный насос с градиентом на стороне низкого давления с функцией дегазатора, поддон с растворителями. Автосамплер и термостат колонок находятся в одном корпусе. Автосамплер укомплектован двумя поддонами для виал.

Масс-спектрометрический детектор с тройным квадруполем включает в себя источник ионизации, модуль переноса ионов, два квадрупольных масс-фильтра, ячейку соударений, детектор, молекулярный насос.

Для создания ионов газа из жидких образцов используется источник ионов ESI (элек-трораспылительная ионизация). Источник ионов имеет два режима работы: режим положительных ионов и режим отрицательных ионов.

Заряженные ионы из источника ионизации через модуль переноса ионов попадают в первый квадруполь, предназначенный для отделения ионов-предшественников (родительские ионы) по значениям m/z, после чего поступают в соударительную ячейку. В ячейке при столкновении ионов с газом соударения происходит фрагментация и образуются ионы-продукты (дочерние ионы), которые в числе других фрагментов попадают на второй квадруполь и разделяются по значениям m/z. Далее отсеянные дочерние ионы поступают в детектор и происходит регистрация сигналов детектирования.

Механический насос используется для создания вакуума первой ступени, а молекулярный для высокого вакуума.

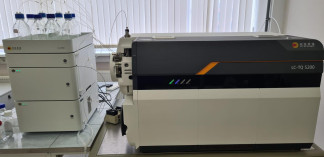

Общий вид хромато-масс-спектрометра представлен на рисунке 1.

Общий вид информационной таблички (шильда) представлен на рисунке 2.

К данному типу средств измерений относится хромато-масс-спектрометр жидкостный LC-TQ 5200, сер. № LCTQ5200PG0035.

Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен лазерным способом на информационную табличку на заднюю панель корпуса масс-спектрометра.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.

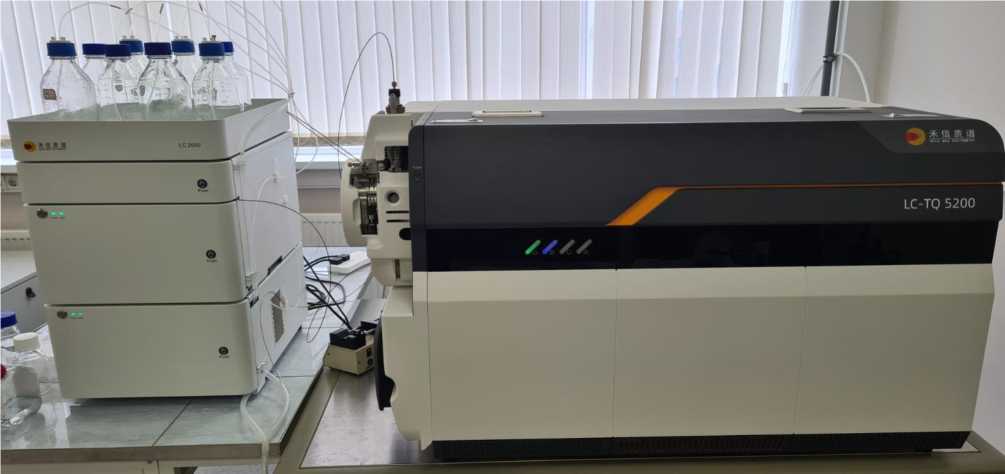

Рисунок 1 - Общий вид хромато-масс-спектрометра жидкостного LC-TQ 5200

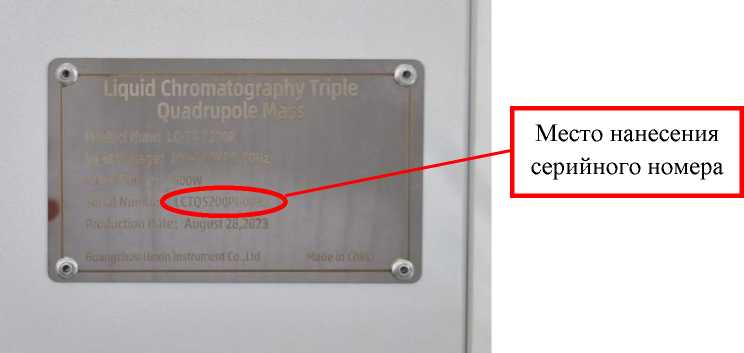

Рисунок 2 - Вид информационной таблички с серийным номером

Программное обеспечение

Хромато-масс-спектрометр оснащен встроенным программным обеспечением (далее -ПО), позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор и обработку экспериментальных данных.
