| Номер в госреестре | 92515-24 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZ9-35Q |
| Изготовитель | JIANGSU COSINE ELECTRIC CO., LTD., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 01.07.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDZ9-35Q (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы - однофазные, индуктивные, не заземляемые, по принципу конструкции - опорные, с литой изоляцией
Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.
Трансформаторы имеют до двух вторичных обмотки, смонтированные на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка снабжена крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Нанесение знака поверки на трансформаторы не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом печати на табличку в месте, указанном на рисунке 2.
Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения серийного номера представлены на рисунках 1 и 2.

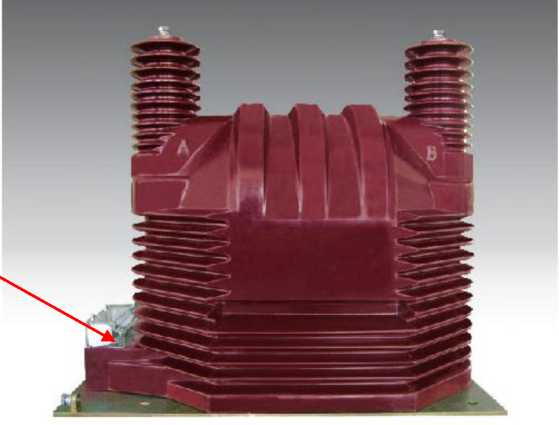

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А)
В

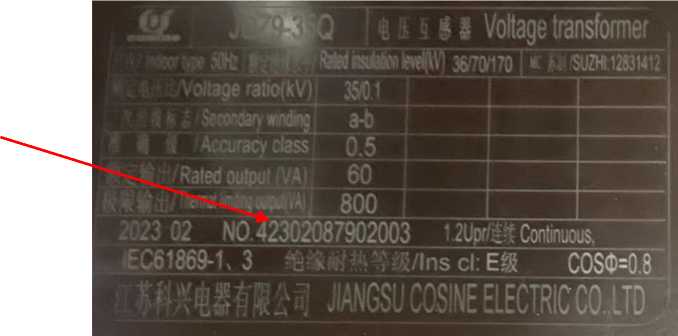

Рисунок 2 - Обозначение места нанесения заводского номера (В)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичных обмоток и^ом, кВ | 35 |
| Значения номинальных напряжений вторичных обмоток и2ном, В | 100 |
| Классы точности вторичных обмоток для измерения по ГОСТ 1983-2015 | 0,2; 0,5; 1,0 |
| Номинальные мощности вторичных обмоток с cosф2 = 0,8 по ГОСТ 19832015, ВА | от 15 до 300 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, оС | от -5 до +40 |
| Габаритные размеры трансформатора (высота х ширина х длина), мм, не более | 552 х 282 х 497 |
| Масса, кг, не более | 98 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 30 262800 |
Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения | JDZ9-35Q | 1 |
| Паспорт | 1 |
Приведены в разделе 1 «Общие сведения» документа «Трансформатор напряжения JDZ9-35Q. Паспорт».
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 7 августа 2023 г. № 1554.
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
