| Номер в госреестре | 92492-24 |
| Наименование СИ | Плиты поверочные гранитные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Русская Инструментальная Компания" (АО "РИК"), г. Ставрополь |
| Год регистрации | 2024 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 2 года - для плит поверочных гранитных, 1 год - для плит поверочных гранитных эталонных |
| Описание типа | скачать |
| Методика поверки | скачать |
Плиты поверочные гранитные (далее - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, а также использования в качестве образца плоской поверхности для установки деталей, высокоточных приборов и средств измерений.
Плиты могут применятся для передачи единицы длины оптическим плоскомерам и гидростатическим уровням 3-го разряда в качестве рабочего эталона 2-го разряда согласно государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 15 марта 2021 года №314.
Принцип измерений отклонений от прямолинейности и плоскостности с помощью плит основан на методе линейных отклонений, где плита является опорной поверхностью.
Плиты изготавливаются в исполнении 3 по ГОСТ 10905-86 - плиты без бортовых захватов, с нормированными допусками перпендикулярности боковых поверхностей к рабочей поверхности и взаимной перпендикулярности боковых поверхностей.
Плиты изготавливаются классов точности 00 и 0 по ГОСТ 10905-86.
Плиты выпускаются следующих размеров: 250*250, 400*400, 630*400, 1000*630, 1600*1000 и 2000*1000 мм.

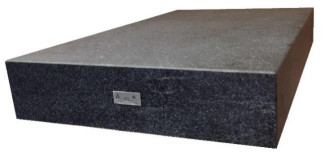

Общий вид плиты поверочной гранитной представлен на рисунке 1.
Пломбирование плит и нанесение знака поверки на средство измерений не предусмотрено.
Пример условного обозначения плиты поверочной гранитной исполнения 3, 00 класса точности, размерами 630*400 мм:
Плита 3 - 00 - 630 х 400 ГОСТ 10905-86
Рисунок 1 - Общий вид плиты поверочной гранитной
Заводской номер в виде цифрового обозначения наносится на маркировочную табличку краской или методом лазерной гравировки и в паспорт типографским способом. Место нанесения заводского номера представлено на рисунке 2.
Маркировочная табличка (тёмного или светлого цвета) крепится на боковую
поверхность плиты.
Место нанесения знака утверждения типа
ПЛИТА 3-0-1600x1000
ГОСТ 10905-86 к № 24940001
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Таблица 1 - Допуск плоскостности рабочих поверхностей плит
| Допуск плоскостности для классов точности, мкм по ГОСТ 10905-86 | ||
| 00 | 0 | |
| Условия определения допуска плоскостности: | 20±3 | 20±4 |
| -температура окружающей среды, °С | ||
| Размеры плит, мм: | ||
| 250x250 | 2 | 4 |
| 400x400 | 3 | 6 |
| 630x400 | 4 | 8 |
| 1000x630 | 5 | 10 |
| 1600x1000 | 6 | 12 |
| 2000x1000 | 8 | 16 |
Таблица 2 - Параметр шероховатости Ra по ГОСТ 2789-73 боковых и рабочих поверхностей
| Наименование характеристик | Значения характеристик |
| Параметр шероховатости Ra по ГОСТ 2789-73 боковых поверхностей, мкм, не более | 2,5 |
| Параметр шероховатости Ra по ГОСТ 2789-73 рабочих поверхностей, мкм, не более | 0,32 |
Таблица 3 - Габаритные размеры и массы плит
| Размеры, мм | Значения характеристик | |
| Габаритные размеры, (ДиШкВ) мм, не более | Масса, кг, не более | |
| 250x250 | 250x250x90 | 14,2 |
| 400x400 | 400x400x110 | 49,5 |
| 630x400 | 630x400x110 | 76,0 |
| 1000x630 | 1000x630x180 | 380,0 |
| 1600x1000 | 1600x1000x250 | 1204,0 |
| 2000x1000 | 2000x1000x250 | 1504,0 |
Таблица 4 - Общие технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации, - температура окружающей среды, °С - относительная влажность воздуха, %, не более - допускаемое измерение температуры в течение 1 часа, °С | от +17 до +23 80 0,5 |
| Полный срок службы, лет, не менее | 5 |
наносится на маркировочную табличку краской или методом лазерной гравировки и типографским способом на титульный лист Паспорта.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Плита | - | 1 шт. |
| Ручки1) | - | 2 шт. |
| Опоры регулируемые2) | - | 3, 5 или 7 шт. |
| Крышка | - | 1 шт. |
| Паспорт | - | 1 экз. |
| 1) для плит размером до 630x400 мм 2) для плит размером свыше 630x400 мм | ||
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта ПЛ-ТК.02.001.ПС «Плита поверочная гранитная ГОСТ 10905-86. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 15 марта 2021 г. № 314 «Об утверждении Государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности»;
ГОСТ 10905-86 «Плита поверочные и разметочные. Технически условия».
