| Номер в госреестре | 92490-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LVQBT-500 |
| Изготовитель | "Shandong Taikai Instrument Transformer Go., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LVQBT-500 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформатора тока LVQBT-500 основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками. Трансформатор может иметь от 1 до 7 вторичных измерительных и/или защитных обмоток. Выводы вторичных обмоток пропущены через опорную трубку и подключены к клеммам контактной коробки на раме основания трансформатора. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава. Высоковольтная изоляция внутри обеспечивается за счет чистого элегаза или элегаза и тетрафторметана.
Заводской номер в виде цифрового или цифро-буквенного обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами и латинскими буквами на табличку технических данных на корпус трансформатора методом лазерной гравировки.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

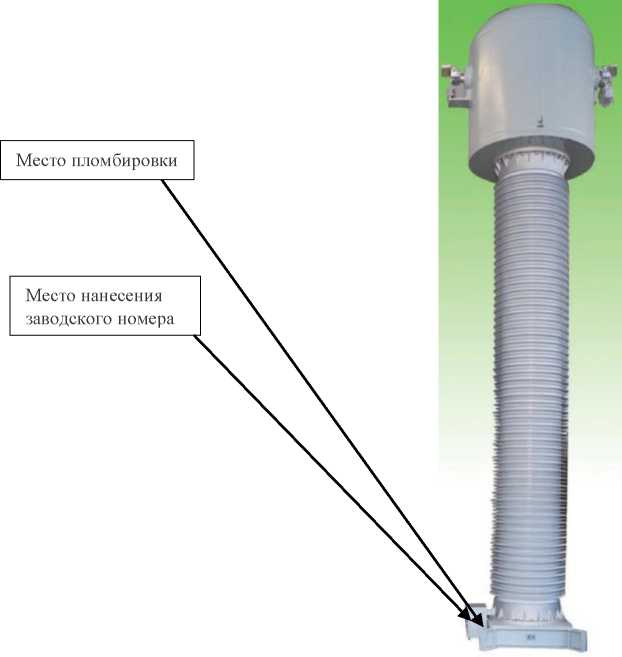

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Рисунок 1 - Общий вид трансформатора тока LVQBT-500 с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 500 |
| Наибольшее рабочее напряжение, кВ | 550 |
| Номинальный первичный ток 11ном, А | от 1250 до 4000 |
| Номинальный вторичный ток Ъном, А | 1, 5 |
| Номинальная частота, Гц | 50 |
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА | от 10 до 60 |
| Класс точности обмоток по ГОСТ 7746-2015 | 0,2S; 0,5S; 0,2; 0,5; 5Р; 10Р |
| Класс точности обмоток по ГОСТ Р МЭК 61869-2-2015 | 10PR |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 10, 15, 20, 25, 30, 35, 40 |
| Номинальный коэффициент безопасности Кбном | 5, 10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 1200 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 2056x1314x6372 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность при комнатной температуре, % | от -50 до +40 95 |
| Средняя наработка до отказа, ч, не менее | 400000 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта и руководства по эксплуатации трансформатора типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | LVQBT-500 | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2.
Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 05.11.2025 |
