| Номер в госреестре | 92486-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LVQB-220 |
| Изготовитель | "Shandong Taikai Instrument Transformer Go., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LVQB-220 (далее - трансформаторы тока) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформатора тока LVQB-220 основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками. Трансформатор может иметь от 1 до 7 вторичных измерительных и/или защитных обмоток. Выводы вторичных обмоток пропущены через опорную трубку и подключены к клеммам контактной коробки на раме основания трансформатора. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава. Высоковольтная изоляция внутри обеспечивается за счет смеси элегаза и азота.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

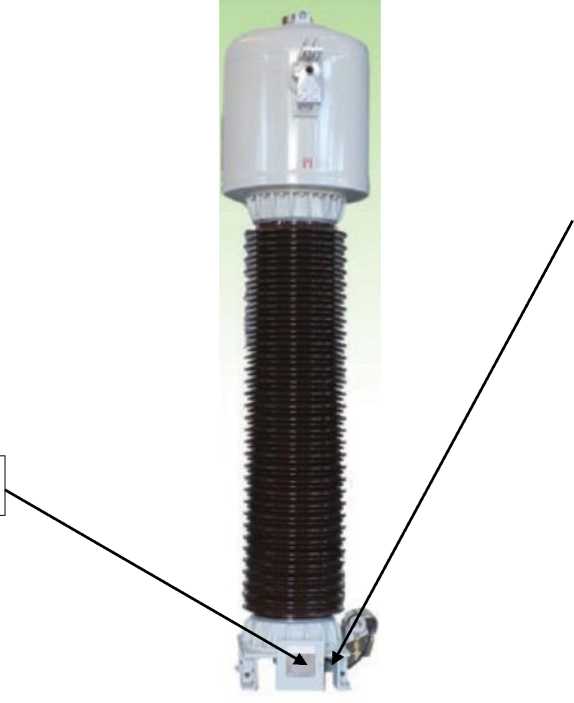

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Место нанесения заводского номера
Место пломбировки
Рисунок 1 - Общий вид трансформатора тока LVQB-220 с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 220 |
| Наибольшее рабочее напряжение, кВ | 252 |
| Номинальный первичный ток 11ном, А | от 100 до 4000 |
| Номинальный вторичный ток Ьном, А | 1; 5 |
| Номинальная частота, Гц | 50 |
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В^А | от 1 до 50 |
| Класс точности по ГОСТ 7746-2015 | 0,2S; 0,5S; 0,2; 0,5; 5Р; 10Р; |
| Класс точности по ГОСТ Р МЭК 61869-2-2015 | 5PR, 10PR |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 10, 15, 20, 25, 30, 35, 40 |
| Номинальный коэффициент безопасности Кбном | 5, 10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 1200 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 1594x700x3679 |
| Условия эксплуатации: - температура окружающей среды, ◦С - относительная влажность при комнатной температуре, % | от -50 до +40 95 |
| Средняя наработка до отказа, ч, не менее | 400000 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | LVQB-220 | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2.
Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 25 |
| Поверителей | 1 |
| Актуальность данных | 19.02.2026 |
