| Номер в госреестре | 92464-24 |
| Наименование СИ | Манометры цифровые Cobetter YK-100B |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Hangzhou Cobetter Filtration Equipment Co.,Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 26.06.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры цифровые Cobetter YK-100B (далее - манометры) предназначены для измерений избыточного давления жидкостей, газов и пара с индикацией результатов измерений на жидкокристаллическом индикаторе (цифровом табло) и передачей результата измерений во внешние измерительные системы или приборы по цифровому интерфейсу RS485.
Манометры применяют для измерений избыточного давления воздуха (или другой газообразной или жидкой среды) для настройки и калибровки интеллектуального тестера целостности Certitest 20, применяемого для испытаний и проверки целостности гидрофобных и гидрофильных мембранных фильтров.
Манометры состоят из чувствительного элемента, первичного преобразователя, корпуса c электронным устройством и жидкокристаллическим индикатором (ЖК экрана) для индикации текущего значения давления с кнопками управления, а также с разъемом для подключения вторичных приборов и (или) систем по цифровому интерфейсу и внешнего источника напряжения постоянного тока для зарядки встроенного литий-ионного аккумулятора.
Принцип действия манометров основан на зависимости величины упругой деформации чувствительного элемента от измеряемого давления.
Чувствительный элемент представляет собой мембрану с диффузионными пьезорезисторами. Измеряемая среда под давлением подается в камеру и воздействует на мембрану чувствительного элемента. Деформация мембраны приводит к изменению электрического сопротивления пьезорезисторов. Электронное устройство преобразует изменение сопротивления пьезорезисторов в цифровой сигнал, поступающий на цифровое табло ЖК экрана.
Корпус и штуцер манометров изготавливаются из нержавеющей стали. Манометры выпускаются в одном исполнении. К процессу манометр может быть подключен с помощью внешней цилиндрической дюймовой резьбы G% или через переходник с помощью муфты Грувлок.

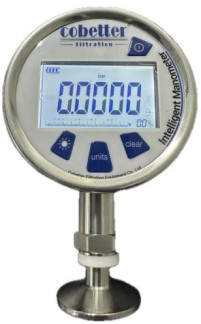

Общий вид приборов представлен на рисунках 1 и 2.

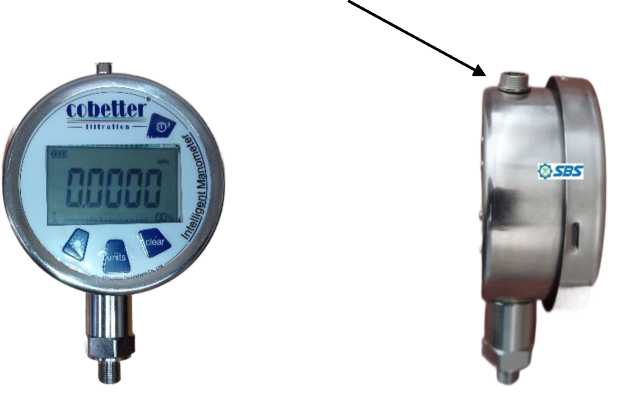

Вилка розетки разъема DS1110-01-4 для подключения внешнего источника питания и интерфейса RS485
Рисунок 1 - Общий вид приборов
Защита от несанкционированного доступа осуществляется механическим опечатыванием- пломбированием путем нанесения на крышку манометра и боковую поверхность корпуса специальной наклейки, которая разрушается при попытке ее удалить и вскрыть корпус. Опломбирование корпуса ограничивает доступ к внутренним элементам конструкции манометра. Схема пломбировки, предотвращающей доступ к элементам конструкции, представлена на рисунке 2.
Рисунок 2 - Схема пломбировки манометров от несанкционированного доступа

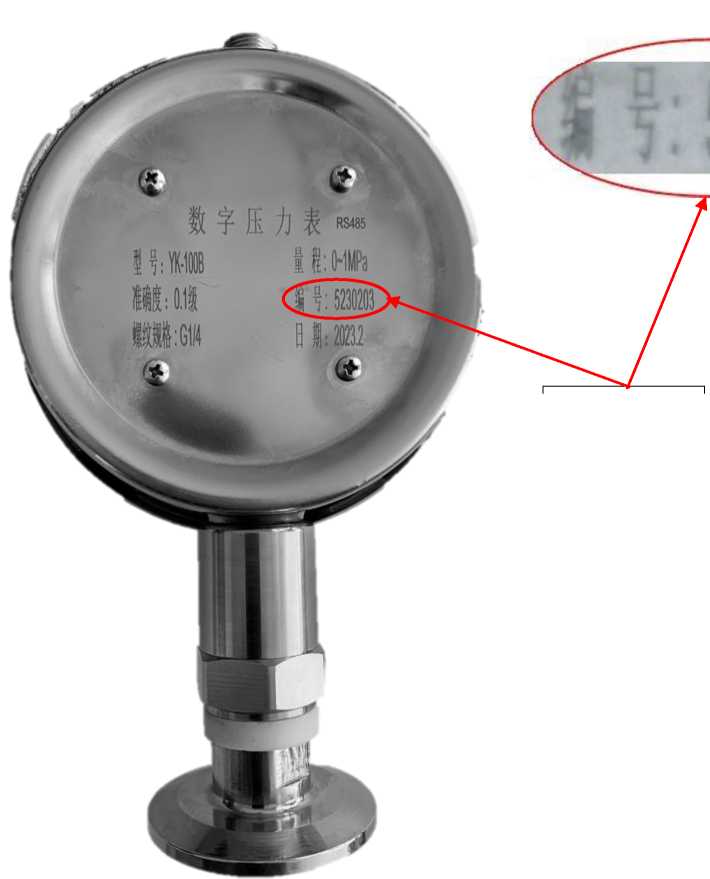

Заводские номера состоят из 7 разрядного цифрового кода из арабских цифр, наносятся на тыльную сторону манометров методом гравировки (рисунок 3).
Место нанесения заводского номера
Рисунок 3 - Места нанесения заводского номера
Нанесения знака утверждения типа средств измерений на корпус манометров не предусмотрено.
Знак поверки манометров наносится на корпус средства измерений в соответствии с рисунком 4.
Место нанесения знака поверки
Рисунок 4 - Места нанесения на корпус манометров знака поверки
Манометры работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики манометров нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО средства измерений
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | YklOOb.hex |
| Номер версии ПО (идентификационный номер) | 1.X* |
| Цифровой идентификатор ПО | - |
| * Х - значения от 0 до 99, не относится к метрологически значимой части ПО. | |
ПО манометров и измерительная информация защищены от преднамеренных изменений механическим опечатыванием. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 -2014.
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений избыточного давления, МПа | от 0 до 1 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений избыточного давления, % | ±0,1 |
| Вариация показаний, % | ±0,1 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Дискретность (единица младшего разряда - е. м. р.) при измерениях, МПа | 0,0001 |
| Габаритные размеры, мм, не более длина, ширина, высота | 112 50 170 |
| Масса, кг, не более | 0,5 |
| Параметры электрического питания - встроенная Li-ion аккумуляторная батарея: - номинальное напряжение, В - напряжение зарядки, В - емкость, А*ч (Вт*ч) - внешний источник напряжения постоянного тока, В | 7,4 8,4 2,6 (19,24) от 7,4 до 24 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от 0 до +40 80 от 84,0 до 106,7 |
наносится на эксплуатационную документацию манометров печатным способом.
в соответствии с таблицей 4.
Таблица 4 - Комплектность
| Наименование изделия или документа | Обозначение | Количество |
| Манометр цифровой | Cobetter YK-100B | 1 шт. |
| Манометр цифровой Cobetter YK-100B. Паспорт | - | 1 экз. |
| Манометры цифровые Cobetter YK-100B. Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Введение» эксплуатационных документов «Манометры цифровые Cobetter
YK-100B. Руководство пользователя».
Государственная поверочная схема для средств измерений избыточного давления
до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;
СП-001.2004. Манометры цифровые CobetterYK-100B. Стандарт предприятия.
