| Номер в госреестре | 92454-24 |
| Наименование СИ | Уши искусственные |
| Обозначение типа СИ | CRYSOUND |
| Изготовитель | HANGZHOU CRYSOUND ELECTRONICS CO., LTD. ("CRYSOUND"), Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 24.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уши искусственные CRYSOUND (далее - CRYSOUND) в комплекте с измерительной аппаратурой предназначены для измерений уровней звукового давления, воспроизводимого аудиометрическими телефонами или слуховыми аппаратами воздушного звукопроведения.
Принцип действия CRYSOUND основан на преобразовании звукового давления в акустической камере связи, в электрические сигналы с последующим измерением с помощью измерительной аппаратуры.
Конструктивно CRYSOUND включают в себя камеру связи акустическую и микрофон измерительный (комбинация капсюля микрофонного конденсаторного и усилителя предварительного).
CRYSOUND выпускаются в следующих модификациях: тип 317, тип 318, тип 319 и тип 711. Модификации отличаются объёмом камеры связи акустической и чувствительностью микрофона измерительного.
Нанесение знака поверки на CRYSOUND не предусмотрено. Пломбирование CRYSOUND не предусмотрено. Серийный номер, идентифицирующий каждый экземпляр, наносится на CRYSOUND методом гравировки в формате цифрового обозначения. Общий вид CRYSOUND и место нанесения серийного номера представлены на рисунках 1-4.

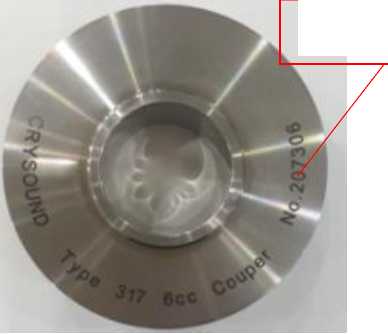

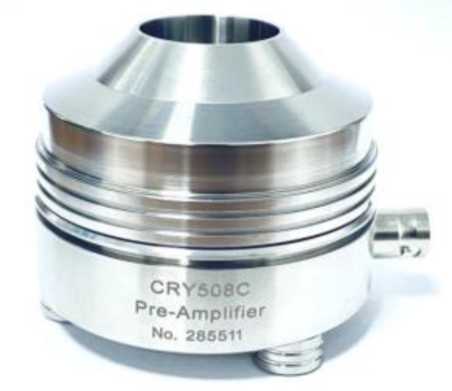

Рисунок 1 - Общий вид CRYSOUND тип 317 и место нанесения серийного номера
Место нанесения серийного номера

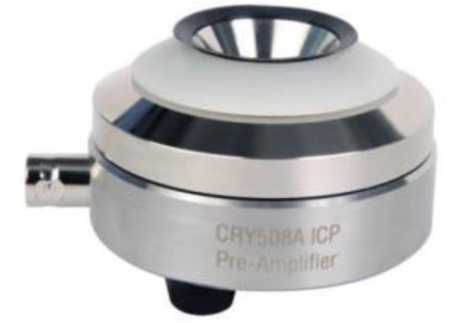

Рисунок 2 - Общий вид CRYSOUND тип 318 и место нанесения серийного номера
Место нанесения серийного номера
Место нанесения серийного номера
Рисунок 3 - Общий вид CRYSOUND тип 319 и место нанесения серийного номера

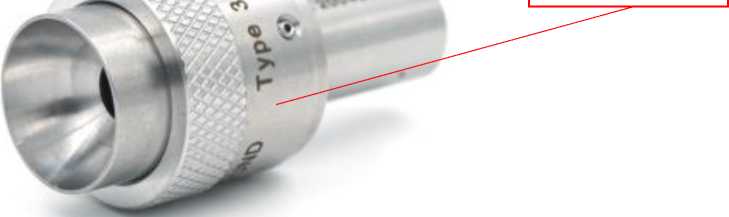

Рисунок 4 - Общий вид CRYSOUND тип 711 и место нанесения
Место нанесения серийного номера
серийного номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для модификации | |||
| тип 317 | тип 318 | тип 319 | тип 711 | |
| Диапазон частот, Гц | от 125 до 8000 | от 100 до 10000 | от 125 до 8000 | от 100 до 10000 |
| Уровень собственных шумов, дБ (исх. 20 мкПа), не более | 24 | 30 | 32 | 32 |
| Номинальный уровень чувствительности на частоте 250 Гц микрофона* из состава уха искусственного, дБ (исх. 1 В/Па) | -26,0±2,0 | -29,0±2,0 | -38,0±2,0 | -38,0±2,0** |
| Пределы допускаемой относительной погрешности измерений уровня звукового давления в камере связи, дБ 100 Гц | ±0,5 | ±0,5 | ±0,5 | ±0,7 |
| 125 Гц | ±0,5 | ±0,5 | ±0,5 | ±0,7 |
| 160 Гц | ±0,5 | ±0,5 | ±0,5 | ±0,7 |
| 200 Гц | ±0,5 | ±0,5 | ±0,5 | ±0,6 |
| 250 Гц | ±0,25 | ±0,25 | ±0,25 | ±0,6 |
| 315 Гц | ±0,5 | ±0,5 | ±0,5 | ±0,6 |
| 400 Гц | ±0,5 | ±0,5 | ±0,5 | ±0,6 |
| 500 Гц | ±0,5 | ±0,5 | ±0,5 | ±0,3 |
| 630 Гц | ±0,5 | ±0,5 | ±0,5 | ±0,6 |
| 800 Гц | ±0,5 | ±0,5 | ±0,5 | ±0,6 |
| 1000 Гц | ±0,5 | ±0,5 | ±0,5 | ±0,7 |
| 1250 Гц | ±0,5 | ±0,5 | ±0,5 | ±0,7 |
| 1600 Гц | ±0,5 | ±0,5 | ±0,5 | ±0,7 |
| 2000 Гц | ±0,5 | ±0,5 | ±0,5 | ±0,8 |
| 2500 Гц | ±0,75 | ±0,5 | ±0,5 | ±0,8 |
| 3150 Гц | ±1,0 | ±0,5 | ±0,5 | ±0,9 |
| 4000 Гц | ±1,25 | ±0,5 | ±0,5 | ±1,0 |
| 5000 Гц | ±1,5 | ±0,75 | ±0,75 | ±1,2 |
| 6300 Гц | ±1,75 | ±1,0 | ±1,0 | ±1,2 |
| 8000 Гц | ±2,0 | ±1,25 | ±1,25 | ±1,7 |
| 10000 Гц | _ | ±1,5 | _ | ±2,2 |
Продолжение таблицы 1
| Наименование характеристики | Значение характеристики для модификации | |||
| тип 317 | тип 318 | тип 319 | тип 711 | |
| Эквивалентный объём капсюля микрофонного из состава уха 3 искусственного, мм3 | 130±30 | _ | _ | _ |
| Эффективный объём, мм3, не более | 5780±130 | _ | 2000±70 | 20 |
| Номинальное акустическое передаточное сопротивление, дБ (исх. 1 МПа^с/м3) | ||||
| 100 Гц | _ | 25,8±1,5 | _ | 44,8±0,7 |
| 125 Гц | _ | 24,4±1,5 | _ | 42,9±0,7 |
| 160 Гц | _ | 23,2±1,5 | _ | 40,8±0,7 |
| 200 Гц | _ | 23,0±1,5 | _ | 39,0±0,6 |
| 250 Гц | _ | 23,5±1,5 | _ | 37,0±0,6 |
| 315 Гц | _ | 22,1±1,5 | _ | 35,0±0,6 |
| 400 Гц | _ | 23,4±1,5 | _ | 33,0±0,6 |
| 500 Гц | _ | 21,4±1,5 | _ | 31,1±0,3 |
| 630 Гц | _ | 19,0±1,5 | _ | 29,2±0,6 |
| 800 Гц | _ | 16,6±1,5 | _ | 27,2±0,6 |
| 1000 Гц | _ | 14,4±1,5 | _ | 26,7±0,7 |
| 1250 Гц | _ | 12,5±1,5 | _ | 26,4±0,7 |
| 1600 Гц | _ | 11,1±1,5 | _ | 25,5±0,7 |
| 2000 Гц | _ | 11,5±1,5 | _ | 24,2±0,8 |
| 2500 Гц | _ | 11,5±1,5 | _ | 23,1±0,8 |
| 3150 Гц | _ | 10,6±1,5 | _ | 22,0±0,9 |
| 4000 Гц | _ | 8,5±1,5 | _ | 21,1±1,0 |
| 5000 Гц | _ | 6,0±1,5 | _ | 20,4±1,2 |
| 6300 Гц | _ | 3,6±1,5 | _ | 20,5±1,2 |
| 8000 Гц | _ | 1,1±1,5 | _ | 20,8±1,7 |
| 10000 Гц | _ | -1,5±1,5 | _ | 23,1±2,2 |
Продолжение таблицы 1
| Наименование характеристики | Значение характеристики для модификации | |||
| тип 317 | тип 318 | тип 319 | тип 711 | |
| Частота первого резонанса внутренней полости, кГц | _ | _ | _ | от 12 до 15 |
| * комбинация капсюля микрофонного конденсаторного и предварительного усилителя * * в комбинации микрофона и камеры связи | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики для модификации | |||
| тип 317 | тип 318 | тип 319 | тип 711 | |
| Параметры электропитания: напряжение постоянного тока, В сила постоянного тока, мА | от 24 до 30 от 2 до 10 | |||
| Габаритные размеры, мм, не более диаметр высота | 61 53* | 61 45* | 25 28 | 24 37 |
| Масса, г, не более | 380* | 480* | 50 | 75 |
| Условия применения: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа фоновый уровень звука, дБС, не более | от +20 до +26 от 30 до 60 от 97 до 103 40 | |||
| * в комбинации с усилителем предварительным | ||||
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность CRYSOUND
| Наименование | Обозначение | Количество | |||
| Камера связи акустическая | тип 317 | тип 318 | тип 319 | тип 711 | 1 шт. |
| Капсюль микрофонный конденсаторный | тип 312* | тип 332 | тип 372 | тип 372 | 1 шт. |
| Усилитель предварительный | CRY5O8C | CRY508A | CRY510 | CRY508A или CRY506 | 1 шт. |
| Руководство по эксплуатации | _ | _ | _ | _ | 1 экз. |
| Паспорт | _ | _ | _ | _ | 1 экз. |
| * с защитной сеткой и кольцевым адаптером | |||||
приведены в разделе 5 «Подготовка к работе и порядок работы» документа «Уши искусственные CRYSOUND. Руководство по эксплуатации».
Приказ Росстандартаот 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
Стандарт предприятия HANGZHOU CRYSOUND ELECTRONICS CO., LTD. «Единые технические и метрологические требования на уши искусственные CRYSOUND».
