| Номер в госреестре | 92433-24 |
| Наименование СИ | Комплексы испытательные |
| Обозначение типа СИ | ИК-02-СНЧ |
| Изготовитель | Закрытое Акционерное Общество "Обнинская Энерготехнологическая Компания" (ЗАО "ОбнинскЭнергоТех"), Калужская область, г. Обнинск |
| Год регистрации | 2024 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы испытательные ИК-02-СНЧ (далее - комплексы) предназначены для воспроизведений и измерений напряжения постоянного тока, измерений силы постоянного тока, а также для генерирования и индикации напряжения косинусно-прямоугольной формы сверхнизкой частоты при испытаниях силовых кабелей, выключателей, трансформаторов, двигателей, изоляторов, высоковольтных вводов и т.п.
Принцип действия комплексов основан на преобразовании напряжения переменного тока 220 В от сети питания в напряжение постоянного тока отрицательной или положительной полярности, а также в напряжение косинусно-прямоугольной формы сверхнизкой частоты в диапазоне напряжений от 3 до 62 кВ.
Комплексы состоят из двух блоков:
- блока высоковольтного БВВ-62;
- блока силового БСА-01 или БС-01 в зависимости от модификации.
Блоки между собой соединяются кабелями.
Комплексы изготавливаются в следующих модификациях ИК-02-СНЧ-В-62 - для стационарной установки в передвижные электротехнические лаборатории и ИК-02-СНЧ-А-62 -для автономного использования в виде переносного варианта.
Блок высоковольтный БВВ-62 (далее - блок БВВ-62) конструктивно выполнен в прямоугольном металлическом корпусе. На боковых стенках корпуса блока БВВ-62 имеются ручки, предназначенные для его переноски, и размещены жалюзи для вентиляции. На задней стенке блока БВВ-62 расположены разъемы для подключения блока силового, болт заземления, вывод воспроизводимого напряжения и органы индикации режимов работы. На передней стенке блока БВВ-62 указано его название и товарный знак изготовителя. Блоки БВВ-62 разных комплексов являются взаимозаменяемыми и не требуют специальной подготовки.
Блок силовой БСА-01 (для модификации ИК-02-СНЧ-А-62) помещен в защитный пластиковый кейс с ручками на боковых стенках. Все органы управления и индикации размещены на передней панели, а разъемы для подключения - на задней. В транспортном положении передняя и задняя панели закрываются пластиковыми крышками кейса для защиты.
Блок силовой БС-01 (для модификации ИК-02-СНЧ-В-62) помещен в прямоугольный металлический корпус с ручками на передней панели, и предназначен для стационарной установки в передвижную электротехническую лабораторию. Блок силовой БС-01 конструктивно отличается от блока силового БСА-01, корпусом и отсутствием органов управления и индикации. Функции управления и индикация вынесены на центральный блок управление ЦБУ электротехнической лаборатории. Связь между БС-01 и ЦБУ осуществляется по оптоволоконному каналу связи.
На передней панели БС-01 размещены тумблер включения электрического питания, разъем USB, название блока и товарный знак предприятия, а на задней панели разъемы для подключения к блоку БВВ-62 и болт заземления.
Комплексы являются регулируемыми высоковольтными источниками напряжения с ограничением тока короткого замыкания и встроенными измерителями напряжения и силы тока.
Измерение напряжения производится с помощью встроенного в блок высоковольтный емкостно-омического делителя напряжения. Измерение силы тока производится с помощью датчика тока, расположенного в блоке высоковольтном.
На задней панели блока высоковольтного и задней панели блока силового имеются таблички с названием блока и техническими данными, на которых напечатан заводской номер типографским способом виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр.
Нанесение знака поверки на комплексы не предусмотрено.
Комплексы пломбируются от несанкционированного доступа нанесением наклеек и пломбировочных чашек. Пломбировочные чашки устанавливаются на блок силовой под средний винт в верхнем ряду на задней панели со стороны разъемов, под винт справа в нижнем ряду на передней панели, на блок высоковольтный под винт на верхней крышке с права относительно передней панели и под средний винт в нижнем ряду планки с разъемами на задней стенке.
Пломбировочная лента устанавливается только на блок силовой БС-01 с внутренней стороны между передней панелью и верхней крышкой.
Общий вид средства измерений, места нанесения заводского номера (А), обозначение мест пломбировки от несанкционированного доступа (Б) и обозначения места нанесения знака утверждения типа (В) приведено на рисунках с 1 по 4.

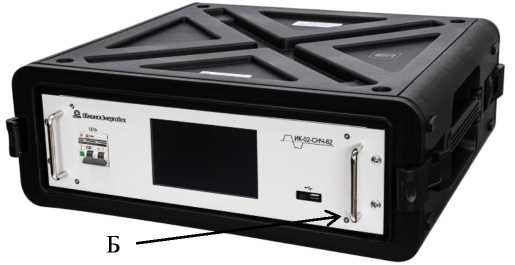

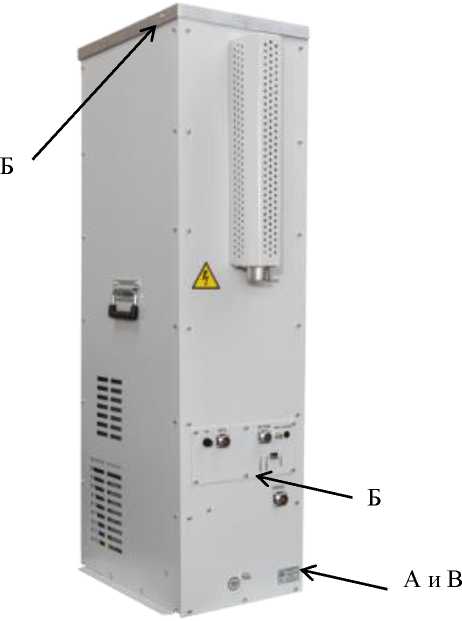

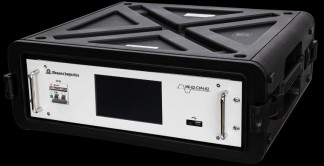

Рисунок 1 - Общий вид модификации ИК-02-СНЧ-А-62
Рисунок 2 - Блок силовой БСА-01 (вид сзади)
На рисунках 1 и 2 на блоке БСА-01 защитные транспортировочные крышки передней и задней панели не показаны.
Рисунок 3 - Общий вид модификации ИК-02-СНЧ-В-62
А и В
Б

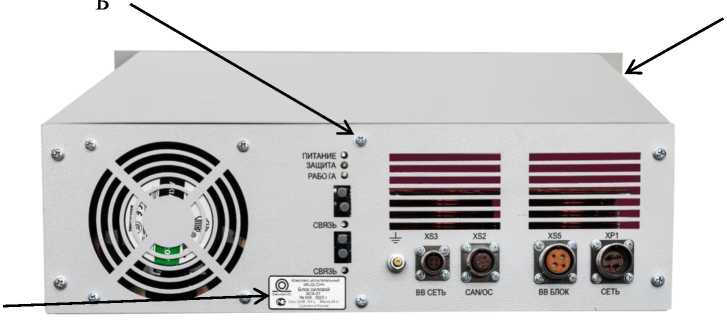

Рисунок 4 - Блок силовой БС-01 (вид сзади)
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Плата 0190 SENJA_V1 | |
| Идентификационные данные ПО | senja.bin |
| Версия ПО | не ниже 2.4.2 |
| Цифровой идентификатор ПО | - |
| Плата 0137 MAR V1 | |
| Идентификационные данные ПО | mar_cn4.bin |
| Версия ПО | не ниже 2.4.2 |
| Цифровой идентификатор ПО | - |
| Плата 0190 ENCH_V2 | |
| Идентификационные данные ПО | ench.bin |
| Версия ПО | не ниже 2.4.2 |
| Цифровой идентификатор ПО | - |
| Плата 0192_UPC_V2 * | |
| Идентификационные данные ПО | ucp_cn4.bin |
| Версия ПО | не ниже 2.4.2 |
| Цифровой идентификатор ПО | - |
| * Примечание: плата 0192_UPC_V2 входит в состав только модификации ИК-02-СНЧ-А-62 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны воспроизведений и измерений напряжения постоянного тока отрицательной и положительной полярности, кВ | от 3 до 62 |
| Пределы допускаемой, приведенной к пределу измерений, погрешности воспроизведений и измерений напряжения постоянного тока отрицательной и положительной полярности, % | ±3,0 |
| Диапазоны измерений силы постоянного тока отрицательной и положительной полярности, мА | от 0,1 до 5 от 1 до 100 |
| Пределы допускаемой, приведенной к пределу измерений, погрешности измерений силы постоянного тока отрицательной и положительной полярности, % | ±3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжения переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | от 49,5 до 50,5 |
| Условия применения: - температура окружающей среды, °С | от -30 до +40 |
| - относительная влажность при +20 °С, %, не более | до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры (ширина х длина х высота), мм, не более | |
| - блока силового БСА-01 | 590 х 620 х 210 |
| - блока силового БС-01 | 485 х 475 х 135 |
| - блока высоковольтного БВВ-62 | 340 х 550 х 1170 |
| Масса, кг, не более - блока силового БСА-01 | 28,0 |
| - блока силового БС-01 | 17,5 |
| - блока высоковольтного БВВ-62 | 60,0 |
| Время установления рабочего режима, с, не более | 30 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 6000 |
наносится на информационную табличку и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| ИК- | 02-СНЧ-А-62 | |
| Блок силовой БСА-01 | - | 1 |
| Блок высоковольтный БВВ-62 | - | 1 |
| Жгут1 (Сеть) | Э.НЛ.0190.05 | 1 |
| Жгут 6 | Э.НЛ.0190.06 | 1 |
| Жгут CAN | Э.НЛ.0190.07 | 1 |
| Кабель сетевой | ЭНЛ.0192.01.08 | 1 |
| Кабель ВВ | Э.НЛ.0190.02.11 | 1 |
| Кабель USB | - | 1 |
| Флешь накопитель с ПО | - | 1 |
| Руководство по эксплуатации и паспорт | Э.НЛ.0198 РЭ | 1 |
| ИК-02-СНЧ-В-62 | ||
| Блок силовой БС-01 | - | 1 |
| Блок высоковольтный БВВ-62 | - | 1 |
| Жгут 1 (Сеть) | Э.НЛ.0190.05 | 2 |
| Жгут 6 | Э.НЛ.0190.06 | 2 |
| Кабель ОВК-1 | - | 1 |
| Жгут CAN | Э.НЛ.0190.07 | 2 |
| Кабель сетевой | ЭНЛ.0192.01.08 | 2 |
| Кабель ВВ | Э.НЛ.0190.02.11 | 1 |
| Кабель USB | - | 1 |
| Флешь накопитель с ПО | - | 1 |
| Руководство по эксплуатации и паспорт | Э.НЛ.0198 РЭ | 1 |
приведены в разделе 7 «Использование по назначению» документа Э.НЛ.0198 РЭ «Комплексы испытательные ИК-02-СНЧ. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Э.НЛ.0198 ТУ «Комплексы испытательные ИК-02-СНЧ. Технические условия».
