| Номер в госреестре | 92429-24 |
| Наименование СИ | Резервуар горизонтальный цилиндрический двустенный подземный |
| Обозначение типа СИ | РГЦ10 |
| Изготовитель | Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный цилиндрический двустенный подземный РГЦ10 (далее - резервуар) предназначен для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.
Конструктивно резервуар представляет собой горизонтально расположенный односекционный двустенный стальной цилиндрический сосуд с коническими днищами.
К настоящему типу средств измерений относится резервуар горизонтальный цилиндрический двустенный подземный РГЦ10 с заводским номером 22.9919.0002.1.
Резервуар расположен на территории объекта «Отделение Павло-Федоровка, пос. Павло-Федоровка (Приморский край)», Приморский край, п. Павло-Федоровка, ул. Полевая.
Заводской номер в виде арабских цифр, разделенных символом «.», наносится методом металлофото на табличку, расположенную на корпусе резервуара в колодце.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.

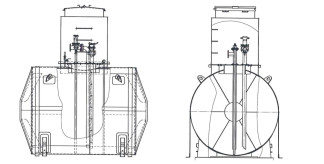

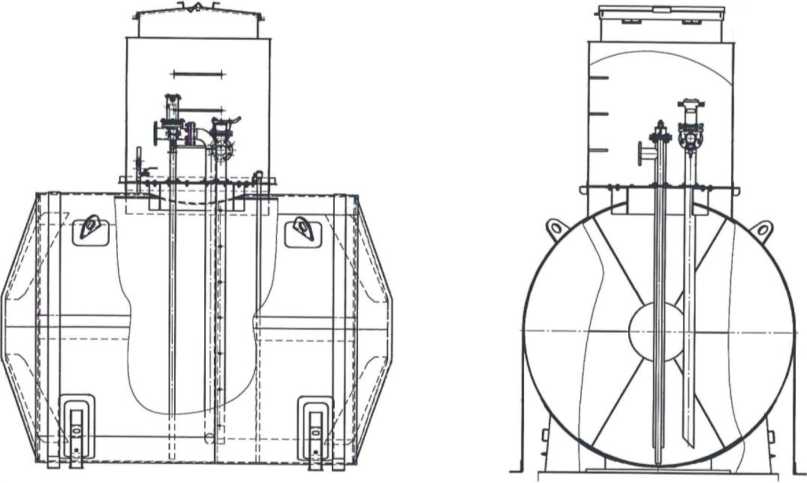

Рисунок 1 - Эскиз общего вида резервуара

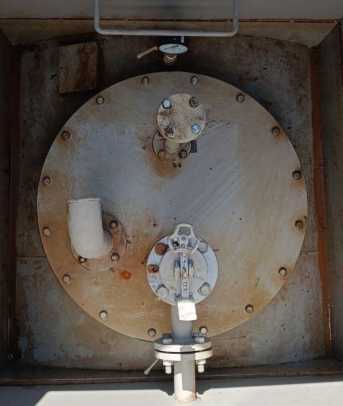

Рисунок 2 - Общий вид горловины и таблички

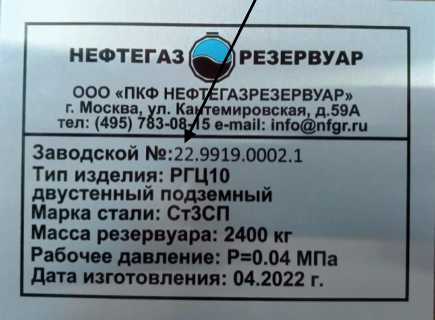

Место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочее давление, МПа, не более | 0,04 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -30 до +40 от 84,0 до 106,7 |
| Срок службы, лет, не менее | 10 |
наносится на паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Резервуар горизонтальный цилиндрический двустенный подземный | РГЦ10 | 1 |
| Паспорт | _ | 1 |
приведены в разделе 1 «Основные сведения об изделии» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
