| Номер в госреестре | 92428-24 |
| Наименование СИ | Резервуары горизонтальные цилиндрические двустенные наземные |
| Обозначение типа СИ | РГЦ10 |
| Изготовитель | Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные цилиндрические двустенные наземные РГЦ10 (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.
Конструктивно резервуары представляют собой горизонтально расположенные односекционные двустенные стальные цилиндрические сосуды с плоскими днищами.
К настоящему типу средств измерений относятся резервуары горизонтальные цилиндрические двустенные наземные РГЦ10 с заводскими номерами 22.9919.0002.4, 22.9919.0002.5.
Резервуары расположены на территории объекта «Отделение Павло-Федоровка, пос. Павло-Федоровка (Приморский край)», Приморский край, п. Павло-Федоровка, ул. Полевая.
Заводской номер в виде арабских цифр, разделенных символом «.», наносится методом металлофото на табличку, расположенную на стенке резервуара.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
22.9919.0002.4

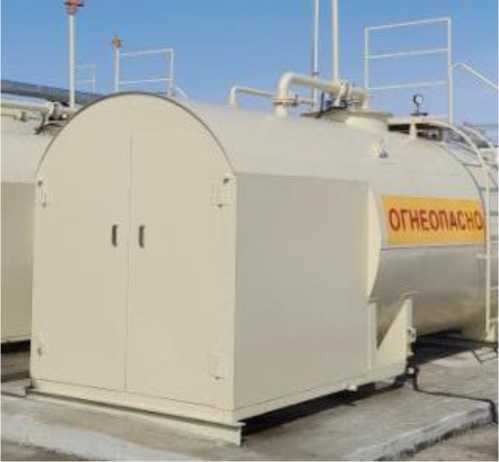

Рисунок 1 - Общий вид резервуаров
22.9919.0002.5

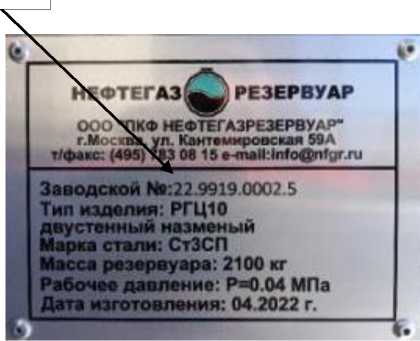

Место нанесения заводского номера
•ТЕГАЗ
КФ НЕФТЕГАЗРЕЖР8УАР* \ул. Кантемировская 59 1РЦЗО0 15ечт»а11:1п«о©п’ и г i
РЕЗЕРВУАР
не: Р°0 04 МПа кия: 04.2022 г.
Заводской N»:22.9919.0002.5
Тип изделия: РГЦ10 двустенный назменый Марка стали: СтЗСП Масса резервуара: 2100 кг
22.9919.0002.5
22.9919.0002.4

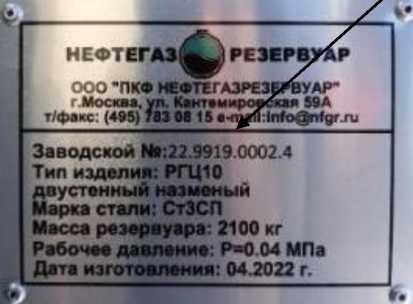

Рисунок 2 - Общий вид горловин и табличек
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочее давление, МПа, не более | 0,04 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 |
| Срок службы, лет, не менее | 10 |
наносится на паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Резервуар горизонтальный цилиндрический двустенный наземный | РГЦ10 | 1 |
| Паспорт | _ | 1 |
приведены в разделе 1 «Основные сведения об изделии» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
