| Номер в госреестре | 92417-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ |
| Изготовитель | ПО "Запорожтрансформатор", г. Запорожье (изготовлены в 1981-1993 гг.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТФЗМ 220Б-111 У1, ТФЗМ 500Б-1 У1 и ТФЗМ 500Б-1 ХЛ1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного тока.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
- ТФЗМ 220Б-Ш У1 зав. № 8233, 8232, 8026, 11847, 11850, 11848;
- ТФЗМ 500Б-1 У1 зав. № 592, 563, 3852, 3858, 3860, 716, 3392, 3397, 2795, 2920, 2957;
- ТФЗМ 500Б-1 ХЛ1 зав. № 3728, 3727, 3675, 3678, 3676, 3724.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

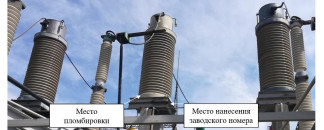

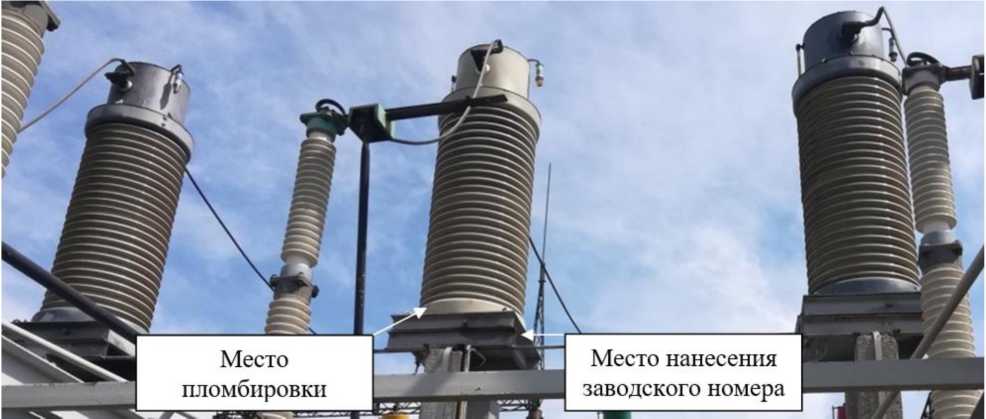

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-111 У1
| Наименование характеристики | Значение для заводских номеров |
| 8233, 8232, 8026, 11847, 11850, 11848 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток 11ном, А | 1200 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л | 30 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФЗМ 500Б-1 У1
| Наименование характеристики | Значение для заводских номеров |
| 592, 563, 3852, 3858, 3860, 716, 3392, 3397, 2795,2920, 2957 | |
| Номинальное напряжение, кВ | 500 |
| Номинальный первичный ток 11ном, А | 2000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\А | 30 |
Таблица 1.3 - Метрологические характеристики трансформаторов тока ТФЗМ 500Б-1 ХЛ1
| Наименование характеристики | Значение для заводских номеров |
| 3728,3727,3675,3678, 3676, 3724 | |
| Номинальное напряжение, кВ | 500 |
| Номинальный первичный ток 11ном, А | 2000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С для модификаций ТФЗМ 220Б-111 У1, ТФЗМ 500Б-1 У1; для модификации ТФЗМ 500Б-1 ХЛ1 | от -45 до +40 от -60 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 220Б-111 У1; ТФЗМ 500Б-1 У1; ТФЗМ 500Б-1 ХЛ1 | 1 шт. |
| Паспорт | ТФЗМ 220Б-111 У1; ТФЗМ 500Б-1 У1; ТФЗМ 500Б-1 ХЛ1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
