| Номер в госреестре | 92416-24 |
| Наименование СИ | Трансформатор тока |
| Обозначение типа СИ | ТФЗМ 500Б-III УХЛ1 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), г. Запорожье |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор тока ТФЗМ 500Б-Ш УХЛ1 (далее по тексту - трансформатор тока) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформатор тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформатора тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К данному типу относится трансформатор тока ТФЗМ 500Б-Ш УХЛ1 зав. № 1218.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий средство измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

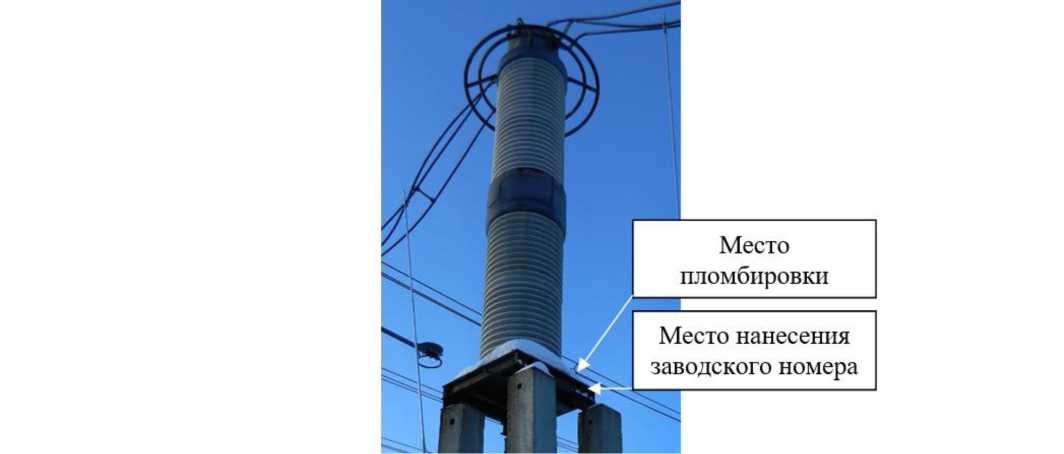

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
места нанесения заводского номера
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводского номера |
| 1218 | |
| Номинальное напряжение, кВ | 500 |
| Номинальный первичный ток 11ном, А | 2000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформатор тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 500Б-Ш УХЛ1 | 1 шт. |
| Паспорт | ТФЗМ 500Б-Ш УХЛ1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
