| Номер в госреестре | 92411-24 |
| Наименование СИ | Резервуар горизонтальный цилиндрический двустенный подземный |
| Обозначение типа СИ | РГЦ10 |
| Изготовитель | Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный цилиндрический двустенный подземный РГЦ10 (далее -резервуар) предназначен для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.
Конструктивно резервуар представляет собой горизонтально расположенный односекционный двустенный стальной цилиндрический сосуд с коническими днищами.
К настоящему типу средств измерений относится резервуар горизонтальный цилиндрический двустенный подземный РГЦ10 с заводским номером 22.9919.0004.1.
Резервуар расположен на территории объекта «Отделение Лесозаводск», г. Лесозаводск (Приморский край)», Российская Федерация, Приморский край, г. Лесозаводск, ул. Марковская.
Заводской номер в виде арабских цифр, разделенных символом «.», нанесен методом металлофото на табличку, расположенную на корпусе резервуара в колодце.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.

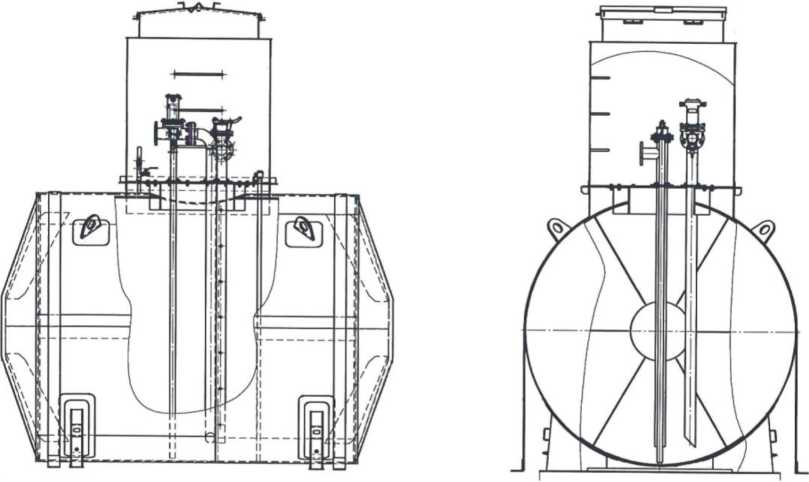

общего вида резервуара

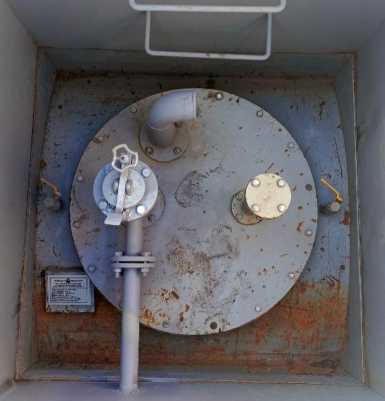

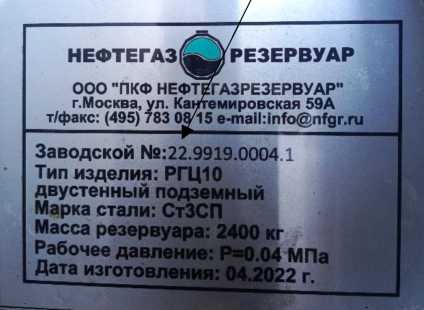

Рисунок 2 - Общий вид горловины и таблички
Место нанесения заводского номера
Заводской Ns:22.9919.0004.1
Тип изделия: РГЦ10 двустенный подземный Марка стали: СтЗСП Масса резервуара: 2400 кг Рабочее давление: Р=0.04 МПа Дата изготовления: 04.2022 г
НЕФТЕГАЗ (^ЛРЕЗЕРВУАР
ООО "ПКФ НЕФТЕГАЗРЕЗЕРВУАР” г.Москва, ул. Кантемировская 59А т/факс: (495) 783 0g 15 e-mail:info@nfgr.ru
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочее давление, МПа, не более | 0,04 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -30 до +40 от 84,0 до 106,7 |
| Срок службы, лет, не менее | 10 |
наносится на паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Резервуар горизонтальный цилиндрический двустенный подземный | РГЦ10 | 1 |
| Паспорт | _ | 1 |
приведены в разделе 1 «Основные сведения об изделии» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 08.06.2025 |
