| Номер в госреестре | 92399-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФМ-500-II-У1 |
| Изготовитель | Открытое акционерное общество "Производственный комплекс ХК Электрозавод" (ОАО "ПК ХК Электрозавод"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФМ-500-11-У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока предназначены для наружной установки. Трансформаторы тока имеют одну измерительную и три защитных вторичных обмоток на различные нагрузки и классы точности. Первичная обмотка охватывает всё вторичные обмотки, намотанные на шихтованные магнитопроводы, размещенные в баке. Внешняя изоляция трансформаторов тока - фарфоровая покрышка, заполненная трансформаторным маслом. Контактные зажимы первичной обмотки расположены на расширителе. Контактные зажимы вторичных обмоток вместе с зажимом для заземления размещены в коробке зажимов, расположенной на корпусе бака. Конструкция трансформаторов тока полностью герметична. Для компенсации температурного расширения масла используется компенсатор давления, изготовленный из нержавеющей стали.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТФМ-500-П-У1 зав. № 795492/2003, 795495/2003, 795496/2003.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

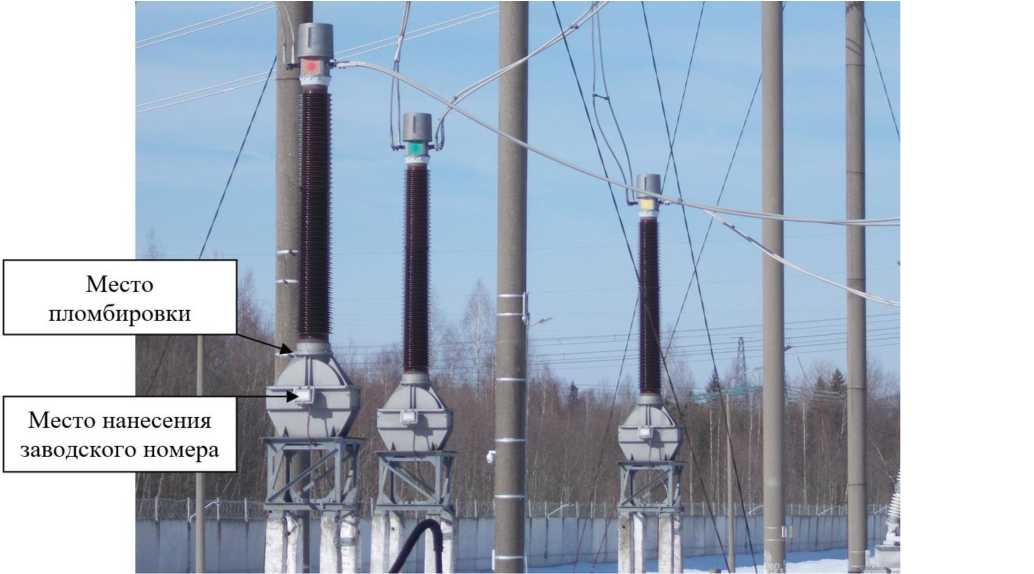

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Место пломбировки
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Рисунок 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 500 |
| Номинальный первичный ток 11ном, А | 2000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\А | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФМ-500-П-У1 | 1 шт. |
| Паспорт | ТФМ-500-П-У1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 08.06.2025 |
