| Номер в госреестре | 92381-24 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | НДЕ-750 |
| Изготовитель | Открытое акционерное общество "Производственный комплекс ХК Электрозавод" (ОАО "ПК ХК Электрозавод"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения емкостные НДЕ-750 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Трансформаторы напряжения являются масштабными преобразователями с двухступенчатым понижением напряжения. На первой ступени понижения используется емкостный делитель напряжения, на второй - понижающий трансформатор электромагнитного устройства (ЭМУ). Емкостный делитель напряжения состоит из секций конденсаторов. ЭМУ подключается к выходу емкостного делителя и состоит из последовательно включенных компенсирующего реактора, электромагнитного трансформатора и электромагнитной демпфирующей катушки. Электромагнитный трансформатор имеет секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. ЭМУ заключено в бак, заполненный трансформаторным маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные НДЕ-750 зав. № 791919/2003, 791925/2003.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

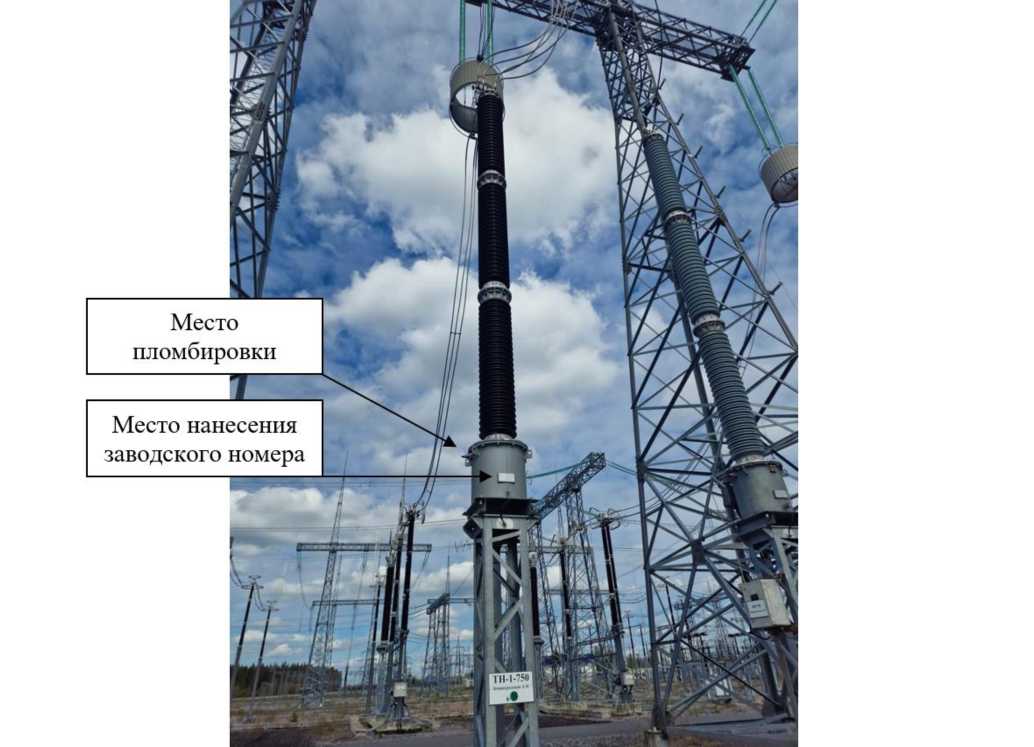

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место нанесения
заводского номера
Место пломбировки
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки и^ом, кВ | 750/^3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/^3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 |
| Номинальная мощность основной вторичной обмотки, 1АА | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения емкостный | НДЕ-750 | 1 шт. |
| Паспорт | НДЕ-750 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.03.2026 |
