| Номер в госреестре | 92362-24 |
| Наименование СИ | Резервуары горизонтальные цилиндрические двустенные наземные |
| Обозначение типа СИ | РГЦ25 |
| Изготовитель | Общество с ограниченной ответственностью "Проектно-коммерческая фирма Нефтегазрезервуар" (ООО "ПКФ Нефтегазрезервуар"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные цилиндрические двустенные наземные РГЦ25 (далее -резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.
Конструктивно резервуары представляют собой горизонтально расположенные односекционные двустенные стальные цилиндрические сосуды с коническими днищами.
К настоящему типу средств измерений относятся резервуары горизонтальные цилиндрические двустенные наземные РГЦ25 с заводскими номерами 22.9919.0004.2, 22.9919.0004.3, 22.9919.0004.4.
Резервуары расположены на территории объекта «Отделение Лесозаводск», г. Лесозаводск (Приморский край)», Российская Федерация, Приморский край, г. Лесозаводск, ул. Марковская.
Заводской номер в виде арабских цифр, разделенных символом «.», нанесен методом металлофото на табличку, расположенную на стенке резервуара.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.

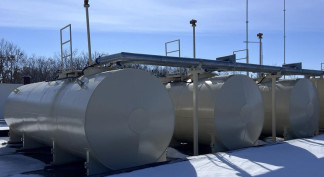

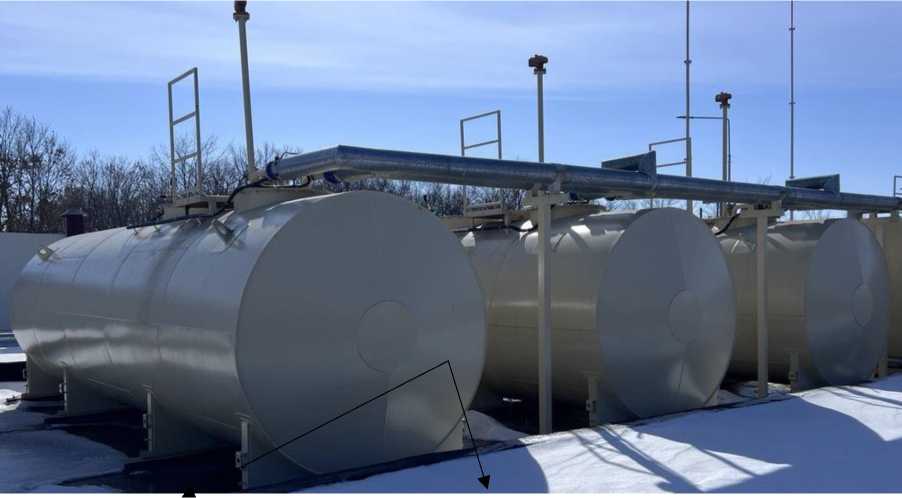

Рисунок 1 - Общий вид резервуаров
Место нанесения заводского номера
Заводской №:22.9919.0004.3
Тип изделия: РГЦ25 двустенный наземный Марка стали: СтЗСП Масса резервуара: 4200 Рабочее давление: Р=0.04 МПа Дата изготовления: 04.2022 г.
I РЕЗЕРВУАР
?Й9 "ПКФ НЕФ1 Е ГАЗ РЕЗЕРВУАР' .. г'^°РКВа> Ул- Кантемировская 59А т/факс: (495) 783 08 15 e-maiS@nfqr.ru
НЕФТЕГАЗ
РЕЗЕРВУАР
ООО "ПКФ НЕФТЕГАЗРЕЗЕРВУАР" г.Москва, ул. Кантемировская 59А т/факс: (495) 783 08 15 e-mail:info@nfgr.ru
'Заводской №:22.9919.0004.4
Тип изделия: РГЦ25 двустенный наземный Марка стали: СтЗСП Масса резервуара: 4200 Рабочее давление: Р=0.04 МПа Дата изготовления: 04.2022 г
22.9919.0004.2
22.9919.0004.3
22.9919.0004.4

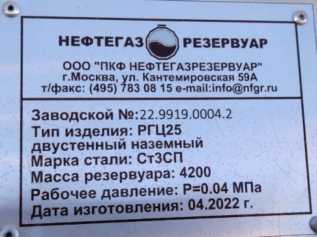

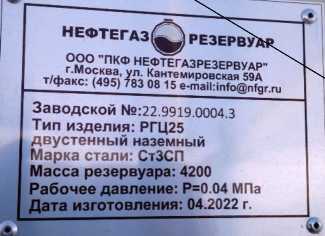

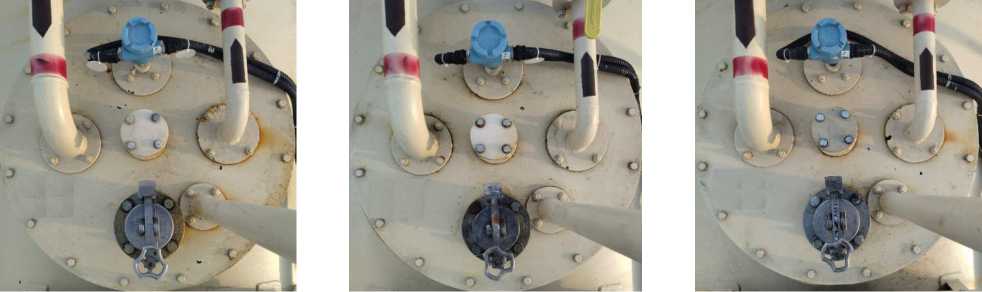

Рисунок 2 - Общий вид горловин и табличек
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочее давление, МПа, не более | 0,04 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -30 до +40 от 84,0 до 106,7 |
| Срок службы, лет, не менее | 10 |
наносится на паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Резервуар горизонтальный цилиндрический двустенный наземный | РГЦ25 | 1 |
| Паспорт | — | 1 |
приведены в разделе 1 «Основные сведения об изделии» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
