Государственный реестр средств измерений (ГРСИ)

Датчики тока LT, 92301-24

Датчики тока LT (далее - датчики) предназначены для преобразований входного сигнала силы электрического тока в пропорциональный выходной сигнал силы электрического тока.
Карточка СИ
Номер в госреестре 92301-24
Наименование СИ Датчики тока
Обозначение типа СИ LT
Изготовитель LEM International SA, Швейцария
Год регистрации 2024
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Датчики тока LT (далее - датчики) предназначены для преобразований входного сигнала силы электрического тока в пропорциональный выходной сигнал силы электрического тока.

Описание

Принцип действия датчиков основан на эффекте Холла. При этом магнитное поле, создаваемое входным первичным током, компенсируется таким же полем, создаваемым током во вторичной обмотке. Вторичный (компенсирующий) ток генерируется с помощью элемента Холла и электроники встроенной в датчики, и является пропорциональной копией входного сигнала.

Датчики используются для преобразования силы постоянного и переменного тока в пропорциональный выходной ток той же формы с гальванической развязкой между первичной и вторичной цепями.

Датчики выполнены в пластиковых корпусах и имеют две модификации LT 4000-S и LT308-S6, отличающиеся номинальными первичными токами и корпусом.

К данному типу относятся датчики тока модификации LT 4000-S с заводскими номерами:  123023599477,  123010598682,  123010598681,  123010598677,  122256592089,

123023599490, 123023599493, 123023599486, 122194590030, 123010598684, 123023599482,

123010598693, 122194590064, 123023599474, 123010598696, 123023599492, 123023599484,

123023599485, 123023599489, 123023599472, 123023599481, 123010598686, 123023599491,

123023599487, 122194590076, 122194590029, 122256592088, 122193589997, 123010598676,

122346597577, 123023599483, 123023599475, 123278609149 и модификации LT308-S6 с

заводскими номерами: 723044-1, 723044-2, 723044-3, 722141-1, 722141-2, 722141-3, 722279-1, 722272-1, 722272-2, 722272-3, 722279-2, 722279-3, 722279-4, 723227-1.

Пломбирование датчиков не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится лазерной гравировкой и методом термотрансферной печати на датчик в месте, указанном на рисунке 1.

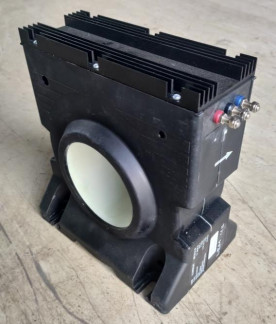

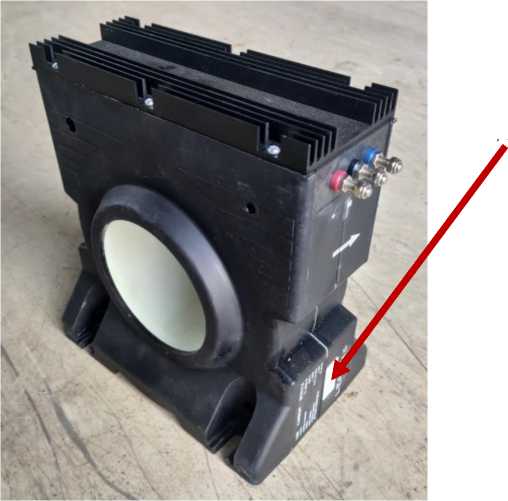

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

Место нанесения

а) модификация LT 4000-S

заводского номера

б) модификация LT308-S6

Рисунок 1 - Общий вид датчиков с указанием места нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для модификации

LT 4000-S

LT308-S6

Номинальный первичный ток, А

4000

300

Номинальный вторичный ток, мА

800

100

Диапазон амплитуды переменного тока (частота 50-60 Гц), А

от 0 до 6000

от 0 до 500

Коэффициент преобразования

1:5000

1:3000

Пределы   допускаемой   относительной   погрешности

преобразования, % (нормирован для значений первичного тока в диапазоне от 5 % до 100 % от номинального)

±0,5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение для модификации

LT 4000-S

LT308-S6

Параметры электрического питания: - напряжение питания, В

от 22,8 до 25,2

от 14,25 до 18,9

от -25,2 до -22,8

от -18,9 до -14,25

- потребляемый ток, мА, не более

835

120

Нагрузочный резистор (вторичная нагрузка), Ом

от 0 до 10

от 0 до 72

Габаритные размеры средства измерений, мм, не более:

- длина

233

100

- ширина

140

40

- высота

234

128

Масса, кг, не более

6

0,3

Условия эксплуатации:

- температура окружающей среды, °С

от -25 до +50

- относительная влажность воздуха, %, не более

75

Знак утверждения типа

наносится на титульный лист формуляра типографским или иным пригодным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество шт./экз.

Датчик тока

LT

1

Формуляр

ФО

1

Методика поверки

1

Сведения о методах измерений

приведены в формуляре «Датчик тока LT», раздел 3 «Методика измерений».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

Зарегистрировано поверок 90
Поверителей 1
Актуальность данных 09.07.2025
