| Номер в госреестре | 92295-24 |
| Наименование СИ | Термометры манометрические |
| Обозначение типа СИ | T213 |
| Изготовитель | "WISE Control Inc.", Республика Корея |
| Год регистрации | 2024 |
| Срок свидетельства | 07.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры манометрические T213 (далее по тексту - термометры) предназначены для измерений температуры поверхности трубопроводов, бункеров, емкостей.
Принцип действия термометров основан на зависимости между температурой и давлением термометрического вещества (органического (природного) или инертного газа), находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на термобаллон термометра изменяется давление внутри манометрической системы и под действием давления через кинематический механизм происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства (циферблата).
Термометры относятся к показывающим дистанционным стрелочным приборам поверхностного типа и конструктивно выполнены в виде круглого корпуса из нержавеющей стали, в котором размещены циферблат с защитным стеклом и кинематический механизм со стрелкой. К корпусу термометров радиальным способом при помощи капилляра в гибкой защитной металлической оболочке присоединен термобаллон. К рабочему концу термобаллона приварена металлическая монтажная пластина прямоугольной формы с присоединяемой к объекту измерений поверхностью изогнутой или плоской формы.
Материал термобаллона - нержавеющей сталь. В целях обеспечения устойчивости к воздействию вибрации и низких температур корпус термометров опционально может быть заполнен демпфирирующей жидкостью (силикон или глицерин).
При монтаже термометров на объекте измерений необходимо использовать специальный крепеж, изоляционный материал, а также аксессуары, позволяющие обеспечить максимальный тепловой контакт между измеряемой поверхностью и монтажной пластиной термометров.
Термометры имеют исполнения, различающиеся по метрологическим характеристикам, а также по конструктивному исполнению. Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.
Таблица 1 - Схема составления условного обозначения термометров T213
| Термометр манометрический T213 □ □ □ □ □ 9 □ □ □ 1 2 3 4 5 6 7 8 | |
| 1. Номинальный диаметр корпуса, мм | |
| 4 | 100 |
| 6 | 150 |
| 2. Тип монтажа | |
| В | Пластина для поверхностного монтажа |
| 3. Материал корпуса термобаллона | |
| 1 | Нержавеющая сталь |
| 4. Габаритные размеры монтажного присоединения (поверхностной пластины), мм | |
| А | 120x22x12 |
| 5. Тип соединения | |
| А | Поверхностный монтаж на трубу 2 дюйма |
| В | Поверхностный монтаж на трубу от 2,5 до 30 дюймов |
| 6. Диапазон измерений температуры, °С | |
| 031 | от -196 до +100 |
| 032 | от -50 до +50 |
| 037 | от -50 до +100 |
| 054 | от -30 до +50 |
| 059 | от -30 до +100 |
| 061 | от -30 до +120 |
| 069 | от -20 до +50 |
| 074 | от -20 до +100 |
| 079 | от -20 до +150 |
| 084 | от -10 до +50 |
| 099 | от 0 до +50 |
| 100 | от 0 до +60 |
| 101 | от 0 до +70 |
| 102 | от 0 до +80 |
| 104 | от 0 до +100 |
| 106 | от 0 до +120 |
| 109 | от 0 до +150 |
| 114 | от 0 до +200 |
| 119 | от 0 до +250 |
| 124 | от 0 до +300 |
| 129 | от 0 до +350 |
| 134 | от 0 до +400 |
| 144 | от 0 до +500 |
| 154 | от 0 до +600 |
| 164 | от 0 до +700 |
| Термометр манометрический T213 □ □ □ □ □ 9 □ □ □ 1 2 3 4 5 6 7 8 | |
| 7. Длина капилляра, м | |
| P | 2 |
| Q | 3 |
| S | 5 |
| V | 8 |
| X | 10 |
| Z | по специальному заказу, но не более 60 м |
| 8. Аксессуары | |
| 0 | Без аксессуаров |
| 1 | Специальные аксессуары |

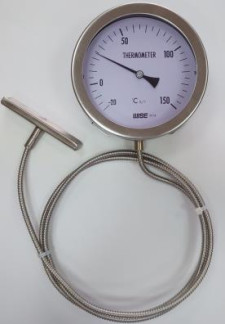

Фотографии общего вида термометров манометрических T213 с указанием мест нанесения заводского номера и знака поверки приведены на рисунке 1. Заводской номер термометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность корпуса термометра.
Конструкция термометров предусматривает нанесение знака поверки на защитное стекло корпуса.
Пломбирование термометров не предусмотрено.

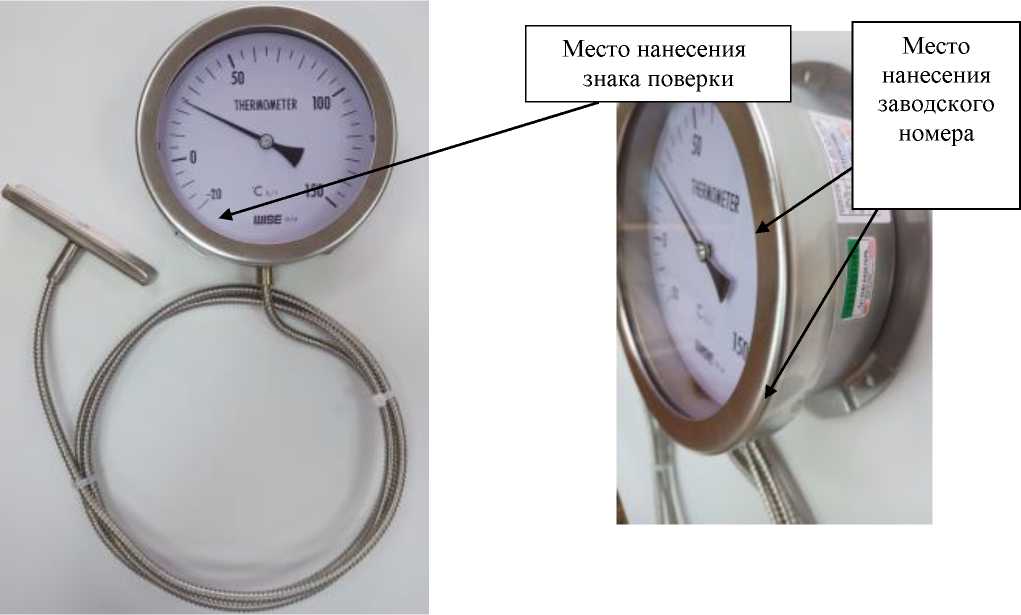

Рисунок 1 - Общий вид термометров манометрических с указанием мест нанесения заводского номера и знака поверки
Метрологические и основные технические характеристики термометров манометрических T213 приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики_______________________________________________
| Диапазон измерений температуры, °С | Цена деления шкалы, °С | Пределы допускаемой приведенной погрешности измерений температуры, % (от диапазона измерений)(3, 4) |
| от -196(2) до +100 | 5 | ±1 (по специальному заказу)(1); ±2 |
| от -50 до +50 | 2 | |
| от -50 до +100 | 5 | |
| от -30 до +50 | 2 | |
| от -30 до +100 | 2 | |
| от -30 до +120 | 5 | |
| от -20 до +50 | 2 | |
| от -20 до +100 | 2 | |
| от -20 до +150 | 5 | |
| от -10 до +50 | 1 | |
| от 0 до +50 | 1 | |
| от 0 до +60 | 1 | |
| от 0 до +70 | 2 | |
| от 0 до +80 | 2 | |
| от 0 до +100 | 2 | |
| от 0 до +120 | 2 | |
| от 0 до +150 | 5 | |
| от 0 до +200 | 5 | |
| от 0 до +250 | 5 | |
| от 0 до +300 | 5 | |
| от 0 до +350 | 5 | |
| от 0 до +400 | 10 | |
| от 0 до +500 | 10 | |
| от 0 до +600 | 10 | |
| от 0 до +700 | 10 | |
| Примечания: (1) - но не менее ±1 °С в значениях абсолютной погрешности; (2) - диапазон показаний (шкала) от -200 до +100 °С и для данного исполнения погрешность нормируется от диапазона показаний; (3) - вариация показаний термометра не превышает значений допускаемой приведенной погрешности; (4) - пределы допускаемой приведенной погрешности измерений температуры нормируются только для полностью погруженных в среду монтажной пластины с термобаллоном термометров. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр корпуса, мм | 100; 150 |
| Длина гибкого капилляра, м | 2; 3; 5; 8; 10(1) |
| Габаритные размеры монтажной пластины (ДхШхВ), мм | 120x22x12 |
| Масса термометра, кг, не более | 3 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -40 до +60 до 98 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка до отказа, ч | 40 000 |
| Примечание: (1) - и другое значение (по специальному заказу), но не более 60 м. | |
наносится на титульный лист паспорта на термометр типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр манометрический | T213 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Проведение измерений» паспорта.
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы «WISE Control Inc.» (Республика Корея) на термометры манометрические T213.
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 22.10.2025 |
